Разработка генератора на постоянных магнитах для автономных источников питания

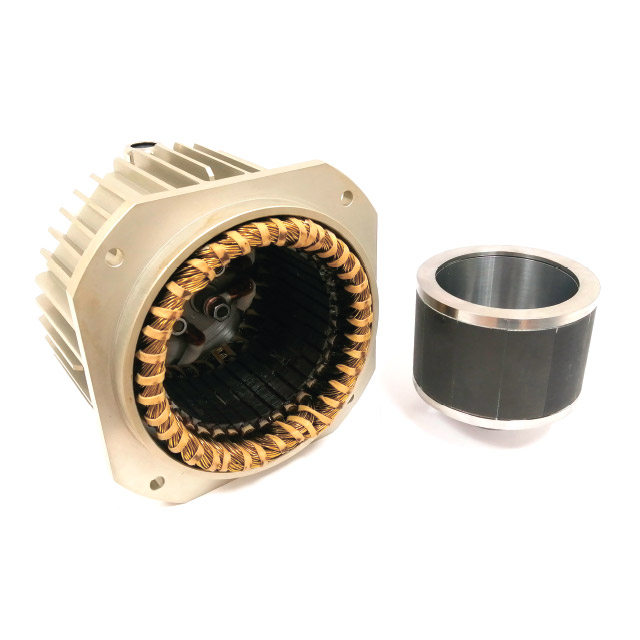

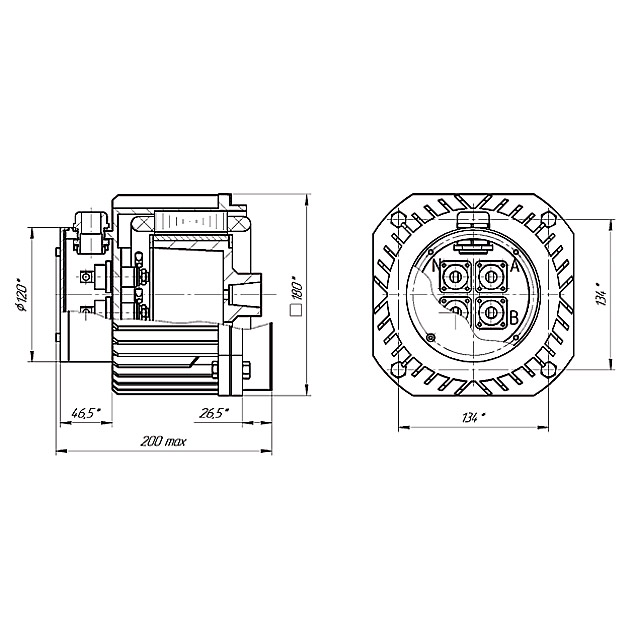

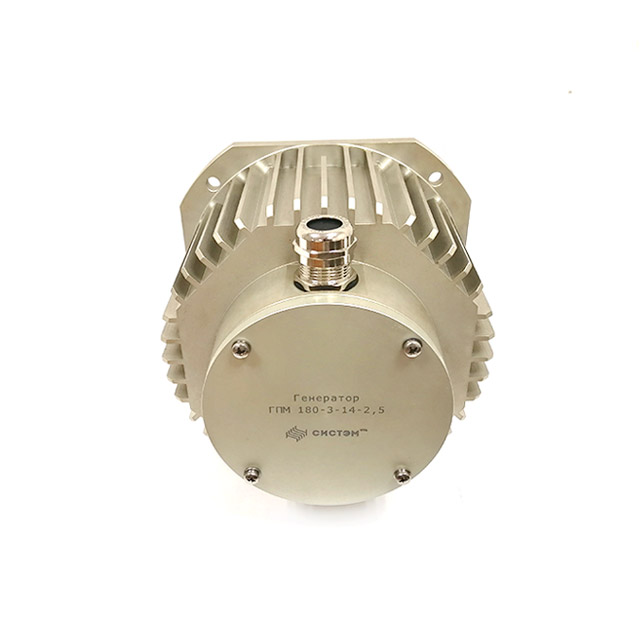

Ведется разработка и изготовление опытных образцов генератора малой мощности (3 кВт) с возбуждением от постоянных магнитах. Генератор предназначен для эксплуатации в составе мобильных дизель-генераторных установках на базе двигателей HATZ1820 и YanmarL48N. В конструкции оптимизированы линейные размеры, что позволяет выполнить генератор без собственных подшипниковых опор с консольным способом установки на приводной двигатель, что в свою очередь снижает масса-габаритные характеристики ДГУ в целом.
Наименование параметра |
Величина |
Значение |
Номинальная мощность, не менее |
кВт |
3 |
Действующее значение фазного напряжения |
В |
14±1,4 |
Номинальная частота вращения |
об/мин |
2500±150 |
Несимметрия фазных напряжений, не более |
% |
3 |
Число пар полюсов |
2р |
12 |
Число фаз |
m |
3 |
Схема соединения обмоток |
|
Звезда |
Степень защиты |
IP |
66 |
Примечание:
Предназначен для применения совместно с дизельными установками Hatz 1b20 (Германия) и Yanmar L48N (Япония), также может быть интегрирован с отечественными дизельными установками.
Опыт реализации генераторов для систем автономного питания
Кроме указанной разработки, специалисты НТЦ «Систэм» обладают практическим опытом реализации генераторов для систем автономного питания схожей характеристики (номинальной мощностью до 10 кВт) на базе других типов электрических машин, в частности, на базе вентильно-индукторной ЭМ.

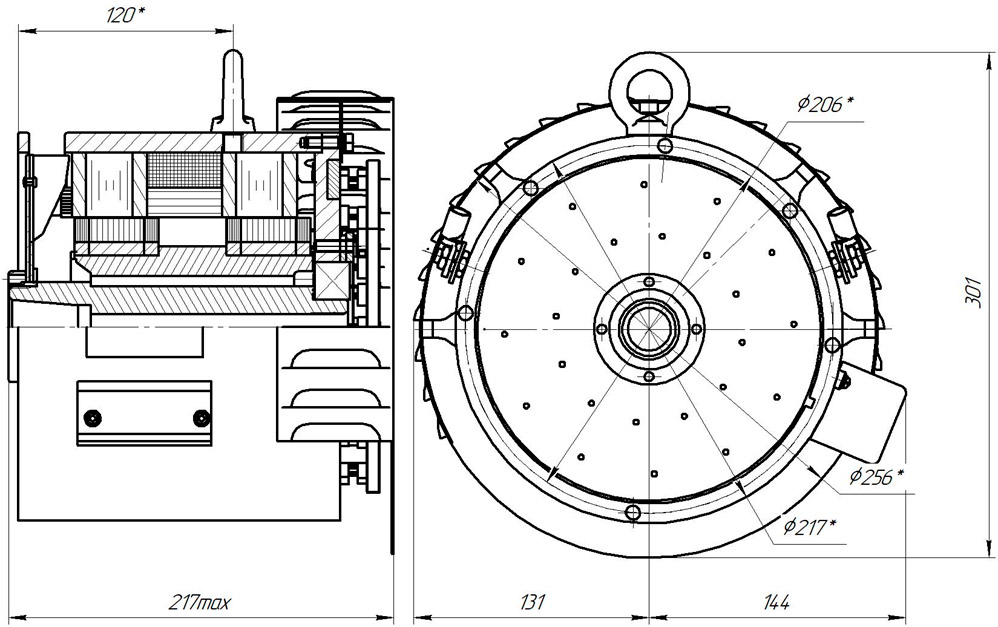

«Вентильно-индукторный генератор»
Генератор предназначен для работы в качестве источника электроэнергии постоянного тока напряжением 27,5 В и номинальной мощностью 6 и 8 кВт соответственно.
Генератор представляет собой бесконтактную 18 (15) фазную электрическую машину с электромагнитным возбуждением со встроенным выпрямительным блоком и регулятором выходного напряжения.
Основные технические характеристики генератора представлены в таблице:
Наименование |
Значение |
Номинальное напряжение, В |
27,5±1 |
Номинальная мощность, кВт |
6 (8) |
Номинальный ток, А |
220 (290) |
Номинальная частота вращения, об/мин |
3300 |
КПД, % |
не менее 82 |
Число фаз статора |
18 (15) |
Масса, кг |
42 |
Коэффициент пульсации выходного напряжения при номинальной нагрузке и частоте вращения 3300 об/мин не более 11,2 %. |
|
При сбросах и набросах 100% нагрузки отклонение выходного напряжения составляет не более ±20%, при этом время вхождения в зону регулирования ±2В составляет не более 2 с. |
|
Стабилизация выходного напряжения в установившемся тепловом режиме при любой нагрузке от 0 до 100 % - ±1 В. |
|
Класс применяемой системы изоляции – Н. |
|
Степень защиты - IP22. |
|
Электрическая схема – однопроводная (отрицательный потенциал на корпусе).
|

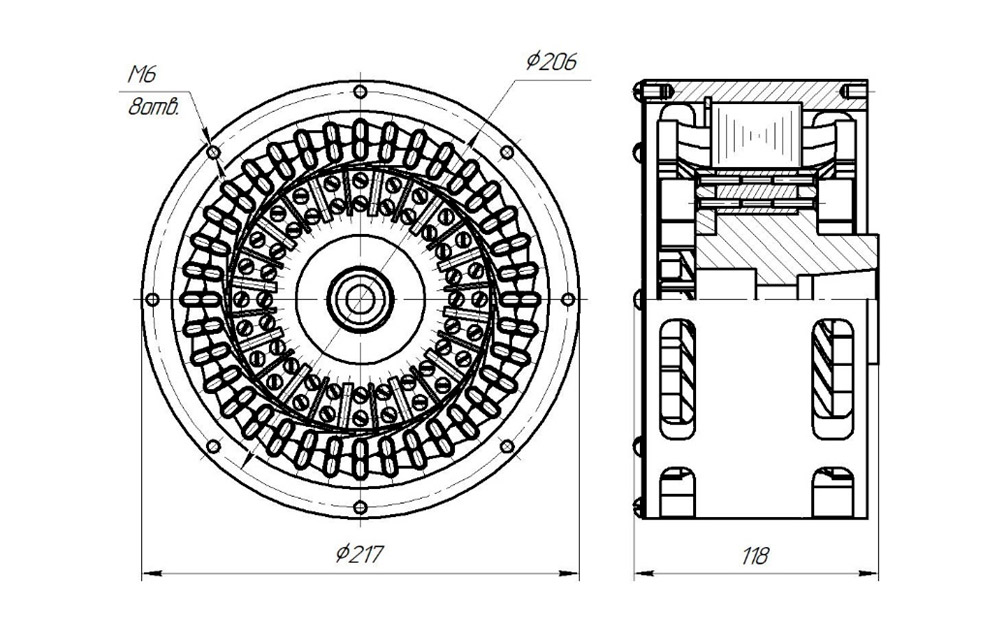

«Вентильно-магнитный генератор»
Генератор предназначен для работы в качестве источника электроэнергии переменного тока с действующим значением напряжения 27,5 В и номинальной мощностью 6 кВт.
Генератор представляет собой бесконтактную трехфазную электрическую машину с возбуждением от постоянных магнитов.
Основные технические характеристики генератора представлены в таблице:
Наименование |
Значение |
Номинальное напряжение, В |
27,5±1 |
Номинальная мощность, кВт |
6 |
Номинальный ток, А |
220 |
Номинальная частота вращения, об/мин |
3300 |
КПД, % |
не менее 92 |
Число фаз статора |
3 |
Масса, кг |
20 |
