Разработка серии электроприводов для управления огнезащитными и противопожарными клапанами в системах кондиционирования
Заказчик:
Инициативная работа
Цель разработки
Целью разработки электроприводов является проработка конструкции, макетирование выявление основных технических решений для реализации серии электроприводов управления огнезащитными и противопожарными клапанами в системах кондиционирования.
Технические характеристики базового варианта исполнения электропривода:
- Напряжение питания 24 В
- Крутящий момент двигателя (не менее) 8Нм
- Угол поворота (не менее) 90°
- Время поворота вала электродвигателя (не более) 30 с
- Степень защиты IP 54
- Температура окружающей среды – 40°…+50°С
- Масса, не более 2 кг.

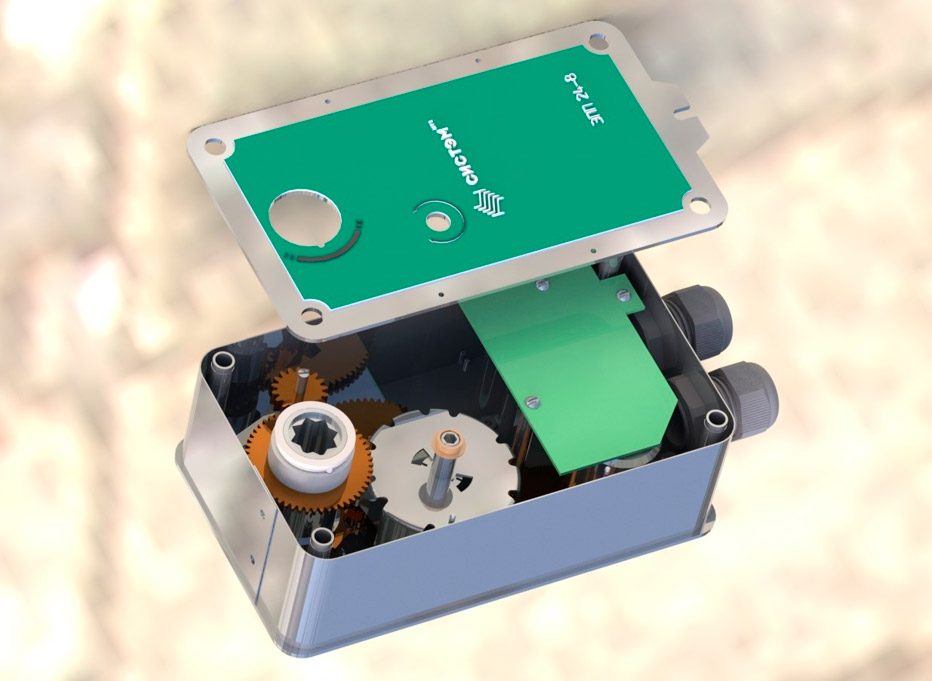

Электропривод с пружинным возвратом ЭПП24-8 с термовыключателем состоит из:
- корпуса, удовлетворяющего требованиям пожарной безопасности (жаростойкий),
- замка, удерживающего заслонку в закрытом положении,
- электропривода, со встроенным блоком ручного управления с функцией предотвращения блокировки ручного взвода, платы управления,
- термовыключателя, с кабелем электропитания.
Электропривод устанавливается непосредственно на вал заслонки.
