Полное наименование:

Электродвигатель бесконтактный моментный ДМ100-0,51-2,8-3

Характеристики изделия:

Наименование параметра

Единица измерения

Значение

Амплитуда ЭДС, наводимая в фазах обмотки при частоте вращения 1500 об/мин, не менее

В

42

Неравенство фазных (линейных) ЭДС обмотки, не более

%

5

Сопротивление фаз обмоток постоянному тока

Ом

0,7±0,1

Электромагнитная постоянная времени обмоток, не более

мс

1

Отношение максимального статического сихронизирующего момента фазы к потребляемому тока

Н·м/А

0,295±0,03

Пульсация максимального статического синхронизирующего момента, не более

%

7,5

Номинальное напряжение питания

В

150

Частота вращения при идеальном холостом ходе, не менее

об/мин

2 800

Пусковой момент, не менее

Н·м

32

Номинальный момент, не менее

Н·м

6

Номинальная частота вращения, не менее

об/мин

2 500

Номинальный потребляемый ток, не более

А

13

Коэффициент ЭДС фазы

В·с/рад

0,295±0,03

Масса, не более

кг

1,70

ОСОБЕННОСТИ

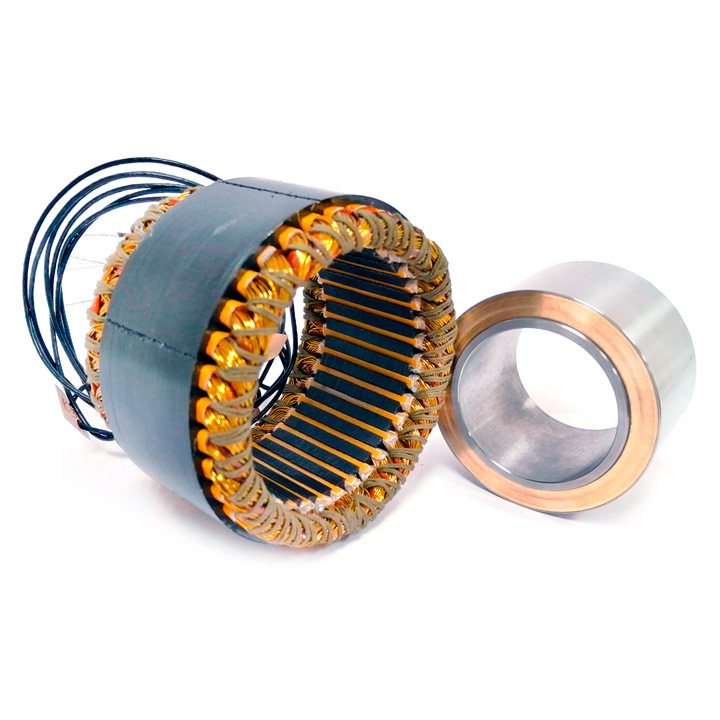

Двигатели данной серии конструктивно представляют собой две сборочные единицы – статор и ротор, которые монтируются непосредственно в изделии потребителя. Благодаря специальной конфигурации магнитной системы минимизированы пульсации вращающего момента, что повышает точностные характеристики электромеханического узла. Встраиваемая конструкция электродвигателей позволяет уменьшить габариты электропривода. Примененные в магнитной системе редкоземельные магниты обеспечивают высокий магнитный поток в небольшом объеме, что гарантирует значительные удельные энергетические характеристики машины, а минимизация лобовых частей обмотки, выполненная в двигателе, обеспечивает предельно низкие габаритные размеры.

ПРЕИМУЩЕСТВА

  • высокие удельные характеристики (величина коэф-та момента Cm до 0,44 Н·м/А);
  • высокое быстродействие (электромеханическая постоянная времени не более 5 мс);
  • высокий ресурс (не менее 5 000 часов);
  • специальная конфигурация магнитной системы позволяет минимизировать пульсации вращающего момента;
  • применение специальных схем обмотки статора позволяет минимизировать вылет лобовых частей
  • возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающего воздуха – от минус 60 °С до 60 °С;
  • Повышенная влажность воздуха 98% при 35 °С;
  • Пониженное атмосферное давление – 1,45 мм рт. ст.;
  • Ресурс – не менее 5 000 часов;
  • Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С)

ОБЛАСТИ ПРИМЕНЕНИЯ

  • электроривод антенн стационарных, передвижных и бортовых РЛС различного назначения;
  • оптико-электронные системы обзора и наведения;
  • подводные аппараты (гребные двигатели и двигатели привода рулей);
  • быстродействующие системы угловой стабилизации;
  • системы с повышенными показателями надежности и срока службы, в том числе работающие в особо тяжелых условиях эксплуатации;
  • исполнительные системы роботов и манипуляторов;
  • регулируемый привод в медицинском приборостроении (экзо скелет, функциональных протезы, привод инвалидных кресел, центрифуг и т.д.);
  • приводы мотор-колес электрифицированных транспортных средств;
  • системы создания регулируемой нагрузки (например, в спортивных тренажерах);
  • товары бытового назначения (стиральные машины, кухонные комбайны и др.).

РАСШИФРОВКА ОБОЗНАЧЕНИЯ

ДМ 70 - 0,73 - 3,9 - 3

  • ДМ - Двигатель бесконтактный моментный
  • 70 - Диаметр корпуса, мм
  • 0,73 - Коэффициент момента, Н·м/А
  • 3,9 - Частота вращения (тыс. об/мин)
  • 3 - Количество фаз

В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Наше предприятие готово выполнить разработку и изготовление электродвигателей под индивидуальные требования с учетом необходимых особенностей и специфики эксплуатации.
