Электродвигатели бесконтактные моментные серии ДМ

Электродвигатели бесконтактные моментные. Проектирование, изготовление электродвигателей под заказ. Компания НТЦ СистЭм

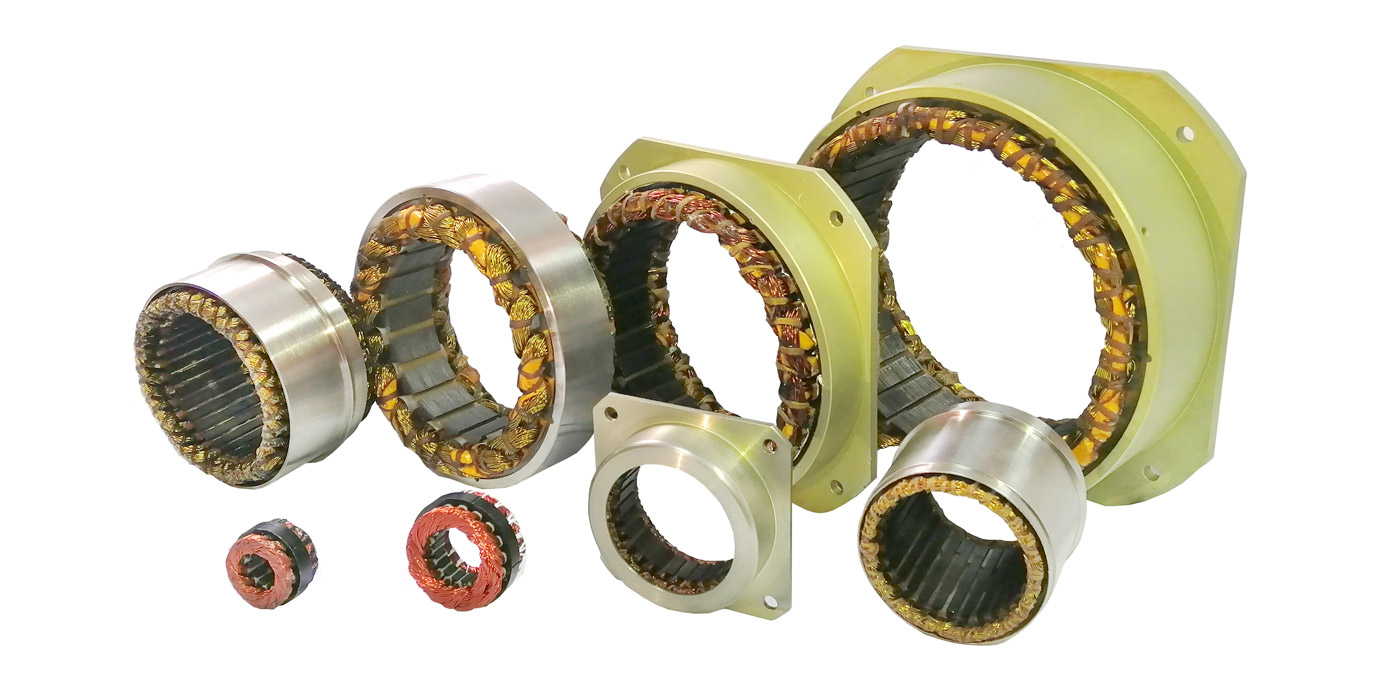

Электродвигатели бесконтактные моментные серии ДМ встраиваемого исполнения с зубцово-пазовым статором. Кроме того, под запросы различных потребителей данная линейка постоянно дополняется новыми исполнениями машин с использованием технических решений, реализованных в указанной серии. На текущий момент типоразмерный ряд серии ДМ представлен электродвигателями от 32-го до 185-го габарита и охватывает широкий диапазон вращающих моментов – от 0,04 Н·м до 6 Н·м.

Электродвигатель бесконтактный постоянного тока встраиваемого исполнения ДМ32 для унифицированных мехатронных модулей

Электродвигатели бесконтактные моментные серии ДМ встраиваемого исполнения с зубцово-пазовым статором.

Электродвигатели бесконтактные постоянного тока встраиваемого исполнения ДМ44 для унифицированных мехатронных модулей

Электродвигатели бесконтактные моментные серии ДМ встраиваемого исполнения с зубцово-пазовым статором.

Электродвигатели бесконтактные постоянного тока встраиваемого исполнения ДМ50 для унифицированных мехатронных модулей

Электродвигатели бесконтактные моментные серии ДМ встраиваемого исполнения с зубцово-пазовым статором.

Электродвигатели бесконтактные постоянного тока встраиваемого исполнения ДМ64 для унифицированных мехатронных модулей

Электродвигатели бесконтактные моментные серии ДМ встраиваемого исполнения с зубцово-пазовым статором.

Электродвигатель бесконтактный встраиваемый. Проектирование, разработка электродвигателей

Электродвигатели бесконтактные моментные серии ДМ встраиваемого исполнения с зубцово-пазовым статором.

Электродвигатель бесконтактный встраиваемый. Проектирование, разработка электродвигателей

Электродвигатели бесконтактные моментные серии ДМ встраиваемого исполнения с зубцово-пазовым статором.

Электродвигатель бесконтактный встраиваемый. Проектирование, разработка электродвигателей

Электродвигатели бесконтактные моментные серии ДМ встраиваемого исполнения с зубцово-пазовым статором.

Электродвигатель бесконтактный встраиваемый. Проектирование, разработка электродвигателей

Электродвигатели бесконтактные моментные серии ДМ встраиваемого исполнения с зубцово-пазовым статором.

Электродвигатель бесконтактный встраиваемый. Проектирование, разработка электродвигателей

Электродвигатели бесконтактные моментные серии ДМ встраиваемого исполнения с зубцово-пазовым статором.

Электродвигатель бесконтактный встраиваемый. Проектирование, разработка электродвигателей

Электродвигатели бесконтактные моментные серии ДМ встраиваемого исполнения с зубцово-пазовым статором.

Pages

ОСОБЕННОСТИ

Двигатели данной серии конструктивно представляют собой две сборочные единицы – статор и ротор, которые монтируются непосредственно в изделии потребителя. Благодаря специальной конфигурации магнитной системы минимизированы пульсации вращающего момента, что повышает точностные характеристики электромеханического узла. Встраиваемая конструкция электродвигателей позволяет уменьшить габариты электропривода. Примененные в магнитной системе редкоземельные магниты обеспечивают высокий магнитный поток в небольшом объеме, что гарантирует значительные удельные энергетические характеристики машины, а минимизация лобовых частей обмотки, выполненная в двигателе, обеспечивает предельно низкие габаритные размеры.

ПРЕИМУЩЕСТВА

  • высокие удельные характеристики (величина коэф-та момента Cm до 0,44 Н·м/А);
  • высокое быстродействие (электромеханическая постоянная времени не более 5 мс);
  • высокий ресурс (не менее 5 000 часов);
  • специальная конфигурация магнитной системы позволяет минимизировать пульсации вращающего момента;
  • применение специальных схем обмотки статора позволяет минимизировать вылет лобовых частей
  • возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающего воздуха – от минус 60 °С до 60 °С;
  • Повышенная влажность воздуха 98% при 35 °С;
  • Пониженное атмосферное давление – 1,45 мм рт. ст.;
  • Ресурс – не менее 5 000 часов;
  • Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С)

ОБЛАСТИ ПРИМЕНЕНИЯ

  • электроривод антенн стационарных, передвижных и бортовых РЛС различного назначения;
  • оптико-электронные системы обзора и наведения;
  • подводные аппараты (гребные двигатели и двигатели привода рулей);
  • быстродействующие системы угловой стабилизации;
  • системы с повышенными показателями надежности и срока службы, в том числе работающие в особо тяжелых условиях эксплуатации;
  • исполнительные системы роботов и манипуляторов;
  • регулируемый привод в медицинском приборостроении (экзо скелет, функциональных протезы, привод инвалидных кресел, центрифуг и т.д.);
  • приводы мотор-колес электрифицированных транспортных средств;
  • системы создания регулируемой нагрузки (например, в спортивных тренажерах);
  • товары бытового назначения (стиральные машины, кухонные комбайны и др.).

РАСШИФРОВКА ОБОЗНАЧЕНИЯ

ДМ 70 - 0,73 - 3,9 - 3

  • ДМ - Двигатель бесконтактный моментный
  • 70 - Диаметр корпуса, мм
  • 0,73 - Коэффициент момента, Н·м/А
  • 3,9 - Частота вращения (тыс. об/мин)
  • 3 - Количество фаз

В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Наше предприятие готово выполнить разработку и изготовление электродвигателей под индивидуальные требования с учетом необходимых особенностей и специфики эксплуатации.

Индивидуальные проекты

Если вы не нашли интересующую продукцию мы готовы рассмотреть вопрос разработки и освоения в производстве электродвигателей под Ваши индивидуальные требования.

Для проработки данного вопроса, пожалуйста, заполните опросный лист или свяжитесь с нами по телефону +7(473) 202-87-47 или e-mail info@ntcsystem.ru
