Электродвигатель бесконтактный моментный ДМ140
Если вы не нашли интересующую продукцию мы готовые рассмотреть вопрос разработки и освоения в производстве электродвигателей под Ваши индивидуальные требования
Заполнить опросный лист
Для проработки данного вопроса, вы также можете связаться с анми по телефону +7(473)202-87-47 или e-mail: info@ntcsystem.ru
Менеджер: Александр Ткаченко
Электродвигатель бесконтактный моментный ДМ140-10-0,7-3
|
Наименование параметра |
Единица измерения |
Значение |
|
Потребляемый ток при максимальном статическом синхронизирующем моменте, не более |
А |
4,2 |
|
Частота вращения холостого хода, не менее |
об/мин |
700 |
|
Максимальный статический синхронизирующий момент, не менее |
Н·м |
10 |
|
Амплитуда ЭДС, наводимая в фазах обмотки, не менее |
В |
90 |
|
Неравенство фазных (линейных) ЭДС обмотки, не более |
% |
5 |
|
Сопротивление фазы постоянному току |
Ом |
6,8±0,7 |
|
Электромагнитная постоянная времени фазы, не более |
мс |
5 |
|
Момент сопротивления при обесточенных обмотках, не более |
Н·м |
0,6 |
|
Пульсация максимального статического синхронизи-рующего момента, не более |
% |
7,5 |
|
Коэффициент искажения синусоидальности кривой ЭДС, не более |
% |
10 |
|
Угловой сдвиг между обмотками фаз статора |
эл. град. |
120±3 |
|
Отношение максимального статического синхронизи-рующего момента фазы к потребляемому тока |
Н·м/А |
1,45-1,75 |
|
Коэффициент ЭДС фазы |
В·с/рад |
1,45-1,75 |
|
Момент инерции ротора |
кг·м2 |
1,28·10-3 |
|
Масса, не более |
кг |
2,60 |
|
Параметры двигателей при шестизонной реверсивной схеме коммутации фаз |
||
|
Номинальная величина напряжения питания постоянного тока на входе трехфазного мостового инвертора |
В |
190±5 |
|
Частота вращения холостого хода, не менее |
об/мин |
700 |
|
Номинальный вращающий момент, не менее |
Н·м |
10 |
|
Номинальная частота вращения, не менее |
об/мин |
400 |
|
Номинальный потребляемый ток, не более |
А |
5 |
ОСОБЕННОСТИ

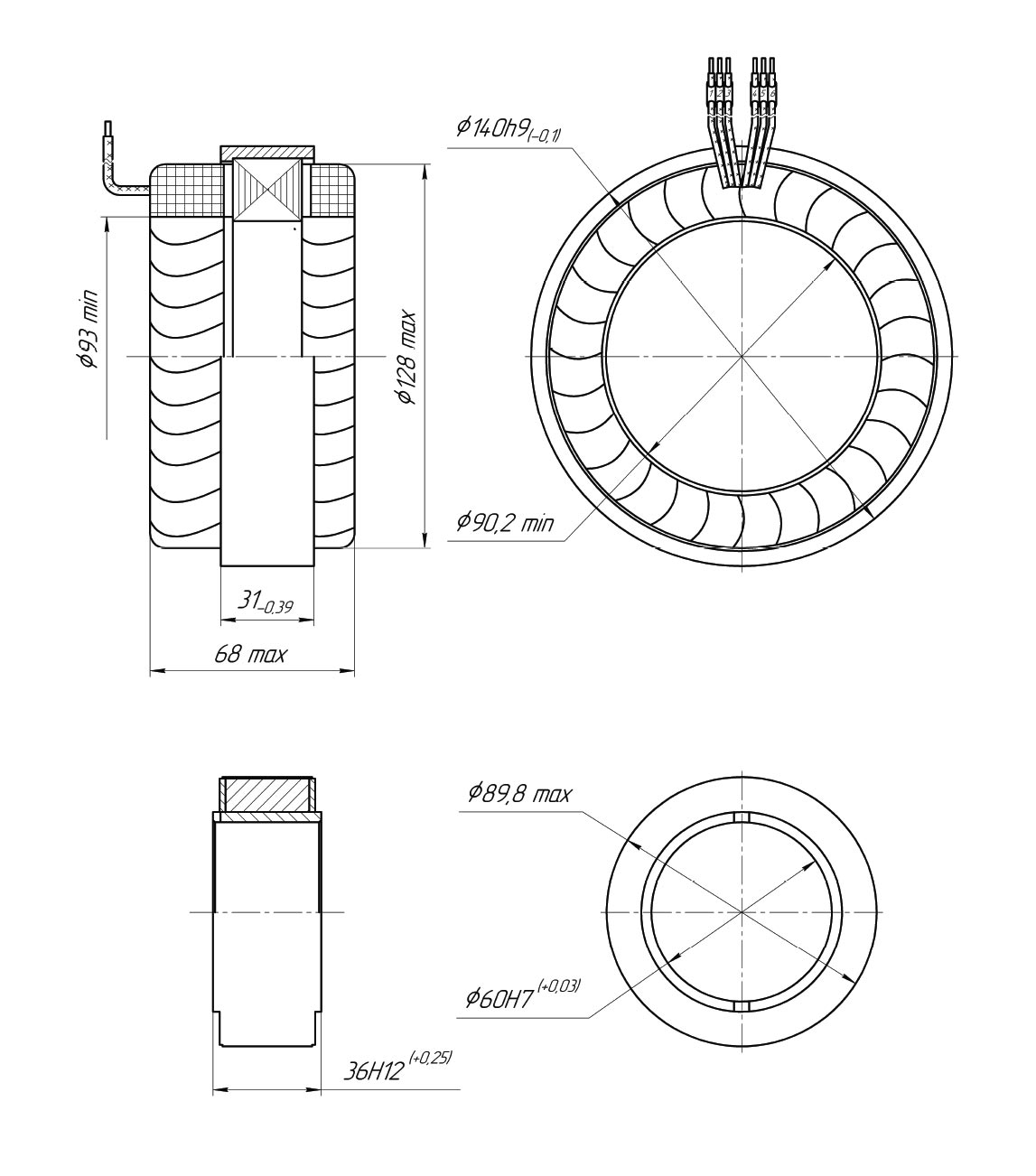

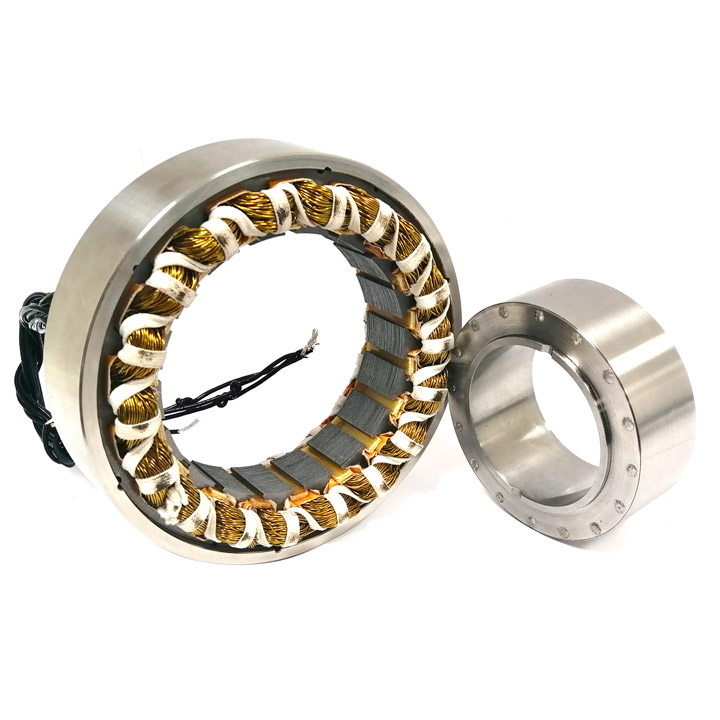

Двигатели данной серии конструктивно представляют собой две сборочные единицы – статор и ротор, которые монтируются непосредственно в изделии потребителя. Благодаря специальной конфигурации магнитной системы минимизированы пульсации вращающего момента, что повышает точностные характеристики электромеханического узла. Встраиваемая конструкция электродвигателей позволяет уменьшить габариты электропривода. Примененные в магнитной системе редкоземельные магниты обеспечивают высокий магнитный поток в небольшом объеме, что гарантирует значительные удельные энергетические характеристики машины, а минимизация лобовых частей обмотки, выполненная в двигателе, обеспечивает предельно низкие габаритные размеры.
ПРЕИМУЩЕСТВА
- высокие удельные характеристики (величина коэф-та момента Cm до 0,44 Н·м/А);
- высокое быстродействие (электромеханическая постоянная времени не более 5 мс);
- высокий ресурс (не менее 5 000 часов);
- специальная конфигурация магнитной системы позволяет минимизировать пульсации вращающего момента;
- применение специальных схем обмотки статора позволяет минимизировать вылет лобовых частей
- возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Температура окружающего воздуха – от минус 60 °С до 60 °С;
- Повышенная влажность воздуха 98% при 35 °С;
- Пониженное атмосферное давление – 1,45 мм рт. ст.;
- Ресурс – не менее 5 000 часов;
- Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С)
ОБЛАСТИ ПРИМЕНЕНИЯ
- электроривод антенн стационарных, передвижных и бортовых РЛС различного назначения;
- оптико-электронные системы обзора и наведения;
- подводные аппараты (гребные двигатели и двигатели привода рулей);
- быстродействующие системы угловой стабилизации;
- системы с повышенными показателями надежности и срока службы, в том числе работающие в особо тяжелых условиях эксплуатации;
- исполнительные системы роботов и манипуляторов;
- регулируемый привод в медицинском приборостроении (экзо скелет, функциональных протезы, привод инвалидных кресел, центрифуг и т.д.);
- приводы мотор-колес электрифицированных транспортных средств;
- системы создания регулируемой нагрузки (например, в спортивных тренажерах);
- товары бытового назначения (стиральные машины, кухонные комбайны и др.).
РАСШИФРОВКА ОБОЗНАЧЕНИЯ
ДМ - Двигатель бесконтактный моментный
32 - Диаметр корпуса, мм
0,019 - Коэффициент момента, Н·м/А
В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Наше предприятие готово выполнить разработку и изготовление электродвигателей под индивидуальные требования с учетом необходимых особенностей и специфики эксплуатации.
