Электродвигатель бесконтактный моментный ДМ89
|
Наименование параметра |
Единица измерения |
Значение |
|||
|
|
|
ДМ89-0,072 |
ДМ89-0,145 |
ДМ89-0,29 |
ДМ89-0,44 |
|
Коэффициент ЭДС |
(В·с)/рад |
0,072 |
0,145 |
0,29 |
0,44 |
|
Коэффициент момента |
(Н·м)/А |
0,072 |
0,145 |
0,29 |
0,44 |
|
Сопротивление линии «фаза-фаза» |
Ом |
0,68 |
0,8 |
1,1 |
0,9 |
|
Индуктивность линии «фаза-фаза» |
мГн |
0,65·10-3 |
1,25·10-3 |
2,5·10-3 |
2,9·10-3 |
|
Момент двигателя продолжительный |
Н·м |
0,79 |
1,44 |
2,6 |
4,32 |
|
Момент двигателя максимальный |
Н·м |
2,5 |
4,55 |
8,2 |
13,64 |
|
Предельная частота вращения |
об/мин |
18000 |
18000 |
18000 |
18000 |
|
Момент инерции ротора |
кг·м2 |
1,9·10-5 |
3,7·10-5 |
7,8·10-5 |
1,5·10-4 |
|
Тепловая постоянная обмотки |
°С/Вт |
1,02 |
1,02 |
1,02 |
1,02 |
|
Максимальная температура обмотки |
°С |
155 |
155 |
155 |
155 |
|
Число полюсов |
- |
12 |
12 |
12 |
12 |
|
Масса, не более |
кг |
0,27 |
0,52 |
1,06 |
2,10 |
|

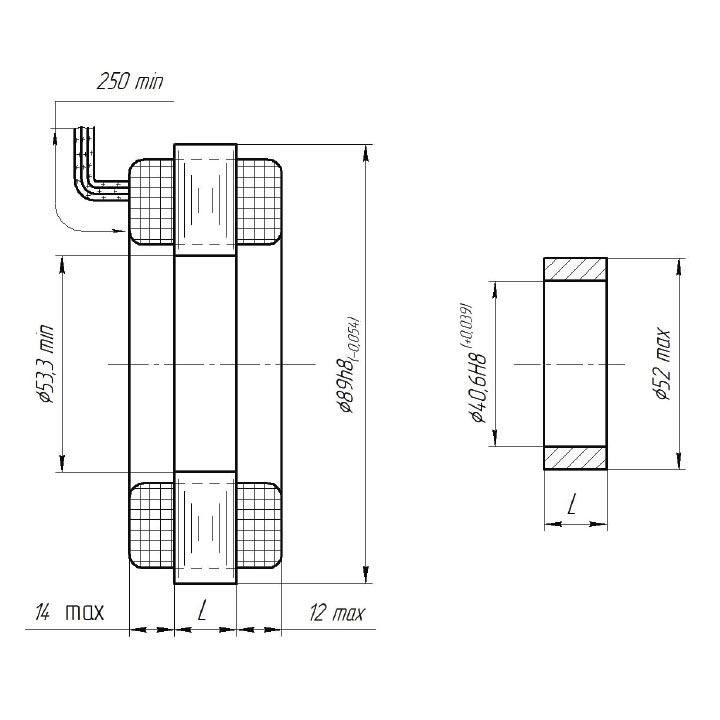

Обозначение |
Условное обозначение изделия |
L, мм |
|
ФТМВ.525475.001 |
ДМ89/6,5-0,072 |
6,5+0.5-0.2 |
|
-01 |
ДМ89/13-0,145 |
13+1 |
|
-02 |
ДМ89/25-0,29 |
25,5+1 |
|
-03 |
ДМ89/51-0,44 |
50,8+1 |
ОСОБЕННОСТИ
Двигатели данной серии конструктивно представляют собой две сборочные единицы – статор и ротор, которые монтируются непосредственно в изделии потребителя. Благодаря специальной конфигурации магнитной системы минимизированы пульсации вращающего момента, что повышает точностные характеристики электромеханического узла. Встраиваемая конструкция электродвигателей позволяет уменьшить габариты электропривода. Примененные в магнитной системе редкоземельные магниты обеспечивают высокий магнитный поток в небольшом объеме, что гарантирует значительные удельные энергетические характеристики машины, а минимизация лобовых частей обмотки, выполненная в двигателе, обеспечивает предельно низкие габаритные размеры.
ПРЕИМУЩЕСТВА
- высокие удельные характеристики (величина коэф-та момента Cm до 0,44 Н·м/А);
- высокое быстродействие (электромеханическая постоянная времени не более 5 мс);
- высокий ресурс (не менее 5 000 часов);
- специальная конфигурация магнитной системы позволяет минимизировать пульсации вращающего момента;
- применение специальных схем обмотки статора позволяет минимизировать вылет лобовых частей
- возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Температура окружающего воздуха – от минус 60 °С до 60 °С;
- Повышенная влажность воздуха 98% при 35 °С;
- Пониженное атмосферное давление – 1,45 мм рт. ст.;
- Ресурс – не менее 5 000 часов;
- Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С)
ОБЛАСТИ ПРИМЕНЕНИЯ
- электроривод антенн стационарных, передвижных и бортовых РЛС различного назначения;
- оптико-электронные системы обзора и наведения;
- подводные аппараты (гребные двигатели и двигатели привода рулей);
- быстродействующие системы угловой стабилизации;
- системы с повышенными показателями надежности и срока службы, в том числе работающие в особо тяжелых условиях эксплуатации;
- исполнительные системы роботов и манипуляторов;
- регулируемый привод в медицинском приборостроении (экзо скелет, функциональных протезы, привод инвалидных кресел, центрифуг и т.д.);
- приводы мотор-колес электрифицированных транспортных средств;
- системы создания регулируемой нагрузки (например, в спортивных тренажерах);
- товары бытового назначения (стиральные машины, кухонные комбайны и др.).
РАСШИФРОВКА ОБОЗНАЧЕНИЯ
ДМ 70 - 0,73 - 3,9 - 3
- ДМ - Двигатель бесконтактный моментный
- 70 - Диаметр корпуса, мм
- 0,73 - Коэффициент момента, Н·м/А
- 3,9 - Частота вращения (тыс. об/мин)
- 3 - Количество фаз
В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Наше предприятие готово выполнить разработку и изготовление электродвигателей под индивидуальные требования с учетом необходимых особенностей и специфики эксплуатации.
