Электродвигатель ДБУ100-1,0-3,0-27-Д15 со встроенной системой управления в герметичном корпусе

Нашим предприятием завершена разработка бесконтактного электродвигателя постоянного тока ДБУ100-1,0-3,0-27-Д15 со встроенной системой управления в герметичном корпусе.

Основные характеристики:

Наименование

Ед. изм.

Величина

Номинальное напряжение питания

В

27

Номинальная выходная мощность

Вт

1000

Номинальная частота вращения

об/мин

3000±300

Номинальный момент нагрузки

Н×м, не менее

3,2

Потребляемый ток при номинальной нагрузке

А, не более

42

Пусковой момент

Н×м, не менее

5,0

Степень защиты

не ниже

IP66

Направление вращение

-

Реверсивное

Режим работ по ГОСТ Р 52776-2007

-

  Продолжительный



* Характеристики момента, мощности, частоты вращения могут быть доработаны под требования комплектуемого изделия.

Отличительные особенности:

  • отечественная электронная компонентная база и ПКИ;
  • интегрированный в конструкцию блок управления;
  • встроенная защита по току, нагреву отдельных элементов конструкции;
  • возможность интегрирования функций управления приводом посредством команд или по протоколу обмена данными.

Условия эксплуатации:

  • синусоидальная вибрация до 100 м/с2 (10g) в диапазоне частот до 500 Гц;
  • механический удар одиночного действия до 750 м/с2 (75g);
  • механический удар многократного действия до 150 м/с2 (15g);
  • рабочая температура окружающего воздуха от минус 55 0С до плюс 70 0С;
  • относительная влажность воздуха 95±3 % при температуре (35±3) 0С;
  • пониженное атмосферное давление 60 кПа (450 мм.рт.ст.).

Требования надежности:

  • наработка на отказ не менее 3000 ч.

Область применения электродвигателей ДБУ100-1,0-3,0-27-Д15 со встроенной системой управления в герметичном корпусе:

  • исполнительный привод антенно-мачтовых устройств;
  • электропривод герметичных насосов и компессоров;
  • блоки рулевых приводов;
  • системы навигации и стабилизации летательных аппаратов и др.

Категория качества «ОТК».

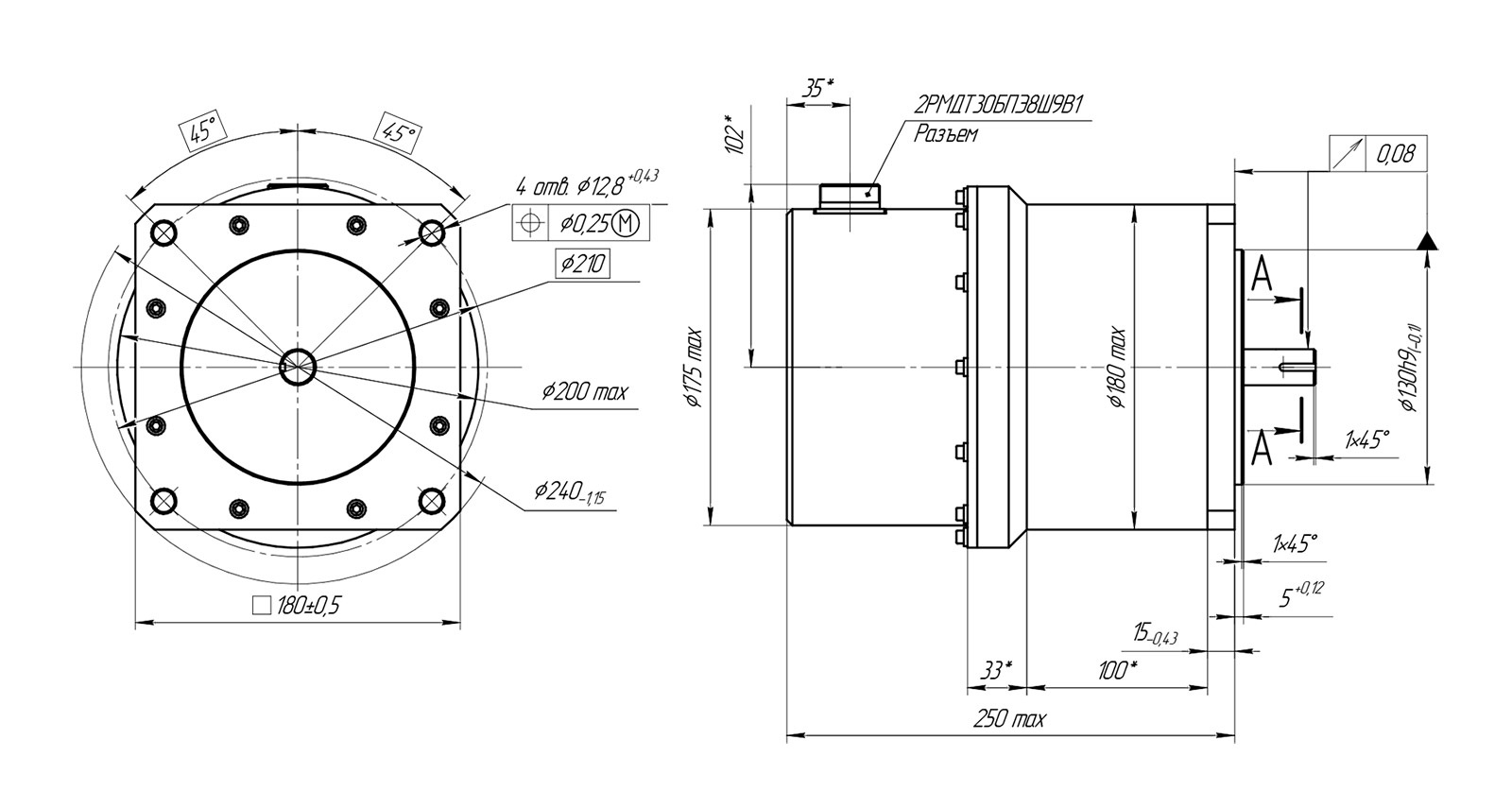

Габаритный чертеж электродвигателя
