ОКР «Разработка серии энергоэффективных электроприводов вентиляторов аппаратов воздушного охлаждения газа с улучшенными удельными характеристиками и расширенными функциональными возможностями»
Разработка типоразмерного ряда электроприводов на ряд мощностей 6; 9; 13 кВт для применения в составе АВО газа.
Цель ОКР
Работа направлена на создание серии взрывозащищенных, энергоэффективных (класса энергоэффективности не ниже IE3 по ГОСТ Р 54413-2011), регулируемых электроприводов для вентиляторов аппаратов воздушного охлаждения для применения в нефтегазовой, химической, угольной и других отраслях промышленности, способных по своему техническому уровню и цене конкурировать с аналогичными электродвигателями ведущих иностранных производителей, таких как SIEMENS, ABB, WEG, а также решить задачу импортозамещения.

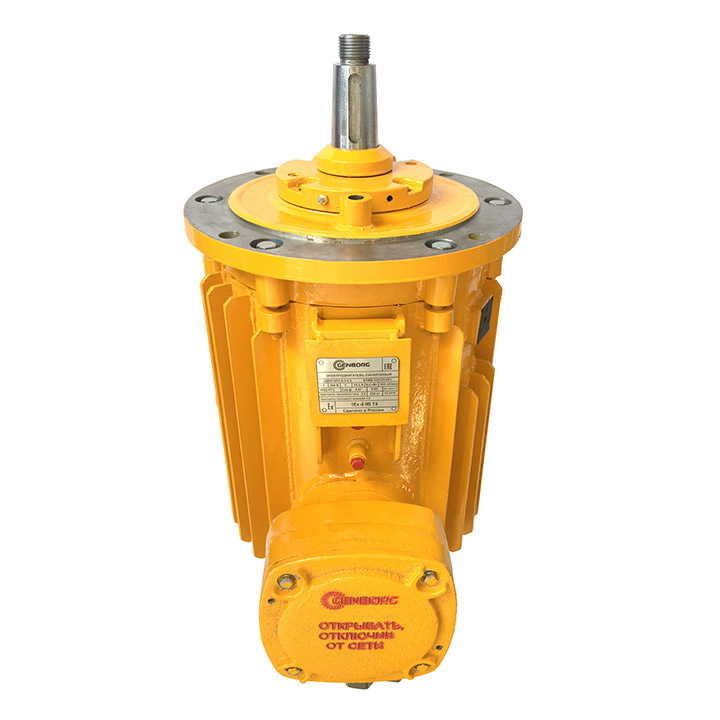

Привод включает в себя взрывозащищенный электродвигатель и полупроводниковый преобразователь, выполненный в отдельном блоке.

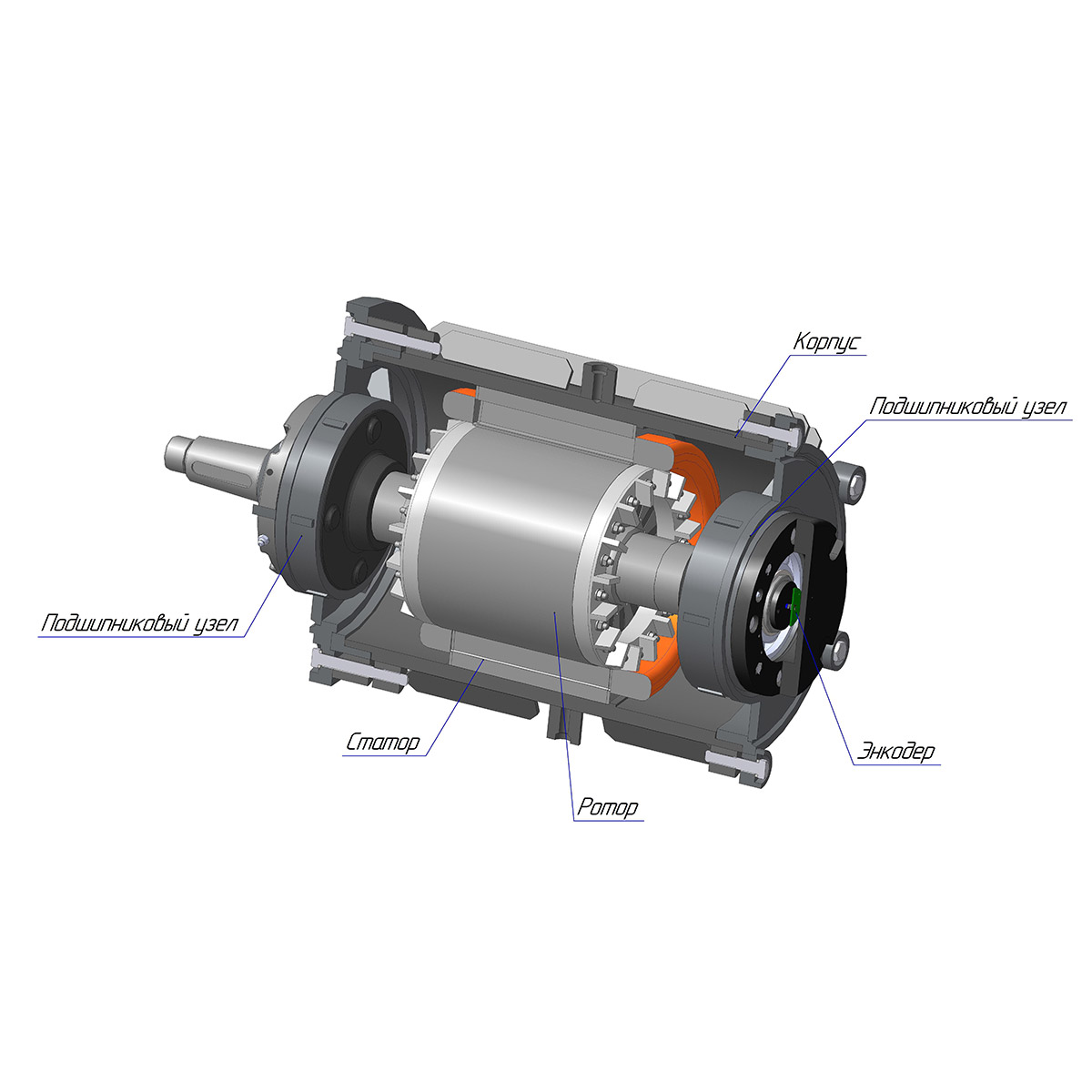

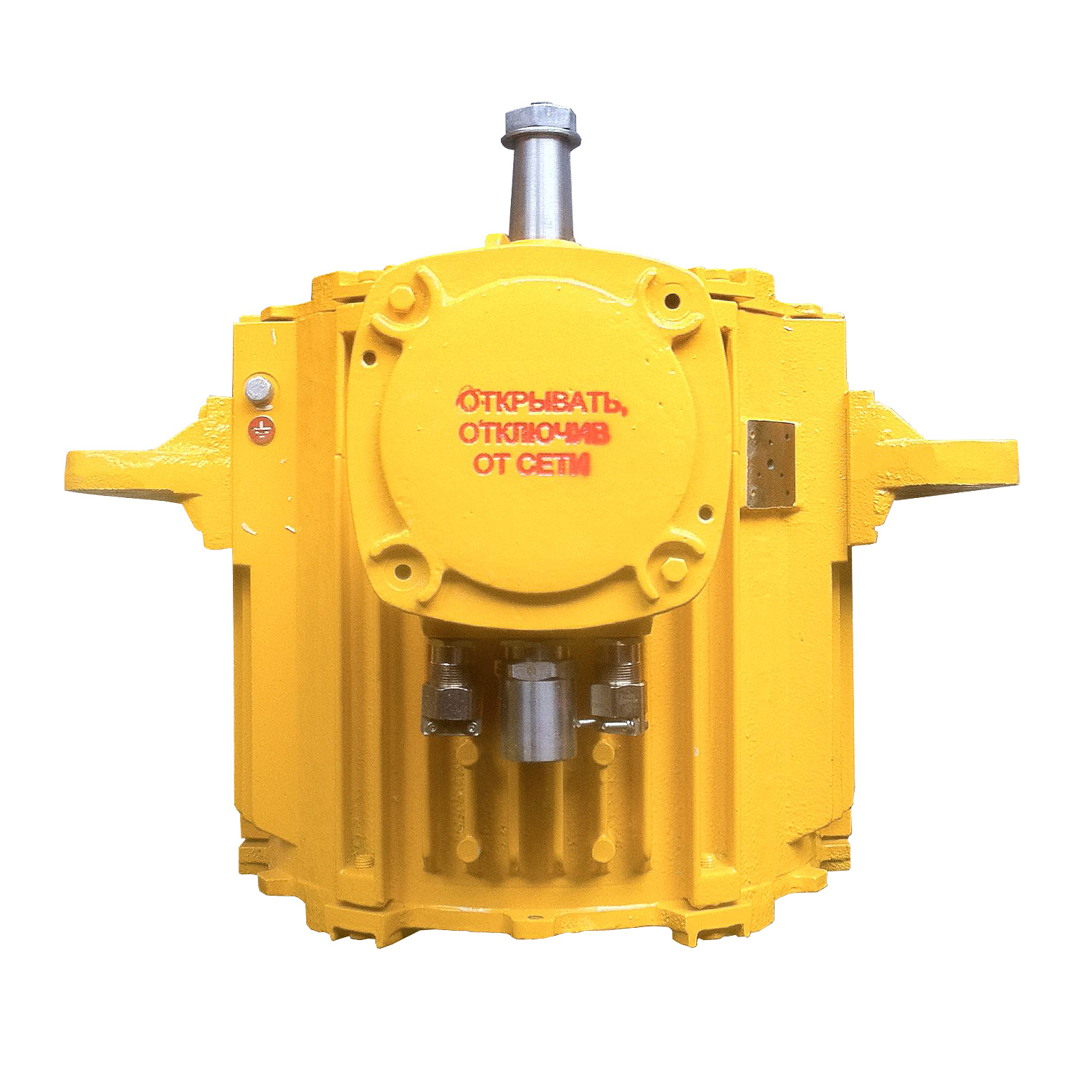

Тип используемого электродвигателя – синхронный с постоянными магнитами
В двигателе применена магнитная система коллекторного типа с низкокоэрцитивными магнитами для снижения стоимости изделия. Двигатели могут быть укомплектованы датчиками температуры обмотки и подшипников, вибродатчиками. В составе привода применен цифровой энкодер с помехозащитной линией.
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
2ДВВ180У-6,0-0,5 |
2ДВВ180У-9,0-0,5 |
2ДВВ250У-13,0-0,5 |
|
Номинальная мощность, кВт |
6 |
9 |
13 |
|
Номинальная частота вращения, об/мин |
500 |
500 |
500 |
|
Номинальное фазное напряжение, В |
220 |
220 |
220 |
|
Номинальный ток фазы, А |
15,3 |
22,2 |
27,6 |
|
Cos ⱷ |
0,7 |
0,72 |
0,8 |
|
КПД, % |
85 |
87 |
89,3 |
|
Степень защиты |
IP55 |
IP55 |
IP55 |
|
Класс взрывозащиты |
1ExdIIBT4 |
1ExdIIBT4 |
1ExdIIBT4 |
|
Класс изоляции |
F |
F |
F |
|
Кратность пускового тока, Iп/Iн , не более |
2 |
2 |
2 |
|
Кратность пускового момента, Мп/Мн , не менее |
1,8 |
1,8 |
1,8 |
|
Диапазон эксплуатационных температур |
УХЛ1 |
УХЛ1 |
УХЛ1 |
|
Исполнение по степени охлаждения |
IC411 |
IC411 |
IC411 |
|
Масса, кг |
220 |
230 |
290 |
ПРЕИМУЩЕСТВА
- Повышенный КПД
- Повышенный COS ⱷ
- Повышенная кратность пускового момента
- Высокая перегрузочная способность (до 100 % сверх номинала)
- Пониженные пусковые токи
- Поддержание номинального момента во всем диапазоне регулирования скорости
- Отсутствие потерь на перемагничивание в роторе, обусловленное его конструкцией
- Специальная конструкция магнитной системы обеспечивает низкий реактивный момент

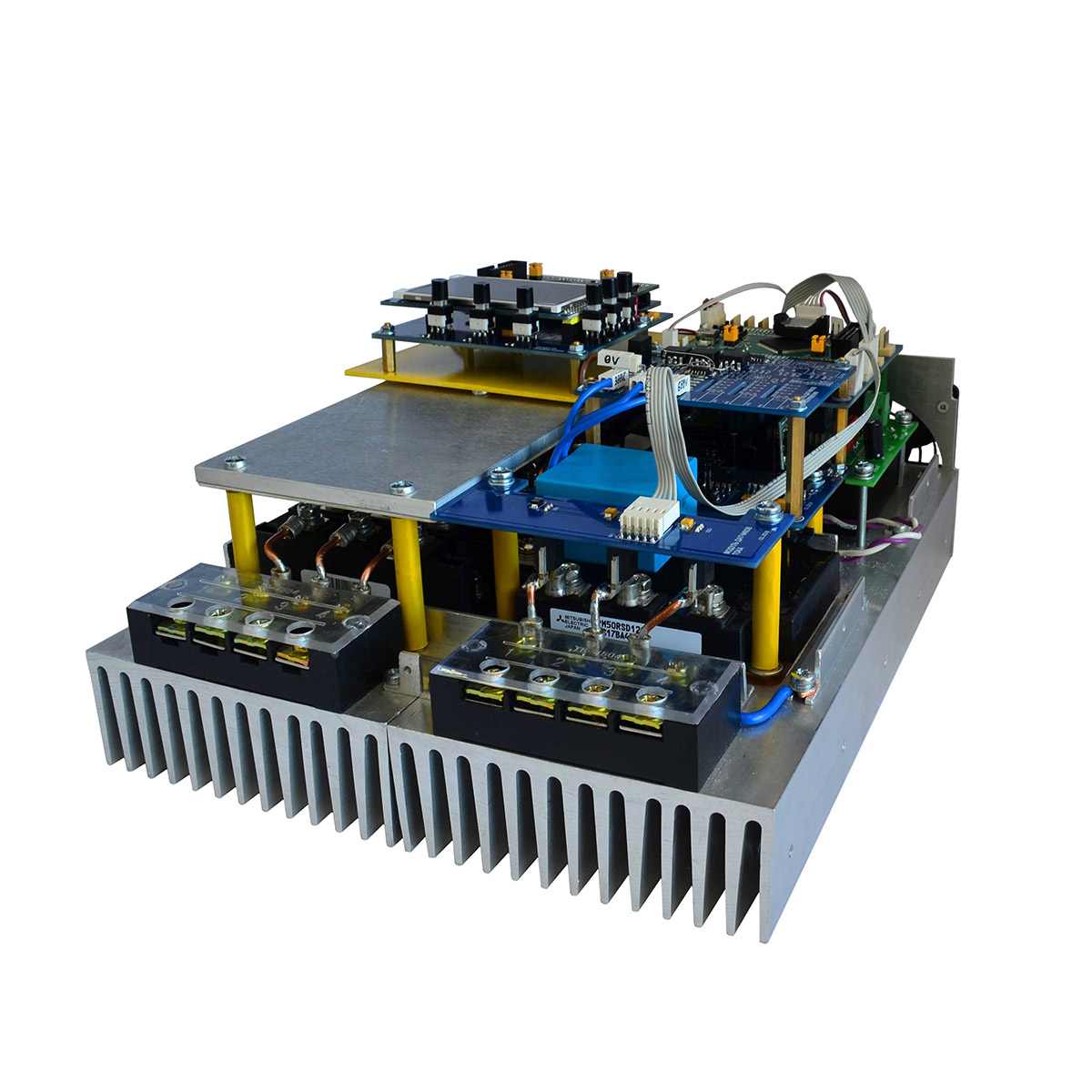

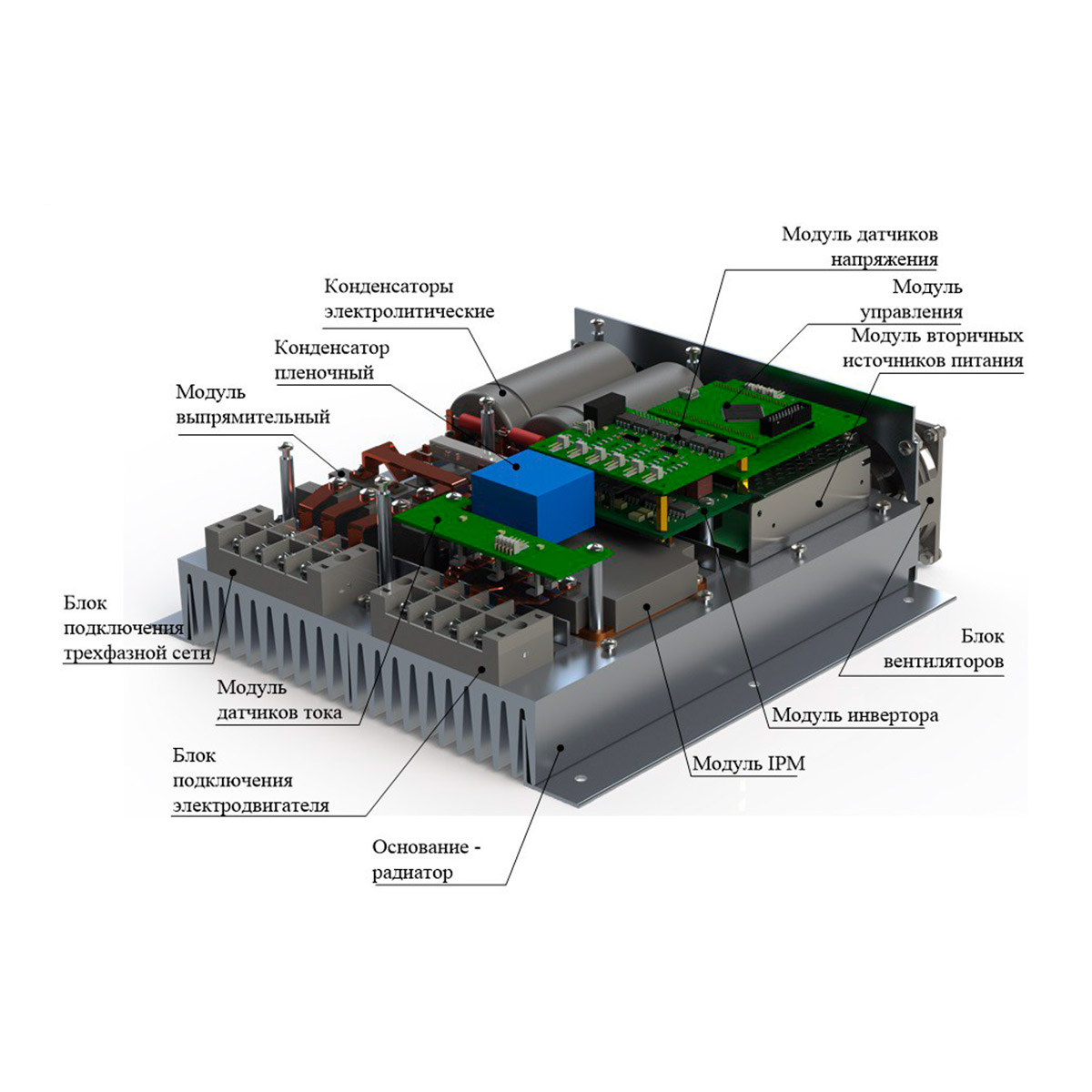

Преобразователь частоты серии ЭПВ
ВОЗМОЖНОСТИ СИСТЕМЫ
- скалярное управление;
- векторное управление.
ФУНКЦИОНАЛ
- самодиагностика ПЧ и диагностика электродвигателя;
- защита от короткого замыкания, перегрузки двигателя и перенапряжения;
- контроль температуры обмоток.
ИНТЕРФЕЙСЫ
- наличие аналоговых входов/выходов;
- интерфейс обмена данными RS-485;
- встроенная панель оператора.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Создание архива со следующими данными:
- количество запусков электродвигателя;
- регистрация превышений температуры обмоток.
СИСТЕМА УПРАВЛЕНИЯ ПЧ РАЗРАБОТАННА НА БАЗЕ СОВРЕМЕННОГО ВЫСОКОПРОИЗВОДИТЕЛЬНОГО ПРОЦЕССОРА, УПРАВЛЕНИЕ ДВИГАТЕЛЕМ РЕАЛИЗОВАНО С ИСПОЛЬЗОВАНИЕМ СИГНАЛОВ ОБРАТНОЙ СВЯЗИ
- по положению, от модуля датчика положения на базе современной отечественной БИС;
- по температуре, от модуля измерения температуры на базе цифрового датчика по интерфейсу 12С;
- по току, от модуля датчиков тока на эффекте Холла;
- по напряжению, от модуля датчиков напряжения на базе аналоговых оптронов.
ПОЛЬЗОВАТЕЛЮ ДОСТУПНЫ СЛЕДУЮЩИЕ РЕЖИМЫ РАБОТЫ ПЧ
- режим коммутатора, при этом электродвигатель работает на естественной электромеханической характеристике с ограничением по моменту и интенсивности разгона. Пользователь задает напряжение на электродвигателе в процентах от напряжения сети (50-100%); -режим стабилизации частоты вращения, БК обеспечивает стабилизацию частоты вращения выходного вала с точностью 3% в пределах момента нагрузки 0,1-2 Мн. Пользователь задает частоту вращения в об/мин;
- управление от ПК по гальваноразвязанному интерфейсу RS-422/485; -управление от внешнего аналогового источника задания 0-5 В.
