ОКР «Разработка типоразмерного ряда синхронных электродвигателей с постоянными магнитами класса энергоэффективности IE3 и IE4»

Заказчик:
ООО "Генборг"

Разрабатываемая серия двигателей предназначена для применений требующих пониженного уровня вибраций и шума, а также максимальной энергоэффективности во всем диапазоне регулирования скорости.

Типовые установки для использования: насосы, системы вентиляции, компрессоры, конвейеры и другие применения с использованием частотно-регулируемого привода.

Цель ОКР

Целью выполнения ОКР является разработка серии энергоэффективных синхронных электродвигателей типоразмерами от 100 до 160 мм (далее - двигатели), соответствующих классу энергоэффективности IE3 и IE4 по ГОСТ IEC 60034-1-30-2016.

Разработка синхронных электродвигателей с магнитами, энергоэффективность IE3 и IE4

Типоразмерный ряд энергоэффективных электродвигателей

Серия энергоэффективных синхронных электродвигателей типоразмерами от 100 до 160 мм (мощностной ряд от 0,75 до 18,5 кВт), соответствует классу энергоэффективности IE3 и IE4 по ГОСТ IEC 60034-30-1-2016. Двигатели предназначены для работы в составе энергоэффективных автоматизированных систем управления с электромеханическими приводами на основе синхронных электродвигателей, являющихся основным исполнительным элементом этих электроприводов. Серия двигателей предназначена для применений, требующих пониженного уровня вибраций и шума, максимальной энергоэффективности во всем диапазоне регулирования скорости.

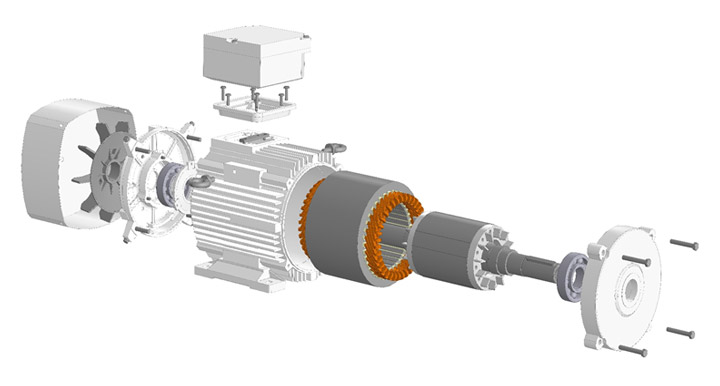

Устройство и принцип работы разработанных электродвигателей основаны на классической конструкции трехфазных бесконтактных двигателей с постоянными магнитами на роторе, обеспечивающими основной магнитный поток машины. В конструкции ротора предусмотрена короткозамкнутая обмотка, обеспечивающая асинхронный пуск электродвигателя (прямой пуск от сети) и позволяющая использовать электродвигатели без применения частотного преобразователя.

По требованию Заказчика возможно различное климатическое исполнение двигателей: У1, У2,5, УХЛ2,5, УХЛ1, Т1, Т2,5, ОМ1, ОМ2,5.

По габаритно-присоединительным размерам , а так же монтажному исполнению данные электродвигатели взаимозаменяемы с асинхронными электродвигателями стандарта ГОСТ и DIN .

Число полюсов - 2

Синхронная частота вращения - 3000 об/мин

Параметры электропитания - 400В/50 Гц

Высота оси вращения, мм

Номинальная мощность, кВт

КПД, %

Cosφ, о.е.

100

3

88,2

0,997

112

4

91,3

0,980

132

5,5

91,7

0,993

132

7,5

90,7

0,993

132

11

91,6

0,989

160

15

92,5

0,998

160

18,5

92,3

0,988

Число полюсов - 4

Синхронная частота вращения - 1500 об/мин

Параметры электропитания - 400В/50Гц

Высота оси вращения, мм

Номинальная мощность, кВт

КПД, %

Cosφ, о.е.

100

2,2

88,3

0,998

100

3

90,2

0,998

112

4

92,3

0,999

112

5,5

94,3

0,998

132

7,5

92,1

0,992

160

11

93,3

0,987

160

15

95,2

0,995

Число полюсов - 6

Синхронная частота вращения - 1000 об/мин

Параметры электропитания - 400В/50Гц

Высота оси вращения, мм

Номинальная мощность, кВт

КПД, %

Cosφ, о.е.

100

1,5

88,1

0,983

112

2,2

90,5

0,996

132

3

94,0

0,994

132

4

93,2

0,998

132

5,5

93,5

0,996

160

7,5

93,6

0,997

160

11

93,7

0,999

Число полюсов - 8

Синхронная частота вращения - 750 об/мин

Параметры электропитания - 400В/50Гц

Высота оси вращения, мм

Номинальная мощность, кВт

КПД, %

Cosφ, о.е.

100

0,75

85,6

0,985

100

1,1

88,5

0,994

112

1,5

90,0

0,992

132

2,2

90,8

0,993
