Разработаны два исполнения бесконтактных электродвигателей постоянного тока для применения в перспективных разработках Заказчика
По запросу АО «Гос МКБ «Вымпел» им И.И.Торопова» (входит в АО «Корпорация тактическое ракетное вооружение»), разработаны два исполнения бесконтактных электродвигателей постоянного тока для применения в перспективных разработках Заказчика.
В настоящий момент экспериментальные образцы электродвигателей находятся на испытаниях в аппаратуре Заказчика.

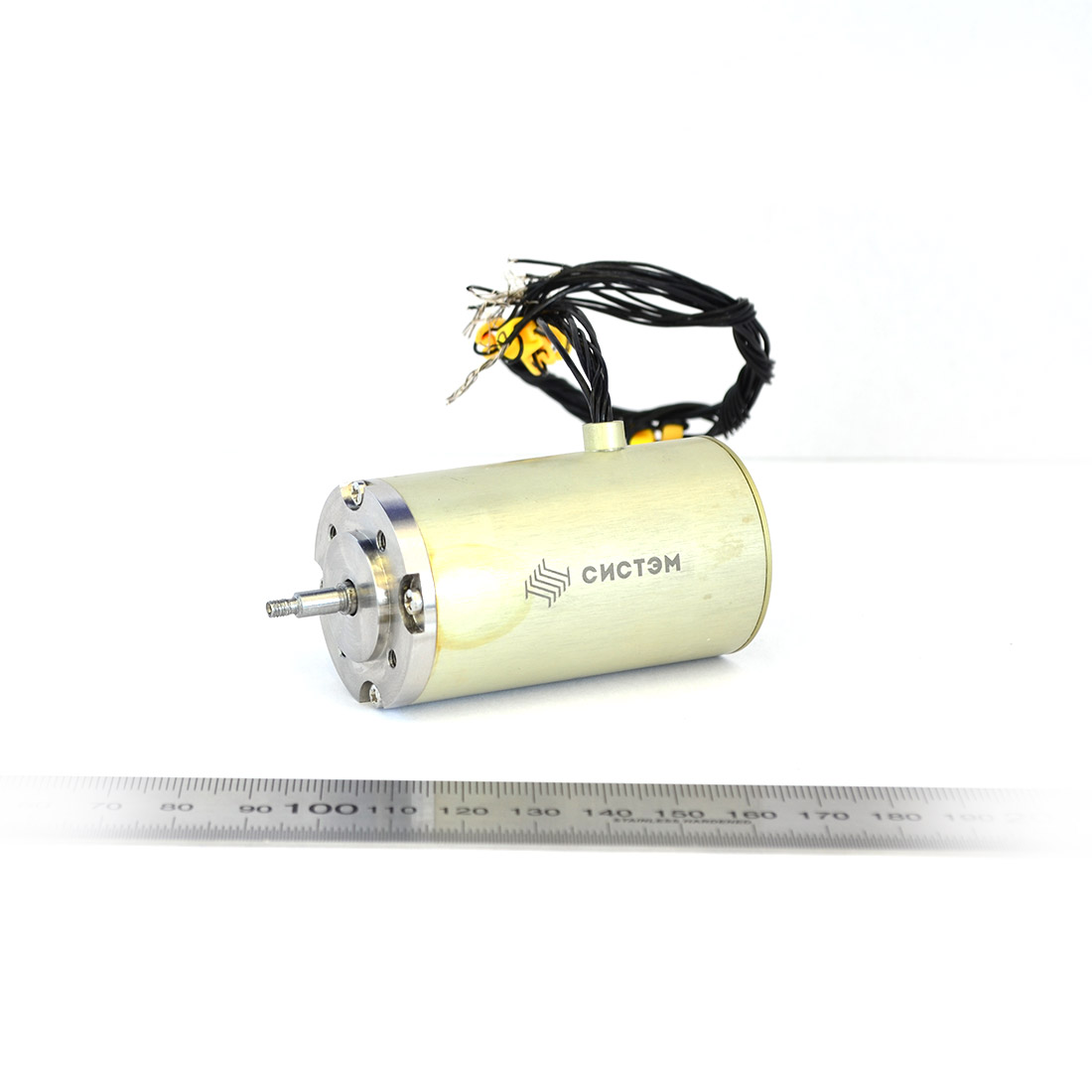

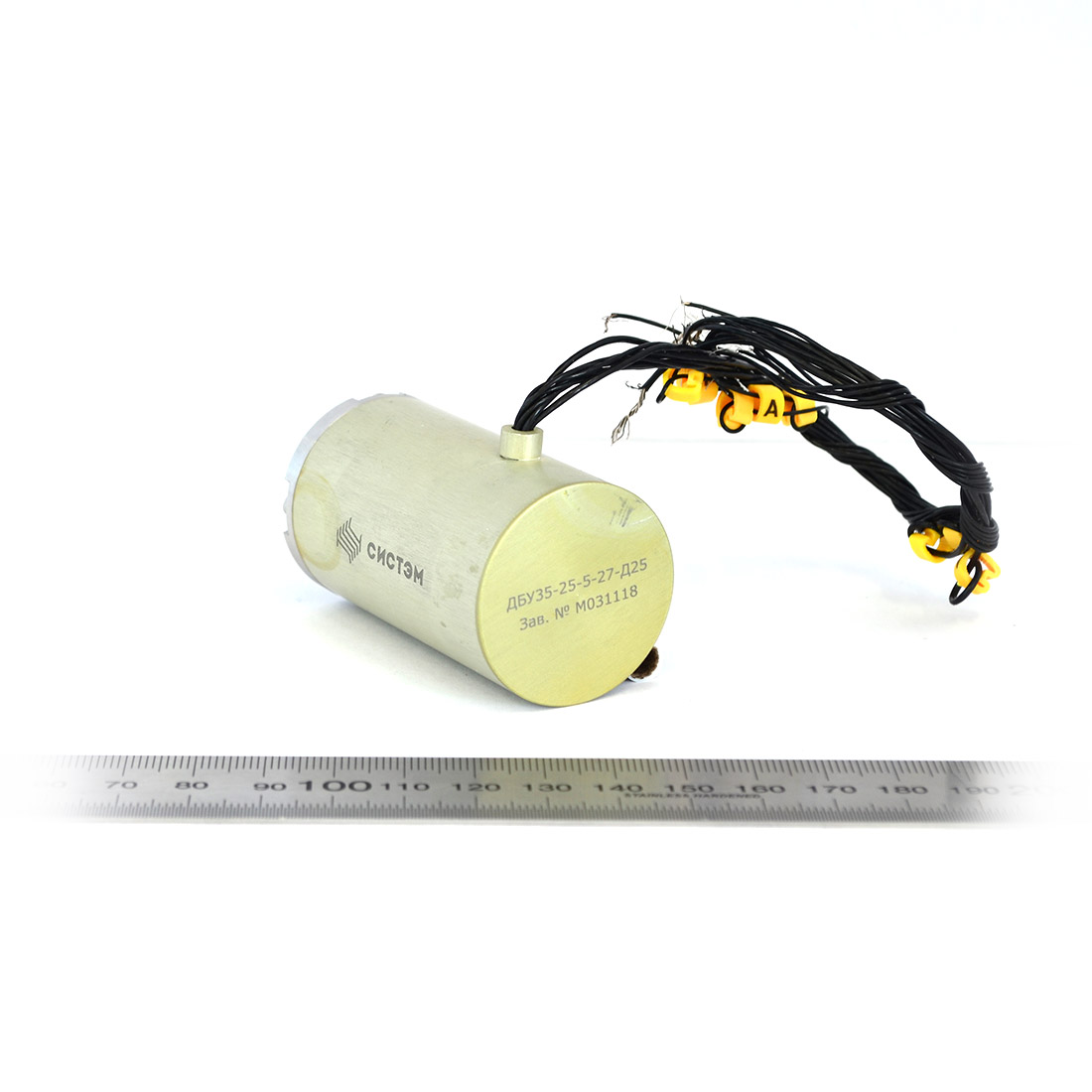

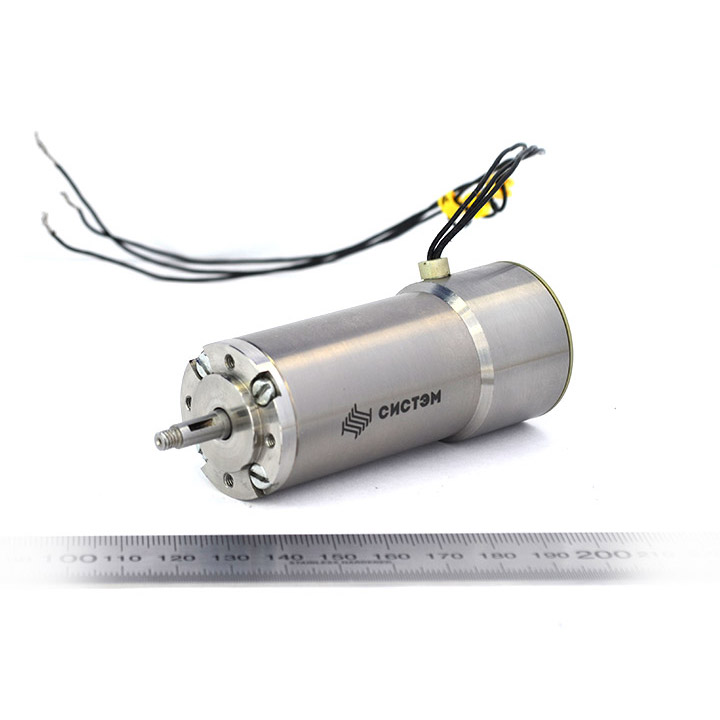

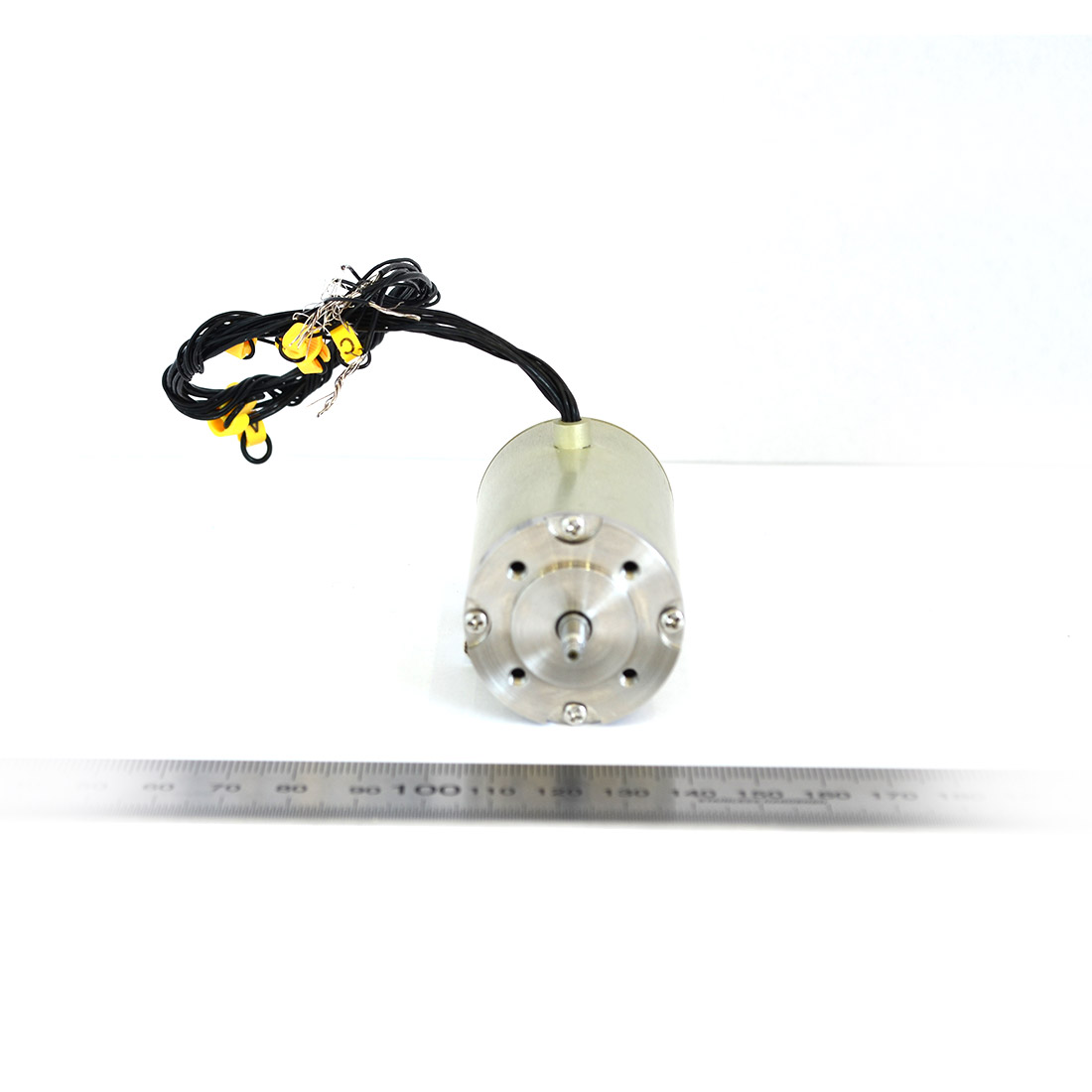

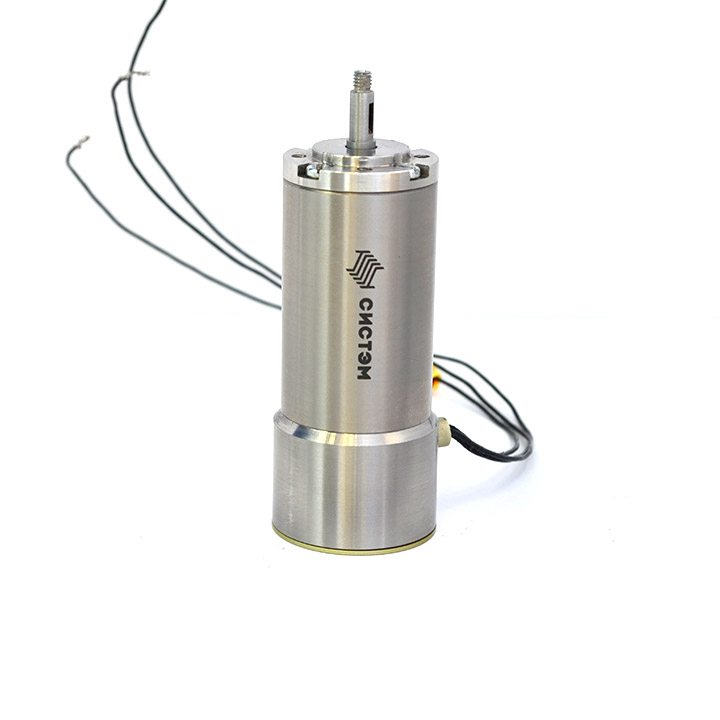

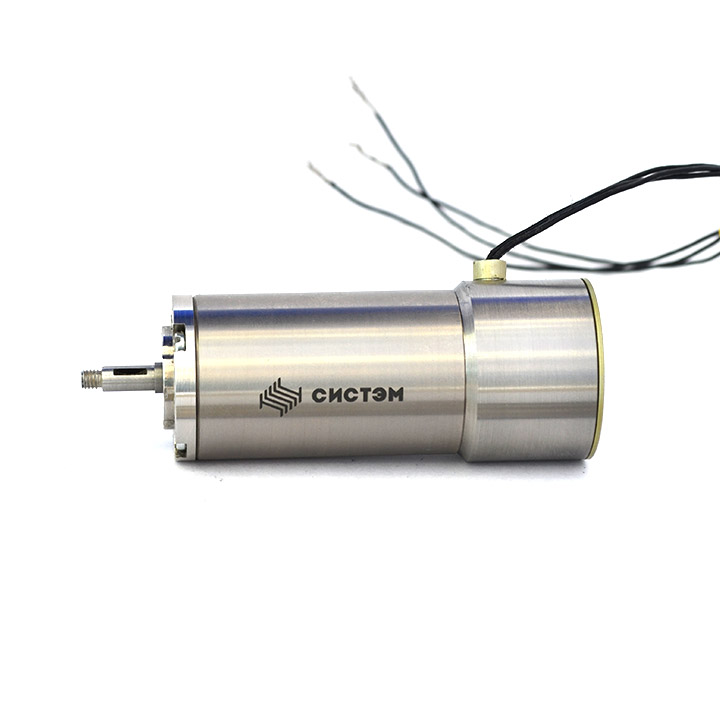

Электродвигатели бесконтактные постоянного тока со встроенными датчиками положения ротора различного типа исполнения
В зависимости от требований к точностным характеристикам электропривода и условий эксплуатации выбираются различные варианты реализации датчиков обратной связи.
Двигатели выполнены с беспазовой обмоткой статора, что позволяет обеспечить отсутствие реактивного остаточного момента сопротивления, а также исключить пульсации вращающего момента. Использование постоянных магнитов на основе сплавов редкоземельных металлов позволяет достичь высоких энергетических и динамических показателей.
Двигатели могут быть применены в приборостроении, радиоэлектронике, авиационной технике, а также в различных системах автоматического регулирования.
Условия эксплуатации электродвигателей
- Синусоидальная вибрация 1-2000 Гц при ускорении не более 200 м/с2 (20g)
- Механический удар: многократного действия - не более 400 м/с2 (40g) длительностью 20-40 мс, однократного действия - не более 1500 м/с2 (150g) длительностью 1-5 мс
- Изменение температуры среды от минус 60 ºС до плюс 85 ºС
- Повышенная влажность воздуха 98 % при температуре 35 ºС в течение 21 суток
- Атмосферное пониженное давление не ниже 10,35 кПа (77,6 мм.рт.ст.) в течение 250 с
|
Наименование |
Величина |
ДБУ16 |
ДБУ25 |
ДБУ26 |
ДБУ32 |
ДБУ35 |
ДБУ40 |
ДБУ45 |
|
Электрические параметры |
||||||||
|
Максимальная развиваемая мощность |
Вт |
18 |
20 |
40 |
100 |
25 |
150 |
250 |
|
Напряжение питания |
В |
12 |
27 |
27 |
До 50 |
27 |
До 100 |
До 100 |
|
Скорость холостого хода |
Об/мин |
19000 |
6500 |
7000 |
12500 при 48 В |
7000 |
9200 при 86 В |
5000 при 62 В |
|
Коэффициент ЭДС |
В∙с/рад |
0,0033 |
0,04 |
0,036 |
0,04 |
0,038 |
0,09 |
0,12 |
|
Развиваемый момент при максимальной мощности |
Н∙м |
0,005 |
0,05 |
0,054 |
0,1 |
0,048 |
0,4 |
0,65 |
|
Коэффициент момента |
Н∙м/А |
0,0033 |
0,04 |
0,036 |
0,04 |
0,038 |
0,09 |
0,12 |
|
Момент инерции ротора |
кг∙м 2 |
7,5∙10 -8 |
1,2∙10 -6 |
8∙10 -7 |
2,8∙10 -6 |
2,6∙10 -6 |
8∙10 -6 |
21∙10 -6 |
|
Сопротивление фазы |
Ом |
0,75 |
7 |
5 |
1 |
1,3 |
1,2 |
0,7 |
|
Электромагнитная постоянная времени |
мс |
Менее 0,5 |
Менее 0,5 |
Менее 0,5 |
Менее 0,5 |
Менее 0,5 |
Менее 0,5 |
Менее 0,5 |
|
Электромеханическая постоянная времени |
мс |
10 |
5 |
5 |
4 |
4 |
4 |
5 |
|
Число пар полюсов р |
- |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
|
Прочие параметры |
||||||||
|
*Габарит ØхL |
мм |
16х40 |
25х52 |
26х44 |
32х65 |
35х66 |
40х70 |
45х110 |
|
Тип статора |
- |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
|
**Тип датчика положения ротора |
- |
-ДХ -ЭЦ |
-ДХ |
-ВТ |
-ДХ -ЭЦ |
-ДХ -ЭЦ |
-ДХ -ЭЦ -ВТ |
-ДХ -ЭЦ -ВТ |
|
Примечания: * Размер L соответствует комплектации с датчиком положения ротора ДХ **Типы датчиков: ДХ – датчики Холла, ЭЦ – энкодер цифровой, ВТ – вращающийся трансформатор (sin, cos) *** При эксплуатации двигателей с датчиками типа ВТ максимальная частота вращения должна быть не более 6000 об/мин |
||||||||
