Разработка электронаносного агрегата в моноблочном герметичном исполнении для топливных и гидравлических систем с улучшенными техническими характеристиками. Модернизация электронасосного агрегата типа 1-ЭЦН.
Цель разработки
На базе применения нового электродвигателя (Электродвигатель бесконтактный постоянного тока ДБ80) обеспечить следующие характеристики:
1. Реализовать герметичное исполнение электронасосного агрегата, что позволит исключить предусмотренное на текущий момент выполнение дополнительных защитных мер (установка технологических заглушек на насосный агрегат) перед преодолением брода.
2. За счет отказа от щеточно-коллекторного узла кратно увеличен ресурс работы изделия (с имеющихся 400 до 4 000 часов).
3. Увеличить назначенный срок хранения (с имеющихся 8 лет до 12 лет безрегламентного хранения).
4. Предусмотреть возможность реализации многообразных режимов управления (режим «форсаж»), что позволяет применять насос в других модификациях изделий.
5. Унификация с существующей конструкцией насосного агрегата в части установочно-присоединительных размеров, а также сохранения двухпроводной схемы подключения за счет интеграции системы управления в корпус электродвигателя.
6. Возможность реализации однопроводной схема питания.
7. Устранение применения в схеме питания дополнительных фильтров подавления помех.
Назначение и область применения электронаносного агрегата
Электроприводной центробежный насос предназначен для создания подпора топлива на входе в основной топливный насос двигателя внутреннего сгорания, а также для перекачивания топлива из одной емкости в другую в изделиях специальной техники наземного базирования.

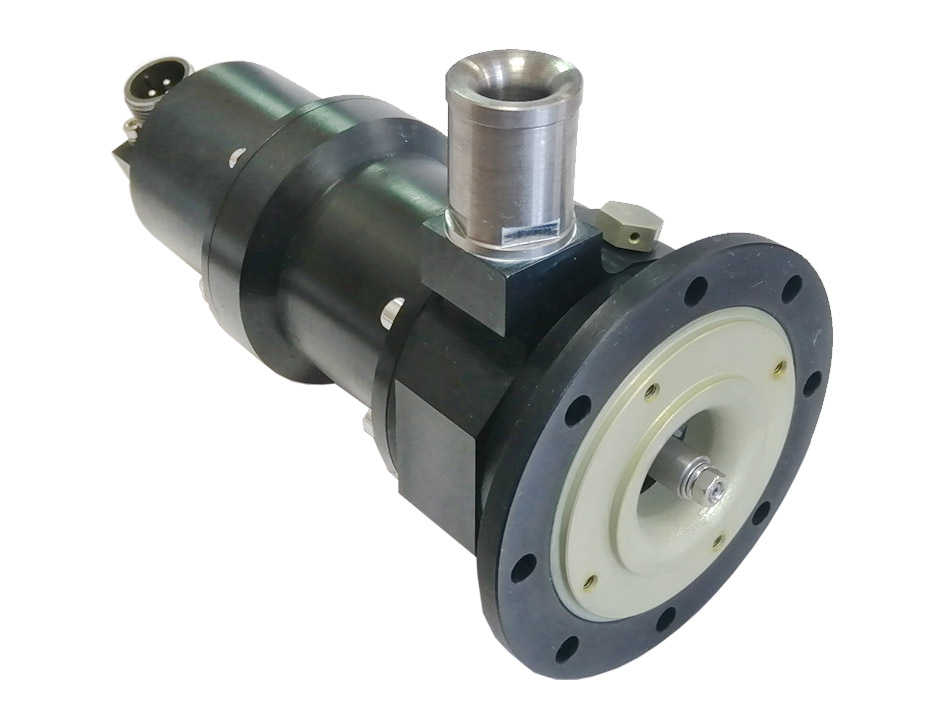

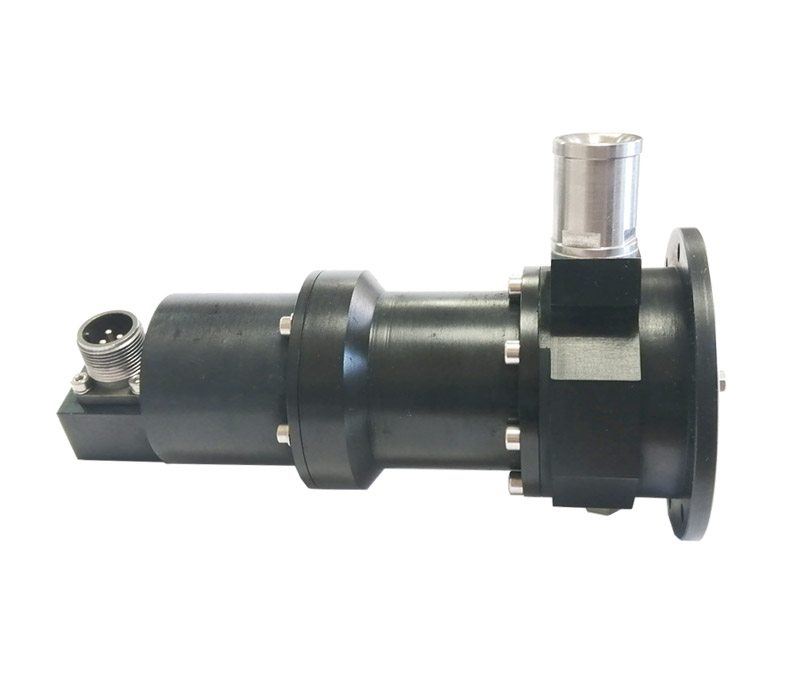

Технические характеристики базового варианта исполнения электронасосного агрегата «Центробежный электроприводной насос ЦЭН-2,8-000Г-1»:
|
№ п/п |
Наименование параметра, единица измерения |
Численное значение ЦЭН-2,8-000Г-1 |
|
|
Обычный режим |
Режим «форсаж» |
||
|
1 |
Напряжение питания от сети постоянного тока, В |
27 |
|
|
2 |
Частота вращения, об/мин |
5800±600 |
10000±1000 |
|
3 |
Потребляемый тока, не более, А |
5,8 |
14,5 |
|
4 |
Номинальный вращающий момент на валу, кгс∙см (Н∙м) |
0,97 (0,095) |
1,28 (0,125) |
|
5 |
Направление вращения вала |
Правое |
Правое |
|
6 |
Перепад давлений, создаваемый изделием, не менее, кПа (кгс/см 2 ) |
69 (0,7) |
137 (1,4) |
|
7 |
Производительность изделия, л/час |
600 |
600 |
|
8 |
Масса изделия, не более, кг |
2,9 |
2,9 |
|
9 |
Приводной двигатель |
2ДБ80-140/55-10/5,5-27-Д12 |
|
|
10 |
Режим работы |
Продолжительный S1 по ГОСТ 60034-1-2014 |
|
|
11 |
Степень защиты |
IP67 |
|
|
Примечание – Параметры п.4, 6, 7 таблицы 1 указаны при работе насоса на дизельном топливе ДТ-Л-40-К2 ГОСТ 305-2013, при температуре топлива (20±10) о С и напряжении на клеммах электродвигателя 27 В. |
|||

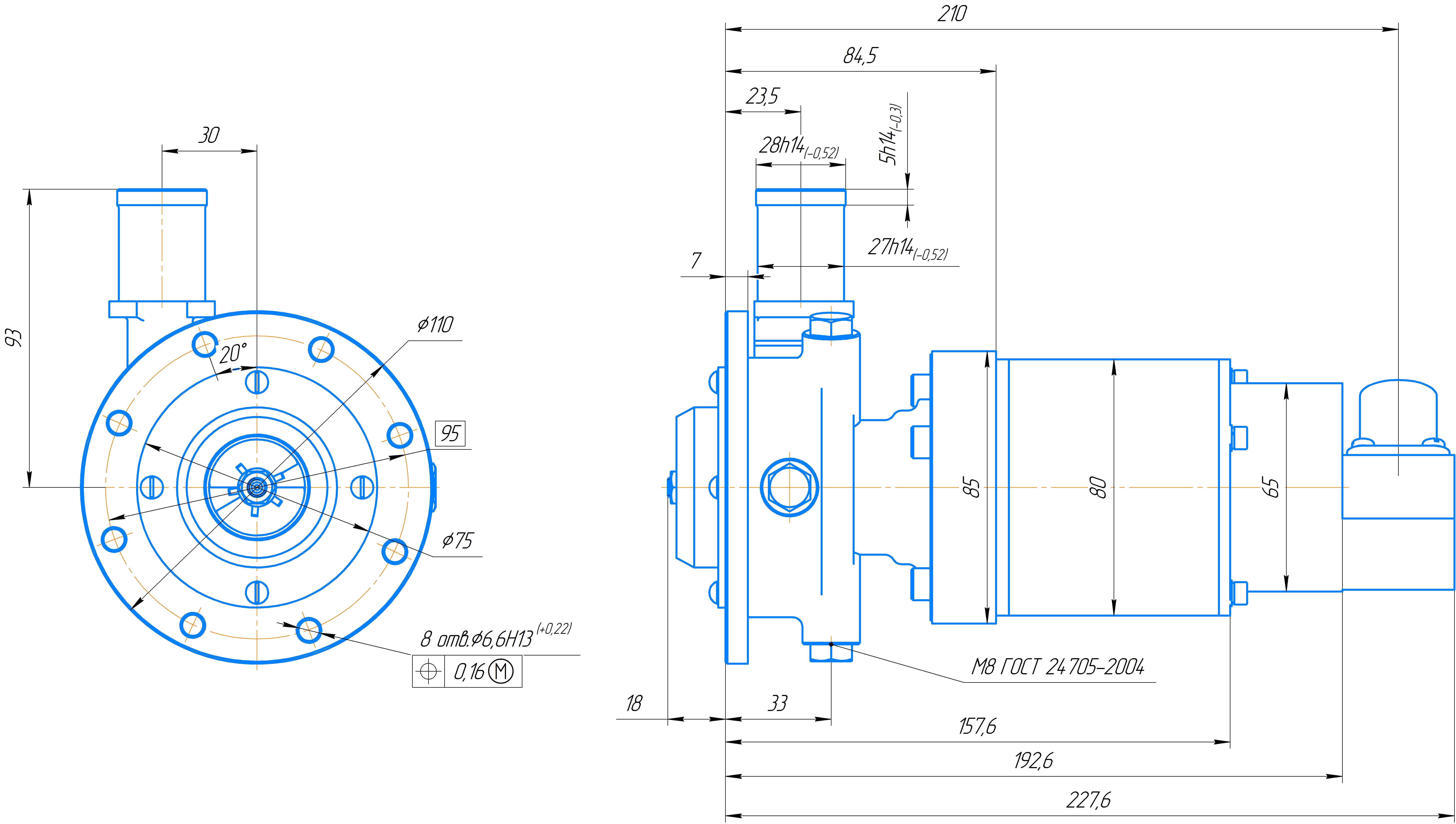

Габаритные, присоединительные и установочные размеры изделия:
