Высокоскоростная система сбора данных реального времени «КОЛИБРИ»

Заказчик:
Инициативная работа

При диагностике промышленного оборудования, проведении научных исследований или лабораторных испытаний новых изделий возникает необходимость сбора и обработки данных с датчиков для телеметрии различных систем.

«КОЛИБРИ» Высокоскоростная система сбора данных реального времени

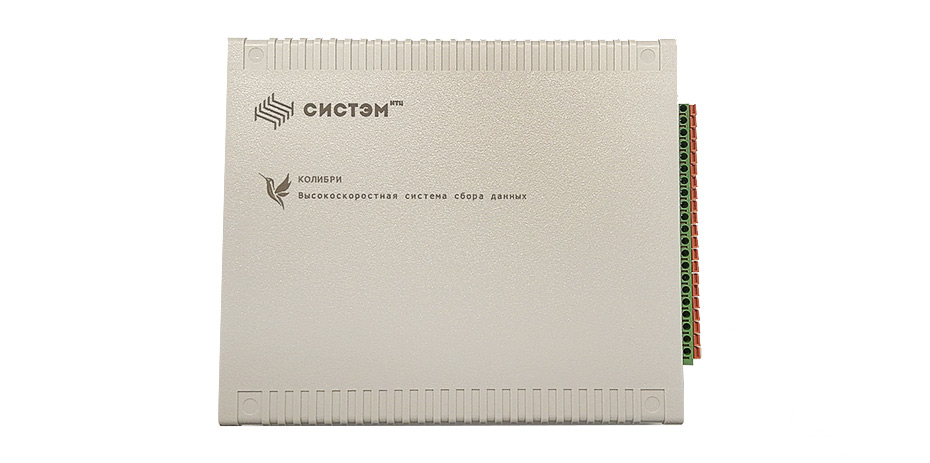

«КОЛИБРИ» - современный инструмент для сбора данных и передачи их по Ethernet на ПК или записи на флэш-карту.

Высокоскоростная система сбора данных реального времени для производства. Колибри

Основные технические характеристики:

  • 8 аналоговых входов
  • качество оцифровки 16 бит , 100 кГц для каждого аналогового входа
  • входной диапазон напряжения ±5В или ±10В
  • Ethernet-интерфейс связи с ПК
  • SD-карта памяти
  • 1 изолированный дискретный вход
  • 1 изолированный дискретный выход
  • питание от USB или внешнего источника 5В

Сферой применения системы «КОЛИБРИ» являются промышленные системы измерения и диагностики, испытательные и научно-исследовательские лаборатории.

«КОЛИБРИ» состоит из материнской платы, которая объединяет отдельные комплектные модули:

  • процессорный модуль «STM32F4 DISCOVERY»;
  • «AD7606 ARMFLY» - модуль аналого-цифрового преобразователя (АЦП);
  • «DP83848 Ethernet- WaveShare» - модуль Ethernet;
  • «SD Card 2 in 1 WaveShare» - модуль SD-карты;
  • «6N137» - оптические изолированные ИС дискретного ввода / вывода (DI/DO).

В настоящий момент разработаны следующие примеры программного обеспечения «КОЛИБРИ»:

  • DAQ_UDP_8ch_100kHz/ch - 8-канальный сбор данных (DAQ) с частотой 100 кС/с для каждого канала. Данные передаются по модулю Ethernet на хост-ПК и отображаются в графическом виде в режиме реального времени.
  • DAQ_SD_8ch_100kHz/ch - 8-канальный сбор данных (DAQ) с частотой 100 кС/с для каждого канала. Данные записываются на SD-карту.
