Завершены работы по разработке типоразмерного ряда моментных бесконтактных электродвигателей встраиваемого исполнения серии ДМ (16 исполнений, габариты от 32 до 120 мм) в зубцовом (серия ДМ) и беспазовом (серия 2ДМ) исполнении) - функциональных аналогов электродвигателей серий ДБМ, 2ДБМ, 3ДБМ, 5ДБМ (условное обозначение по ГОСТ 23264-78) производства ОАО «Машиноаппарат», а также электродвигателей серии ДББМ и ДБМВ.



Электродвигатели ДБМ от ОАО «Машиноаппарат» и их улучшенные аналоги

Предприятием Научно-технический центр «Электромеханические системы» (ООО НТЦ «Систэм») завершены работы по разработке типоразмерного ряда моментных бесконтактных электродвигателей встраиваемого исполнения серии ДМ (16 исполнений, габариты от 32 до 120 мм) в зубцовом (серия ДМ) и беспазовом (серия 2ДМ) исполнении).

Электродвигатели данной серии являются функциональными аналогами бесконтактных моментных электродвигателей серий ДБМ, 2ДБМ, 3ДБМ, 5ДБМ (условное обозначение по ГОСТ 23264-78) производства ОАО «Машиноаппарат», а также электродвигателей серии ДББМ и ДБМВ.

В настоящий момент предприятие НТЦ «Систэм» может производить полнофункциональные и улучшенные аналоги ряда электродвигателей производства ОАО «Машиноаппарат».

Электродвигатели ОАО «Машиноаппарат»

  • ДБМ 40 - 0,01 - 2,5 - 3 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 40 - 0,01 - 5 - 3 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 40 - 0,025 - 4 - 3 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 63 - 0,06 - 3 - 2 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 85 - 0,16 - 2 - 2 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 85 - 0,16 - 2 - 3 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 105 - 0,4 - 0,75 - 3 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 105 - 0,6 - 0,5 - 3 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 105 - 0,6 - 1 - 2 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 130 - 1,6 - 0,5 - 2 (электродвигатель производился ранее ОАО «Машиноаппарат»).

Разработка электродвигателей серии ДМ - аналог ДБМ

Разработка электродвигателей серии ДМ (полнофункционального аналога электродвигателей серии ДБМ) проводилась на основе следующих принципиальных требований, предъявляемых к электроприводу:

  1. Модульная конструкция электродвигателя и минимальная масса - расширение функциональных возможностей привода, и снижение номенклатур выпускаемых модулей);
  2. Возможность построения электродвигателя без редукторного привода - возможность повышения точности работы за счет отсутствия люфтов, значительного уменьшения мертвого хода, увеличение резонансной частоты, уменьшение моментов сухого трения. Так же отсутствие редуктора позволяет обеспечить длительное сканирование с высокой частотой, скачкообразные шаговые движения и другие специальные режимы работы, требующие от привода высоких ускорений и частых реверсов);
  3. Универсальность привода электродвигателя;
  4. Многофункциональность применения электродвигателя - расширение круга задач, поставленными перед современными приводами, большая гибкость в управлении автоматическими системами.

Виды моментных бесконтактных электродвигателей (аналогов электродвигателей ОАО «Машиноаппарат»)

Серия электродвигателей разделена на две группы:

  • электродвигатели ДМ (с пазовой, зубцовой обмоткой статора) и
  • электродвигатели 2ДМ (беспазовая, беззубцовая обмотка статора)

Данное решение было обусловлено, возможностью применения двигателей как в приводах повышенной точности, с предъявлением жестких требования к величине пульсаций вращающего момента по углу поворота ротора, так и в приводах меньшей точности, в которых предъявляются высокие требования к качеству движения ротора и где требования к уровню и характеру остаточного момента сопротивления и пульсациям момента менее жесткие. За основу было принято решение взять бесконтактную синхронную машину на постоянных магнитах. Бесконтактная машина дает возможность функционирования в тяжелых условиях и режимах, а синхронность электродвигателя обеспечивает лучшие энергетические и массогабаритные характеристики.

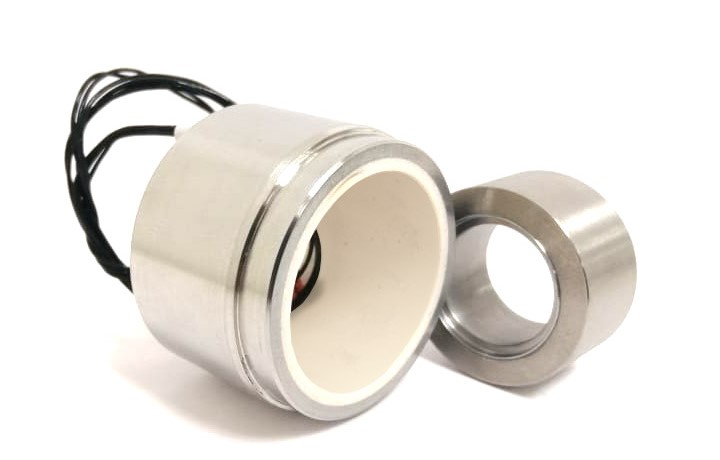

Электродвигатели ОАО Машиноаппарат, Бесконтактные двигатели серии ДБМ производства Машиноаппарат, ДБМ40

Электродвигатели серии ДМ - аналог ДБМ от ОАО «Машиноаппарат»

Бесконтактные встраиваемые электродвигатели серии ДМ получили широкое применение в изделиях специальной техники, а также в изделиях гражданского применения, таких как:

  • системы навигации и стабилизации летательных аппаратов (исполнительные механизмы элеронов БПЛА, приводные механизмы вооружения беспилотных летательных аппаратов, гиростабилизированные платформы.);
  • оптико-электронных системах наведения прицельных систем;
  • рулевых приводах;
  • ривода антенн стационарных;
  • подводные аппараты (гребные двигатели и двигатели привода рулей);
  • привода в робототехнике;
  • стенды и тренажерные системы;
  • криогенная техника (двигатели насосов для перекачки жидкого азота);
  • привода мотор-колес, электромобилей, велосипедов, мопедов, самокатов и тд;
  • медтехника (экзо скелет, функциональных протезы, привод инвалидных кресел, центрифуг и т.д.);
  • оборудовании для атомных электростанций.

Характеристики электродвигателей серии 2ДМ - аналогов серии ДБМ, 2ДБМ разработки ОАО «Машиноаппарат»

Основные характеристики отдельных исполнений электродвигателей серии 2ДМ (аналоги серии ДБМ, 2ДБМ разработки ОАО «Машиноаппарат») представлены в таблице ниже:

Наименование

2ДМ40-0,038-6-3

2ДМ40-0,05-5-3

2ДМ63-0,085-3-2

2ДМ85-0,12-2-3

2ДМ105-0,47-0,5-3

Номинальное напряжение питания, В

27

27

27

27

27

Приведенные к фазе коэффициенты: момента См, Н×м/А; ЭДС Се, В×с/рад

0,038

0,05

0,085

0,12

0,47

Частота вращения при идеальном холостом ходе, об/мин

6800±400

5200±300

3000±300

2100±250

550±50

Пусковой момент, Н×м, не менее

0,16

0,20

0,11

0,28

1,1

Сопротивление цепи фаза-фаза, Ом

7,1±0,5

5,7±0,4

8,3±0,9

6,5±0,5

6,5±0,5

Число фаз

3

3

2

3

3

Число пар полюсов

4

4

8

8

8

Момент инерции ротора, кг×м 2

0,5×10 -5

0,64×10 -5

0,7×10 -4

2,3×10 -4

1,5×10 -3

Масса, кг, не более

0,12

0,15

0,32

0,52

1,3

Электромагнитная постоянная времени, мс, не более

15

15

60

70

120

Материал магнитов

Nd-Fe-B

Nd-Fe-B

Sm-Co

Sm-Co

Sm-Co

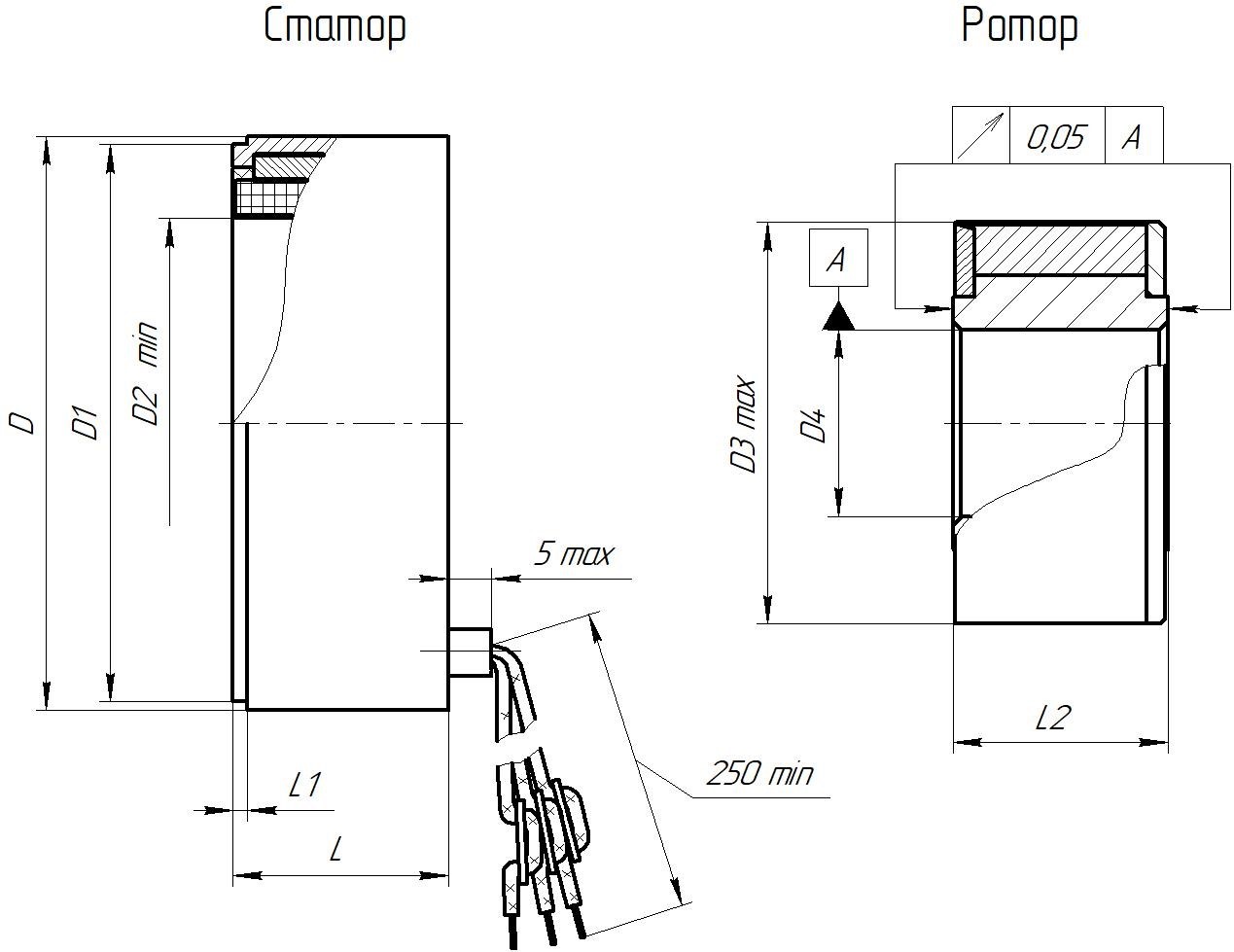

Габаритно-присоединительные размеры электродвигателей серии 2ДМ

Электродвигатели ОАО Машиноаппарат, Бесконтактные двигатели серии ДБМ производства Машиноаппарат



Наименование

D

D1

D2

D3

D4

L

L1

L2

2ДМ40-0,038-6-3

40h8- 0,039

38,8

28,4

28

13h7 +0,018

15

1

15

2ДМ40-0,05-5-3

40h8- 0,039

38,8

28,4

28

13h7 +0,018

20

1

20

2ДМ63-0,085-3-2

63h8- 0,046

59,5

50,8

50,2

28h7 +0,021

28

6

19

2ДМ85-0,12-2-3

85h8- 0,054

80

71

70,2

48h7 +0,025

34,5

7,3

26

2ДМ105-0,47-0,5-3

105h8- 0,054

101

90,5

89,5

60h7 +0,030

45

7,3

36

Функциональные аналоги электродвигателей:

  • ДБМ 40 - 0,01 - 2,5 - 3 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 40 - 0,01 - 5 - 3 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 40 - 0,025 - 4 - 3 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 63 - 0,06 - 3 - 2 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 85 - 0,16 - 2 - 2 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 85 - 0,16 - 2 - 3 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 105 - 0,4 - 0,75 - 3 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 105 - 0,6 - 0,5 - 3 (электродвигатель производился ранее ОАО «Машиноаппарат»);
  • ДБМ 105 - 0,6 - 1 - 2 (электродвигатель производился ранее ОАО «Машиноаппарат») ;
  • ДБМ 130 - 1,6 - 0,5 - 2 (электродвигатель производился ранее ОАО «Машиноаппарат»).

Электродвигатели нового исполнения

В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями.

Также наше предприятие готово рассмотреть вопрос разработки и изготовлению встраиваемых электродвигателей под индивидуальные требования Заказчика.
