Электродвигатель бесконтактный моментный 2ДМ63
Если вы не нашли интересующую продукцию мы готовые рассмотреть вопрос разработки и освоения в производстве электродвигателей под Ваши индивидуальные требования
Заполнить опросный лист
Для проработки данного вопроса, вы также можете связаться с анми по телефону +7(473)202-87-47 или e-mail: info@ntcsystem.ru
Менеджер: Александр Ткаченко
Электродвигатель бесконтактный моментный 2ДМ63-0,06-3-2
Наименование параметра |
Единица измерения |
Значение |
Амплитуда ЭДС, наводимая в фазе обмотки при частоте вращения ротора об/мин, не менее |
В |
16,5 при 3000 |
Неравенство фазных (линейных) ЭДС обмотки, не более |
% |
5 |
Сопротивление фазы постоянному току |
Ом |
8,3±0,9 |
Электромагнитная постоянная времени фазы, не более |
мс |
0,06 |
Пульсация максимального статического синхронизирующего момента, не более |
% |
7,5 |
Коэффициент искажения синусоидальной кривой ЭДС, не более |
% |
5 |
Значение номинального амплитудного напряжения питания |
В |
27 |
Частота вращения при идеальном холостом ходе |
об/мин |
2700 – 3400 |
Пусковой момент, не менее |
Н·м |
0,11 |
Пусковой ток, не более |
А |
3,5 |
Отношение величины максимального статического синхронизирующего момента к потребляемому току (СМ), приведенное к фазе |
Н∙м/А |
0,075 – 0,095 |
Отношение амплитуды ЭДС, наводимой в обмотке фазы к частоте вращения (Се), приведенное к фазе |
В∙с/рад |
0,075 – 0,095 |
Момент инерции ротора |
кг∙м2 |
0,7∙10-4 |
Масса, не более |
кг |
0,26 |
ОСОБЕННОСТИ

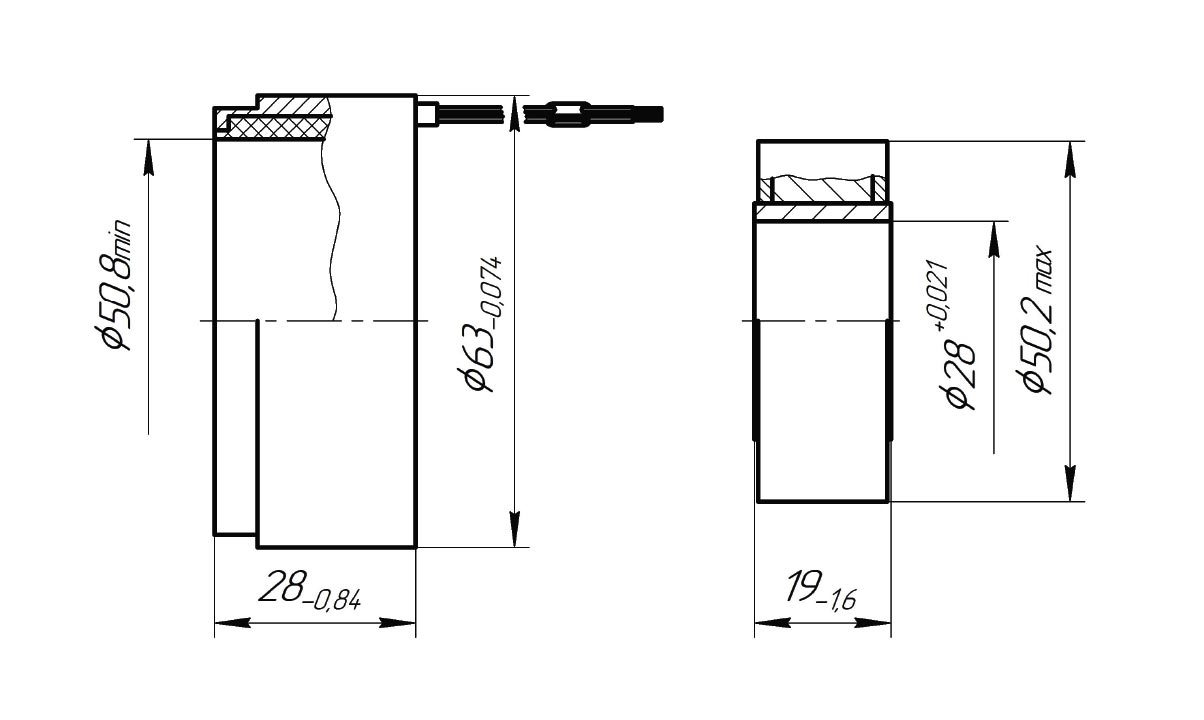

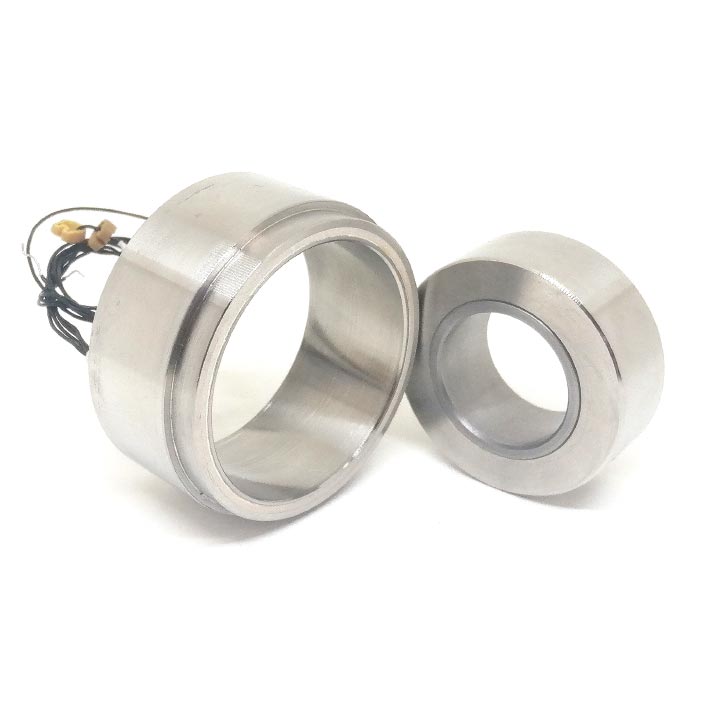

Двигатели данной серии изготавливаются и поставляются в виде двух сборочных единиц – статора, содержащего гладкую (беспазовую) обмотку и ротора с постоянными магнитами. Электродвигатели монтируются непосредственно в аппаратуру Заказчика. При этом встраиваемая конструкция электродвигателей обеспечивает уменьшение габаритов электропривода. Применение в конструкции гладкой (беспазовой) обмотки статора позволяет исключить реактивный остаточный момент сопротивления и минимизировать пульсации вращающего момента, что повышает точностные характеристики электромеханического узла. Примененные в магнитной системе редкоземельные магниты гарантируют значительные удельные энергетические характеристики машины. Двигатели данного исполнения как правило используются в безредукторных приводах следящих систем и быстродействующих системах угловой стабилизации высокой точности с жесткими требованиями по динамической ошибке.
ПРЕИМУЩЕСТВА
- высокие удельные характеристики (величина коэф-та момента Cm до 0,4 Н·м/А);
- высокое быстродействие (электромагнитная постоянная времени не более 5 мс );
- высокий ресурс (не менее 5 000 часов);
- применение гладкой обмотки статора позволяет исключить реактивный остаточный момент сопротивления и минимизировать пульсации вращающего момента;
- широкий диапазон эксплуатационных температур;
- работа в условиях жестких внешних воздействий;
- возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Температура окружающего воздуха – от минус 60 °С до 60 °С;
- Повышенная влажность воздуха 98% при 35 °С;
- Пониженное атмосферное давление – 1,45 мм рт. ст.;
- Ресурс – не менее 5 000 часов;
- Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С).
ОБЛАСТИ ПРИМЕНЕНИЯ
- электропривод антенн стационарных, передвижных и бортовых РЛС различного назначения;
- оптико-электронные системы обзора и наведения;
- подводные аппараты (гребные двигатели и двигатели привода рулей);
- быстродействующие системы угловой стабилизации;
- системы с повышенными показателями надежности и срока службы, в том числе работающие в особо тяжелых условиях эксплуатации;
- исполнительные системы роботов и манипуляторов;
- регулируемый привод в медицинском приборостроении (экзо скелет, функциональных протезы, привод инвалидных кресел, центрифуг и т.д.);
- приводы мотор-колес электрифицированных транспортных средств;
- системы создания регулируемой нагрузки (например, в спортивных тренажерах);
- товары бытового назначения (стиральные машины, кухонные комбайны и др.).
РАСШИФРОВКА ОБОЗНАЧЕНИЯ
2ДМ - Двигатель бесконтактный с беспазовой обмоткой
40 - Диаметр корпуса, мм
0,038 - Коэффициент момента, Н·м/А
6 - Частота вращения, (тыс. об/мин)
3 - Количество фаз
В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Наше предприятие готово выполнить разработку и изготовление электродвигателей под индивидуальные требования с учетом необходимых особенностей и специфики эксплуатации.
