Полное наименование:

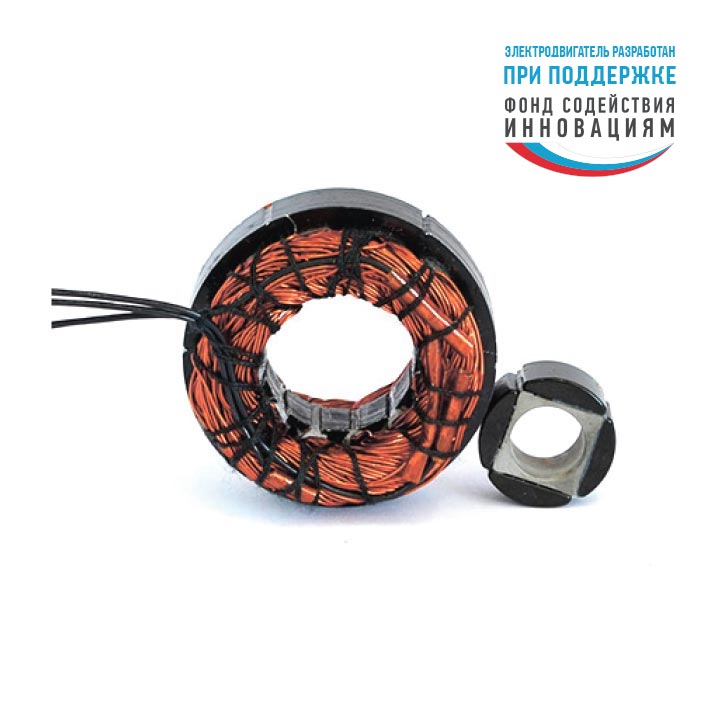

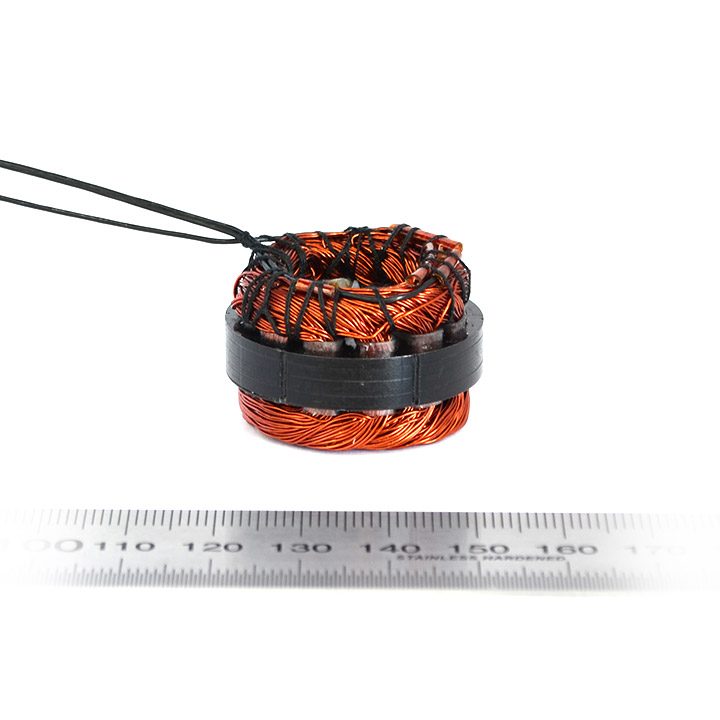

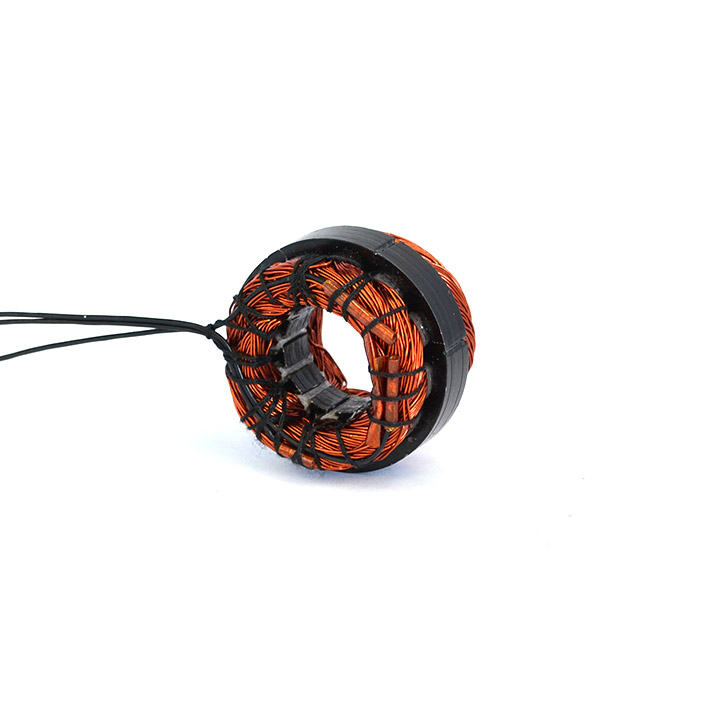

Серия бесконтактных электродвигателей ДМ32 встраиваемого исполнения.

Характеристики электродвигателя:

Характеристики электродвигателя

Наименование параметра

Величина

Тип электродвигателя

ДМ32-0,0077

ДМ32-0,019

ДМ32-0,02

ДМ32-0,059

Электрические параметры

Коэффициент ЭДС

(В·с)/рад

0,0077

0,019

0,02

0,059

Коэффициент момента

(Н·м)/А

0,0077

0,019

0,02

0,059

Сопротивление линии «фаза-фаза»

Ом

0,71

4,6

1,35

0,95

Индуктивность линии «фаза-фаза»

Гн

0,224·10 -3

1,4·10 -3

0,66·10 -3

1,2·10 -3

Момент двигателя продолжительный

Н·м

0,05

0,04

0,08

0,3

Момент двигателя максимальный

Н·м

0,14

0,14

0,26

0,96

Предельная частота вращения

об/мин

24000

24000

24000

24000

Момент инерции ротора

кг·м 2

1,57·10 -7

1,57·10 -7

3,14·10 -7

1,9·10 -6

Тепловая постоянная обмотки

°С/Вт

3,44

3,44

3,44

3,44

Максимальная температура обмотки

°С

155

155

155

155

Число полюсов

-

4

4

4

4

Масса, не более

кг

0,06

0,06

0,12

0,33

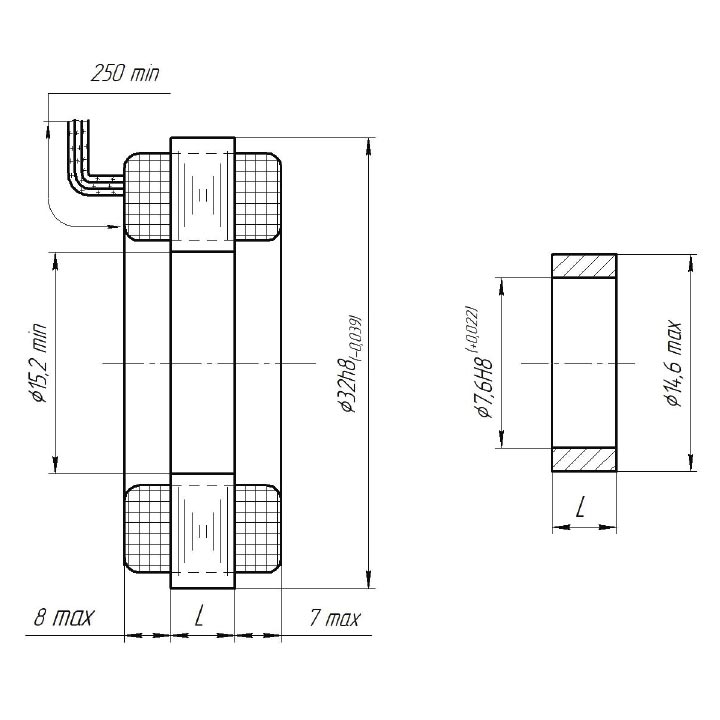

Габаритные размеры

Наружный диаметр статора

мм

Ø32 -0,039

Ø32 -0,039

Ø32 -0,039

Ø32 -0,039

Активная длина пакета (без учета лобовых частей обмотки)

мм

6,5±0,2

6,5±0,2

13 +1

76,5 +1

Внутренний диаметр ротора

мм

Ø7,6 +0,05

Ø7,6 +0,05

Ø7,6 +0,05

Ø7,6 +0,05
