Электродвигатель бесконтактный моментный 2ДМ85

Запрос предложения

Нажимая кнопку "Отправить" я даю согласие на обработку персональных данных.

Если вы не нашли интересующую продукцию мы готовые рассмотреть вопрос разработки и освоения в производстве электродвигателей под Ваши индивидуальные требования

Заполнить опросный лист

Для проработки данного вопроса, вы также можете связаться с анми по телефону +7(473)202-87-47 или e-mail: info@ntcsystem.ru

Менеджер: Александр Ткаченко

Полное наименование:

Электродвигатель бесконтактный моментный 2ДМ85-0,16-2-2

Характеристики электродвигателя:

Наименование параметра

Единица

измерения

2ДМ85-0,16-2-2

Амплитуда ЭДС, наводимая в фазе обмотки при частоте вращения ротора об/мин, не менее

В

16,2 при 2000

Неравенство фазных (линейных) ЭДС обмотки, не более

%

5

Сопротивление фазы постоянному току

Ом

5,0±0,5

Электромагнитная постоянная времени фазы, не более

мс

0,08

Пульсация максимального статического синхронизирующего момента, не более

%

7,5

Коэффициент искажения синусоидальной кривой ЭДС, не более

%

5

Значение номинального амплитудного напряжения питания

В

27

Частота вращения при идеальном холостом ходе

об/мин

2000 – 2350

Пусковой момент, не менее

Н·м

0,27

Пусковой ток, не более

А

6



Нормы значений справочных параметров

Наименование параметра

Единица

измерения

2ДМ85-0,16-2-2

Отношение величины максимального статического синхронизирующего
момента к потребляемому току (С М ), приведенное к фазе

Н×м/А

0,11 – 0,13

Отношение амплитуды ЭДС, наводимой в обмотке фазы к частоте вращения (C Е ), приведенное к фазе

В×с/рад

0,11 – 0,13

Момент инерции ротора

кг×м 2

2,3×10 -4

ОСОБЕННОСТИ

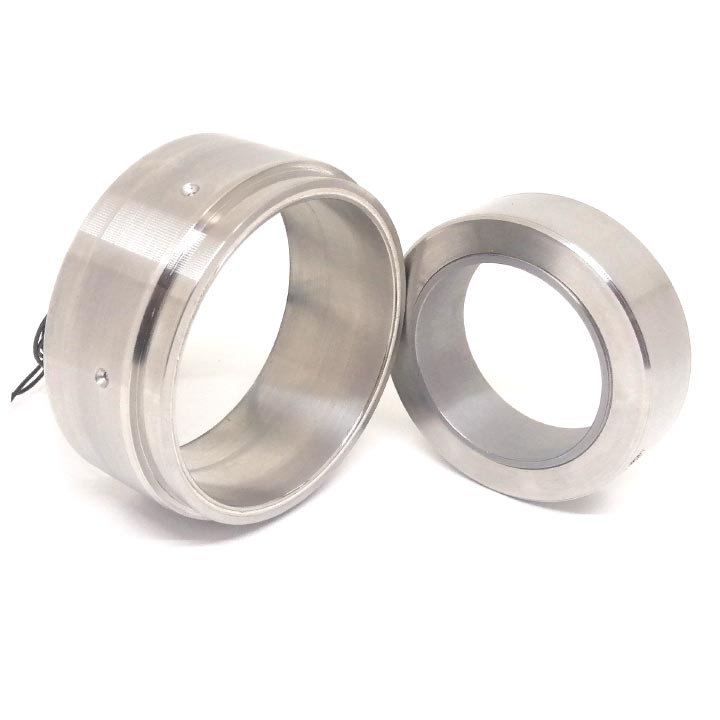

Двигатели данной серии изготавливаются и поставляются в виде двух сборочных единиц – статора, содержащего гладкую (беспазовую) обмотку и ротора с постоянными магнитами. Электродвигатели монтируются непосредственно в аппаратуру Заказчика. При этом встраиваемая конструкция электродвигателей обеспечивает уменьшение габаритов электропривода. Применение в конструкции гладкой (беспазовой) обмотки статора позволяет исключить реактивный остаточный момент сопротивления и минимизировать пульсации вращающего момента, что повышает точностные характеристики электромеханического узла. Примененные в магнитной системе редкоземельные магниты на основе сплавов Nd-Fe-B и Sm-Co гарантируют значительные удельные энергетические характеристики машины. Двигатели данного исполнения как правило используются в безредукторных приводах следящих систем и быстродействующих системах угловой стабилизации высокой точности с жесткими требованиями по динамической ошибке

ПРЕИМУЩЕСТВА

  • высокие удельные характеристики (величина коэф-та момента Cm до 0,4 Н.м/А);
  • высокое быстродействие (электромагнитная постоянная времени от … до … мс );
  • высокий ресурс (до 50 000 часов);
  • применение гладкой обмотки статора позволяет исключить реактивный остаточный момент сопротивления и минимизировать пульсации вращающего момента;
  • широкий диапазон эксплуатационных температур;
  • работа в условиях жестких внешних воздействий;
  • возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающего воздуха – от минус 60 °С до 60 °С
  • Повышенная влажность воздуха 98% при 35 °С
  • Пониженное атмосферное давление – 1,45 мм рт ст
  • Ресурс – не менее 50 000 часов
  • Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С)

ОБЛАСТИ ПРИМЕНЕНИЯ

  • электропривод антенн стационарных, передвижных и бортовых РЛС различного назначения;
  • оптико-электронные системы обзора и наведения;
  • подводные аппараты (гребные двигатели и двигатели привода рулей);
  • быстродействующие системы угловой стабилизации;
  • системы с повышенными показателями надежности и срока службы, в том числе работающие в особо тяжелых условиях эксплуатации;
  • исполнительные системы роботов и манипуляторов;
  • регулируемый привод в медицинском приборостроении (экзо скелет, функциональных протезы, привод инвалидных кресел, центрифуг и т.д.);
  • приводы мотор-колес электрифицированных транспортных средств;
  • системы создания регулируемой нагрузки (например, в спортивных тренажерах);
  • товары бытового назначения (стиральные машины, кухонные комбайны и др.).

РАСШИФРОВКА ОБОЗНАЧЕНИЯ

2ДМ - Двигатель бесконтактный с беспазовой обмоткой
40 - Диаметр корпуса, мм
0,038 - Коэффициент момента, Н·м/А
6 - Частота вращения, об/мин
3 - Количество фаз

В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Также наше предприятие готово рассмотреть вопрос разработки и изготовлению встраиваемых электродвигателей с гладким статором под индивидуальные требования Заказчика с учетом необходимых особенностей и специфики эксплуатации.
