Полное наименование:

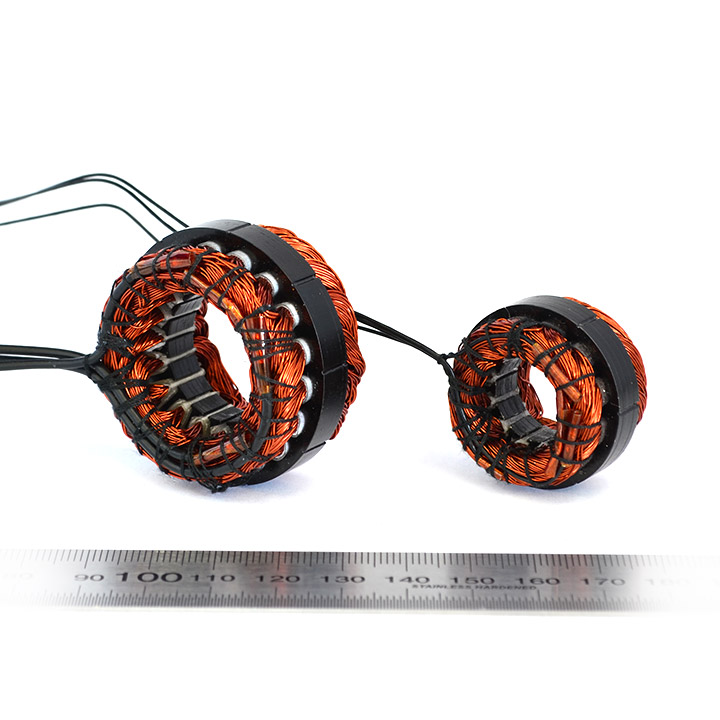

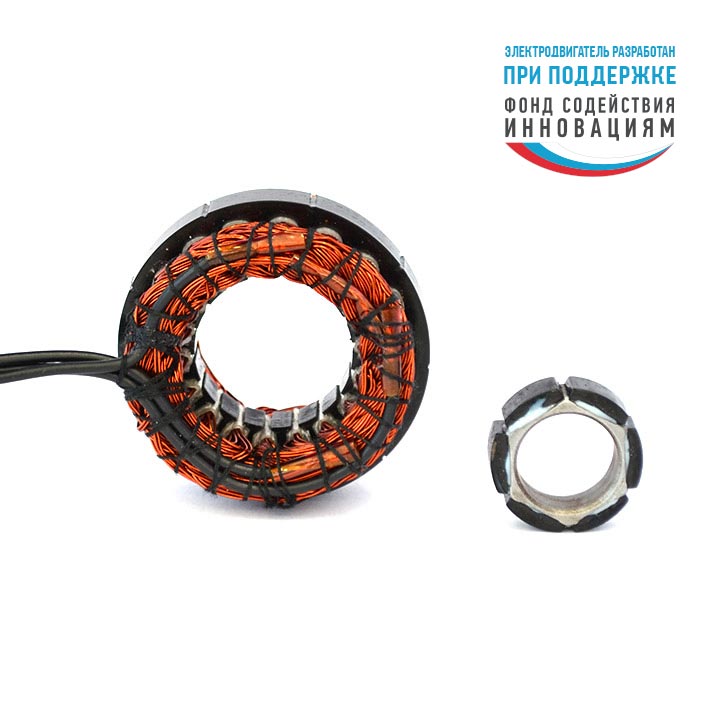

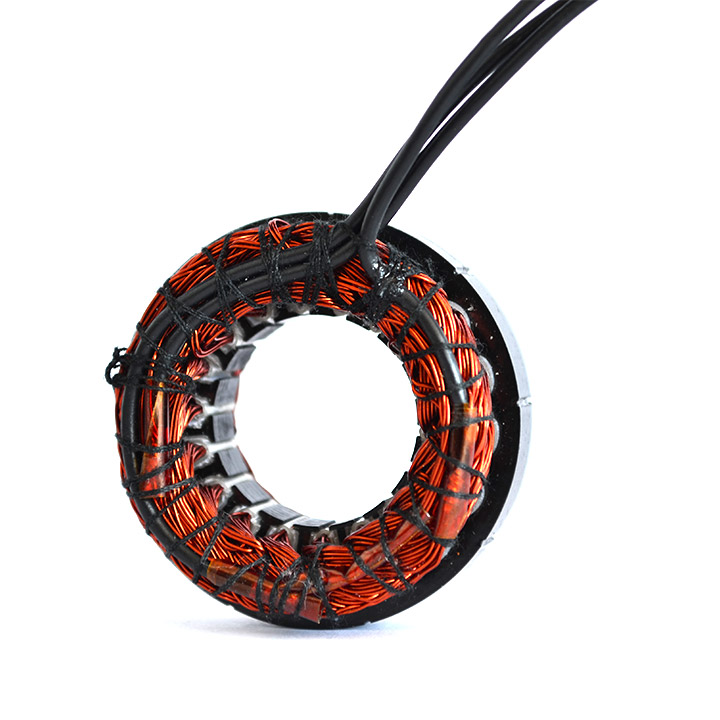

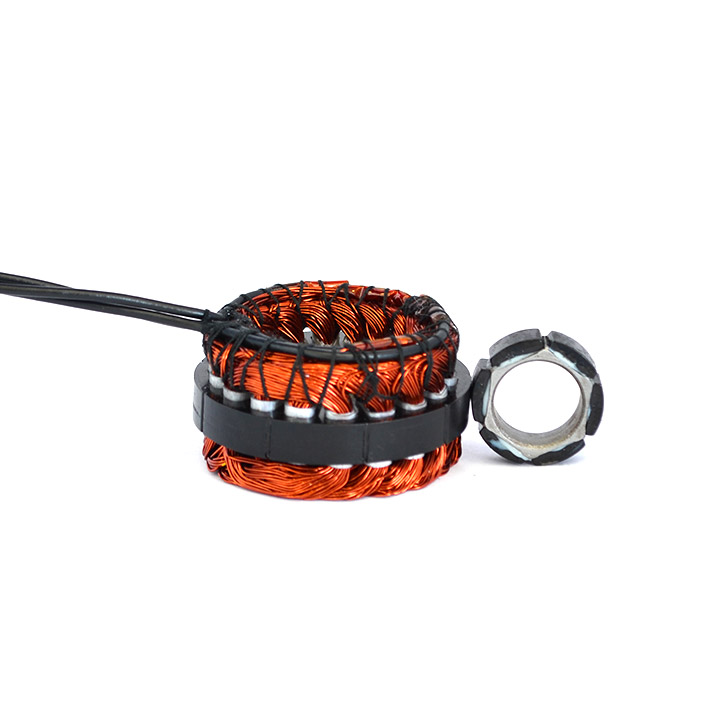

Серия бесконтактных электродвигателей ДМ44 встраиваемого исполнения.

Характеристики электродвигателя:



Наименование параметра

Величина

Тип электродвигателя

ДМ44-0,023

ДМ44-0,037

ДМ44-0,06

ДМ44-0,09

Электрические параметры

Коэффициент ЭДС

(В·с)/рад

0,023

0,037

0,06

0,09

Коэффициент момента

(Н·м)/А

0,023

0,037

0,06

0,09

Сопротивление линии «фаза-фаза»

Ом

1,5

1,2

1

0,9

Индуктивность линии «фаза-фаза»

Гн

0,7·10 -3

0,8·10 -3

1,1·10 -3

1,3·10 -3

Момент двигателя продолжительный

Н·м

0,11

0,21

0,37

0,6

Момент двигателя максимальный

Н·м

0,36

0,66

1,16

1, 88

Предельная частота вращения

об/мин

24000

24000

24000

24000

Момент инерции ротора

кг·м 2

6,9·10 -7

1,41·10 -6

2,9·10 -6

5,8·10 -6

Тепловая постоянная обмотки

°С/Вт

2,36

2,36

2,36

2,36

Максимальная температура обмотки

°С

155

155

155

155

Число полюсов

-

6

6

6

6

Масса, не более

кг

0,10

0,18

0,36

0,70

Габаритные размеры

Наружный диаметр статора

мм

Ø44,5 -0,039

Ø44,5 -0,039

Ø44,5 -0,039

Ø44,5 -0,039

Активная длина пакета (без учета лобовых частей обмотки)

мм

6,5±0,2

13 +1

25,5 +1

51 +1

Внутренний диаметр ротора

мм

Ø14 +0,043

Ø14 +0,043

Ø14 +0,043

Ø14 +0,043
