Электродвигатель бесконтактный моментный ДМ70 (ДМ70-0,16-3-2; ДМ70-0,16-3-3; ДМ70-0,16-0,9-3)
|
Наименование параметра |
Единица измерения |
Значение |
||
|
|
|
ДМ70-0,16-3-2 |
ДМ70-0,16-3-3 |
ДМ70-0,16-0,9-3 |
|
Число пар полюсов |
p |
8 |
8 |
10 |
|
Число фаз m / число выводов N |
m |
m=2 N=8 |
m=3 N=6 |
m=3 N=3 |
|
Амплитуда ЭДС, наводимая в фазе обмотки при частоте вращения ротора 3000 об/мин, не менее |
В |
23,5 |
16,8 |
29,0 |
|
Максимальный статический синхронизирующий момент, не менее |
Н×м |
0,16 |
0,16 |
0,16 |
|
Потребляемый ток при максимальном статическом синхронизирующем моменте, не более |
А |
2,4 |
2,4 |
1,0 |
|
Неравенство фазных ЭДС обмотки, не более |
% |
5 |
5 |
5 |
|
Сопротивление обмотки статора при 20 °С* |
Ом |
1,45±0,15 |
1±0,1 |
3,7±0,04 |
|
Электромагнитная постоянная времени фазы, не более |
мс |
0,4 |
0,25 |
0,5 |
|
Угловой сдвиг между фазами обмоток |
эл. град |
90±3 |
120±3 |
120±3 |
|
Пульсация максимального статического синхронизирующего момента, не более |
% |
7,5 |
7,5 |
7,5 |
|
Статический момент сопротивления, не более |
Н×м |
0,015 |
0,015 |
0,015 |
|
Коэффициент момента, приведенный к фазе |
(Н×м)/А |
0,09 |
0,06 |
0,16 |
|
Коэффициент ЭДС, приведенный к фазе |
(В×с)/рад |
0,09 |
0,06 |
0,16 |
|
Момент инерции ротора |
кг×м2 |
7,5×10-5 |
7,5×10-5 |
4,5×10-5 |
|
Масса, не более |
кг |
0,36 |
0,36 |
0,25 |
|

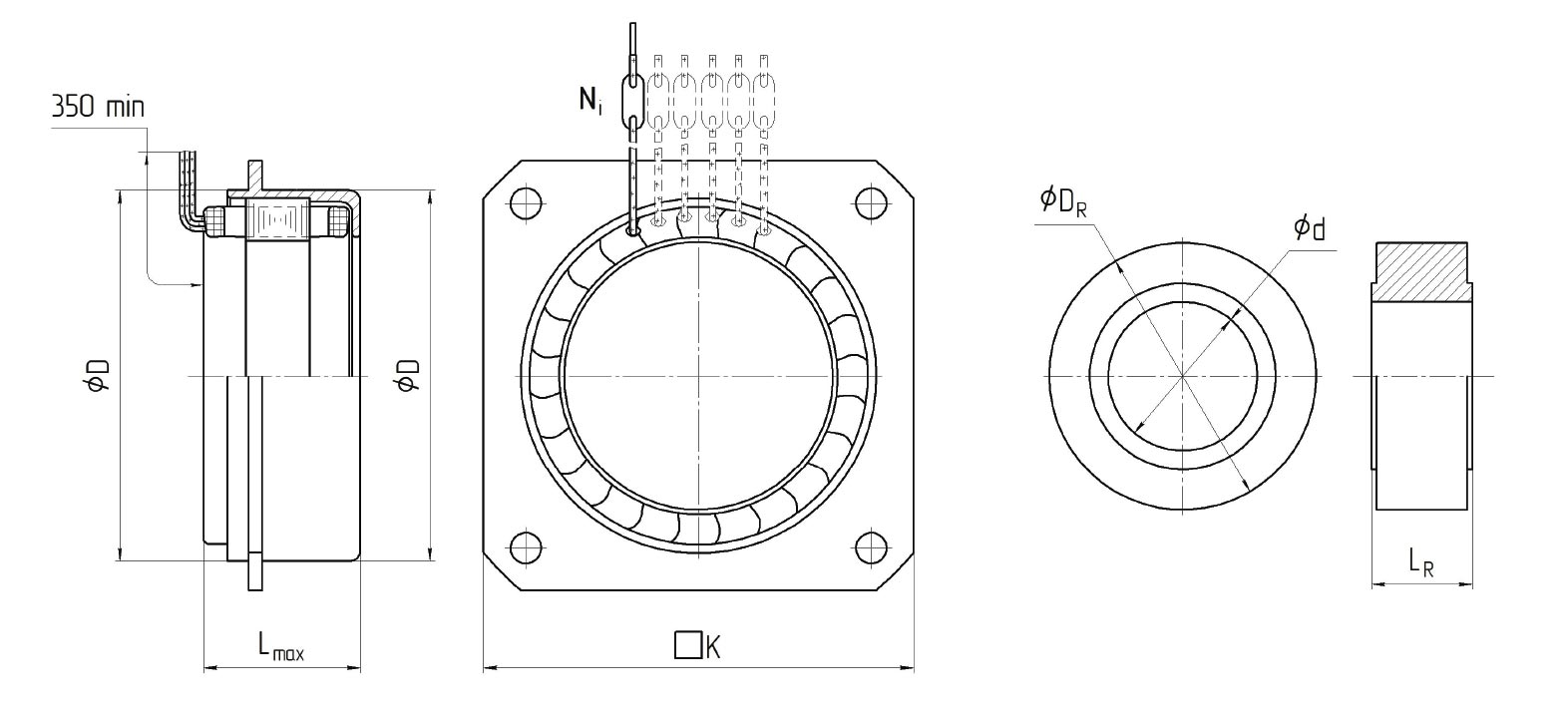

Габаритные размеры: |
|
|||
|
d х DB x LR |
мм |
28 х 50,2 х 19 |
28 х 50,2 х 19 |
36 х 48,5 х 15 |
|
D x DR х LMAX |
мм |
70 х 81 х 37 |
70 х 81 х 35 |
70 х 81 х 20 |
Примечание:
Указано сопротивление фазы для двигателя ДМ70-0,16-3-3, ДМ70-0,16-0,9-3 и сопротивление секции фазы для двигателя ДМ70-0,16-3-2.
ОСОБЕННОСТИ

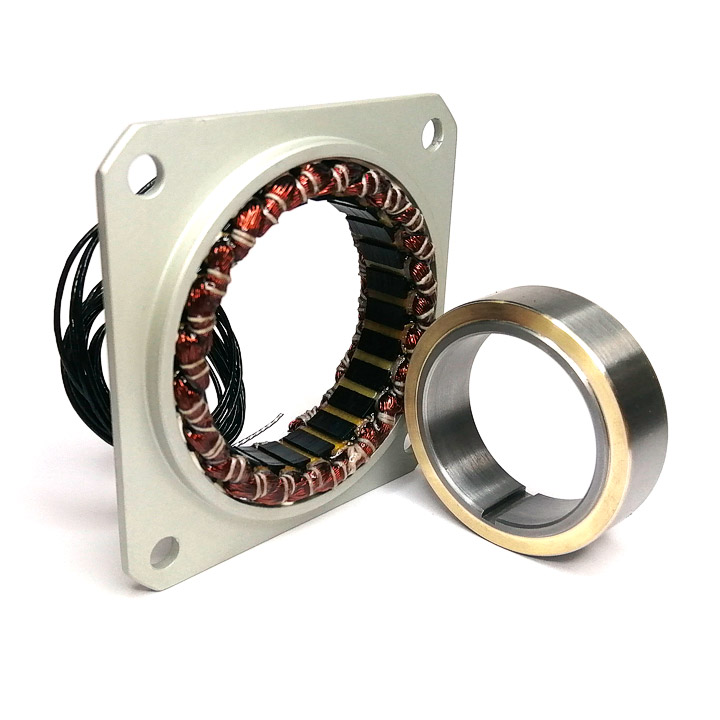

Двигатели данной серии конструктивно представляют собой две сборочные единицы – статор и ротор, которые монтируются непосредственно в изделии потребителя. Благодаря специальной конфигурации магнитной системы минимизированы пульсации вращающего момента, что повышает точностные характеристики электромеханического узла. Встраиваемая конструкция электродвигателей позволяет уменьшить габариты электропривода. Примененные в магнитной системе редкоземельные магниты обеспечивают высокий магнитный поток в небольшом объеме, что гарантирует значительные удельные энергетические характеристики машины, а минимизация лобовых частей обмотки, выполненная в двигателе, обеспечивает предельно низкие габаритные размеры.
ПРЕИМУЩЕСТВА
- высокие удельные характеристики (величина коэф-та момента Cm до 0,44 Н·м/А);
- высокое быстродействие (электромеханическая постоянная времени не более 5 мс);
- высокий ресурс (не менее 5 000 часов);
- специальная конфигурация магнитной системы позволяет минимизировать пульсации вращающего момента;
- применение специальных схем обмотки статора позволяет минимизировать вылет лобовых частей
- возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Температура окружающего воздуха – от минус 60 °С до 60 °С;
- Повышенная влажность воздуха 98% при 35 °С;
- Пониженное атмосферное давление – 1,45 мм рт. ст.;
- Ресурс – не менее 5 000 часов;
- Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С)
ОБЛАСТИ ПРИМЕНЕНИЯ
- электроривод антенн стационарных, передвижных и бортовых РЛС различного назначения;
- оптико-электронные системы обзора и наведения;
- подводные аппараты (гребные двигатели и двигатели привода рулей);
- быстродействующие системы угловой стабилизации;
- системы с повышенными показателями надежности и срока службы, в том числе работающие в особо тяжелых условиях эксплуатации;
- исполнительные системы роботов и манипуляторов;
- регулируемый привод в медицинском приборостроении (экзо скелет, функциональных протезы, привод инвалидных кресел, центрифуг и т.д.);
- приводы мотор-колес электрифицированных транспортных средств;
- системы создания регулируемой нагрузки (например, в спортивных тренажерах);
- товары бытового назначения (стиральные машины, кухонные комбайны и др.).
РАСШИФРОВКА ОБОЗНАЧЕНИЯ
ДМ 70 - 0,73 - 3,9 - 3
- ДМ - Двигатель бесконтактный моментный
- 70 - Диаметр корпуса, мм
- 0,73 - Коэффициент момента, Н·м/А
- 3,9 - Частота вращения (тыс. об/мин)
- 3 - Количество фаз
В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Наше предприятие готово выполнить разработку и изготовление электродвигателей под индивидуальные требования с учетом необходимых особенностей и специфики эксплуатации.
