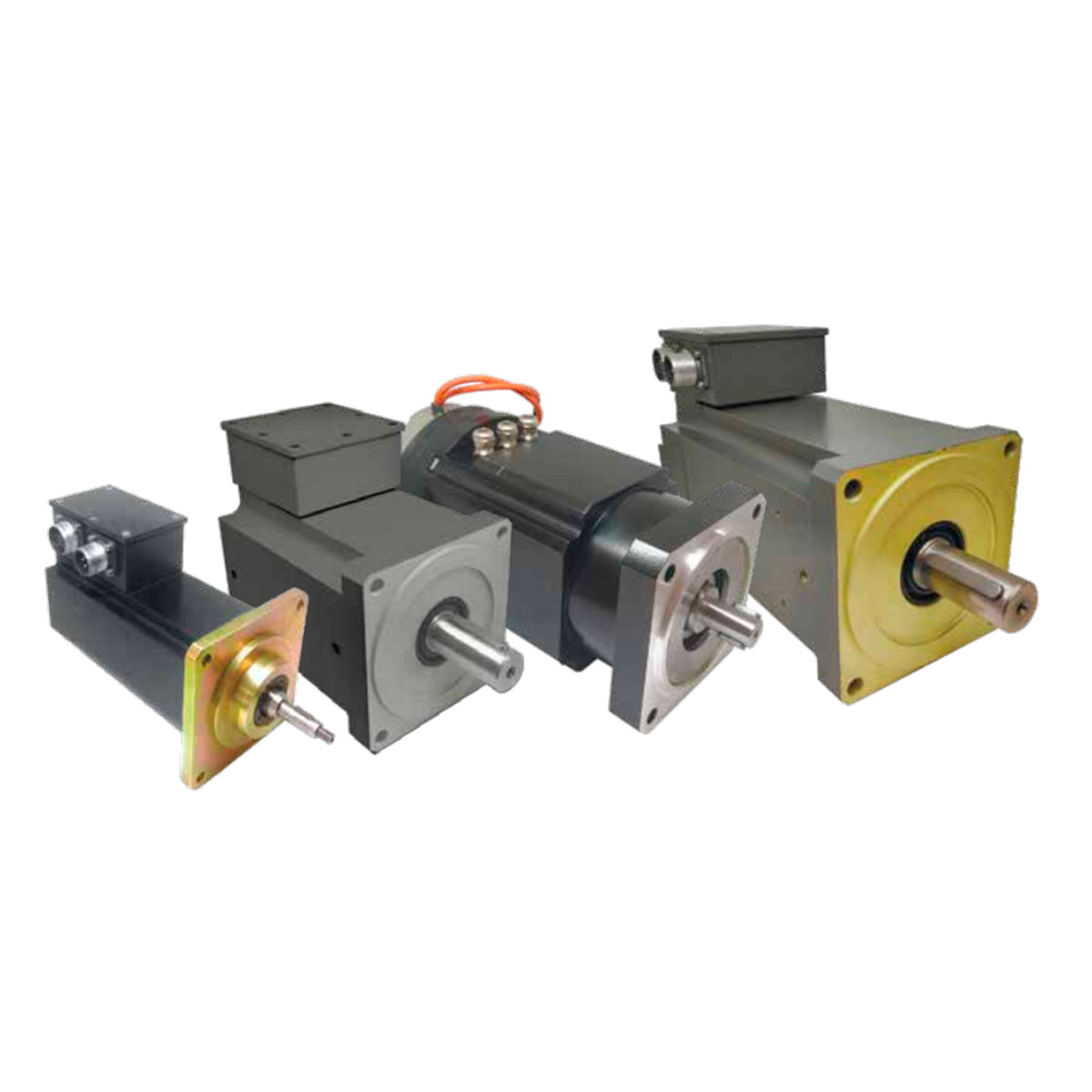

Электродвигатель синхронный СДМ1,5; СДМ1,5-01; СДМ3,0; СДМ3,0-01; СДМ4,0; СДМ7,5
Серия СДМ включает в себя типоразмерный ряд электродвигателей от 1,0 до 7,5 кВт. Электродвигатели серии СДМ по конструкции представляют собой трехфазные синхронные машины с возбуждением от постоянных магнитов и предназначены для применения в изделиях общепромышленной техники.
Могут быть применены как в составе частотно-регулируемых приводов, так и в составе сервопривода.
Штатно в конструкцию электродвигателей встроен синусно-косинусный вращающийся трансформатор типа БВТ-36. По желанию потребителя электродвигатели могут быть укомплектованы иным типом датчика положения ротора.
|
Наименование параметра |
|
Единица измерения |
||||
|
|
|
СДМ1,5 |
СДМ3,0 |
СДМ3,0-01 |
СДМ5,5 |
СДМ7,5 |
|
Число пар полюсов |
р |
3 |
5 |
5 |
5 |
5 |
|
Число фаз |
m |
3 |
3 |
3 |
3 |
3 |
|
Номинальное напряжение на звене постоянного тока |
В |
220 |
220 |
540 |
540 |
540 |
|
Номинальная полезная мощность |
кВт |
1,5 |
3,0 |
3,0 |
4,0 |
7,5 |
|
Частота идеального холостого хода |
об/мин |
6000 |
6000 |
6000 |
4500 |
3500 |
|
Номинальная частота вращения |
об/мин |
5000 |
5000 |
5000 |
4200 |
3000 |
|
Номинальный момент нагрузки |
Н·м |
3,0 |
6,0 |
6,0 |
8,5 |
24,0 |
|
Номинальный ток |
А |
12 |
21 |
21 |
9 |
19 |
|
Сопротивление обмотки статора |
Ом |
0,85±0,09 |
0,095±0,01 |
0,8±0,1 |
0,4±0,04 |
0,48±0,05 |
|
Электромагнитная постоянная времени, не более |
мс |
2,5 |
5,0 |
5,0 |
8,0 |
8,0 |
|
Кратность пускового момента |
о.е. |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
|
Коэффициент момента |
Н∙м/А |
0,42 |
0,32 |
0,8 |
0,9 |
1,35 |
|
Коэффициент ЭДС |
В∙с/рад |
0,42 |
0,32 |
0,8 |
0,9 |
1,35 |
|
Момент инерции ротора |
кг∙м2 |
2,7∙10-4 |
10∙10-4 |
10∙10-4 |
5,5∙10-4 |
20∙10-4 |
|
Масса |
кг |
6,7 |
11,8 |
11,8 |
10,0 |
21,5 |
|

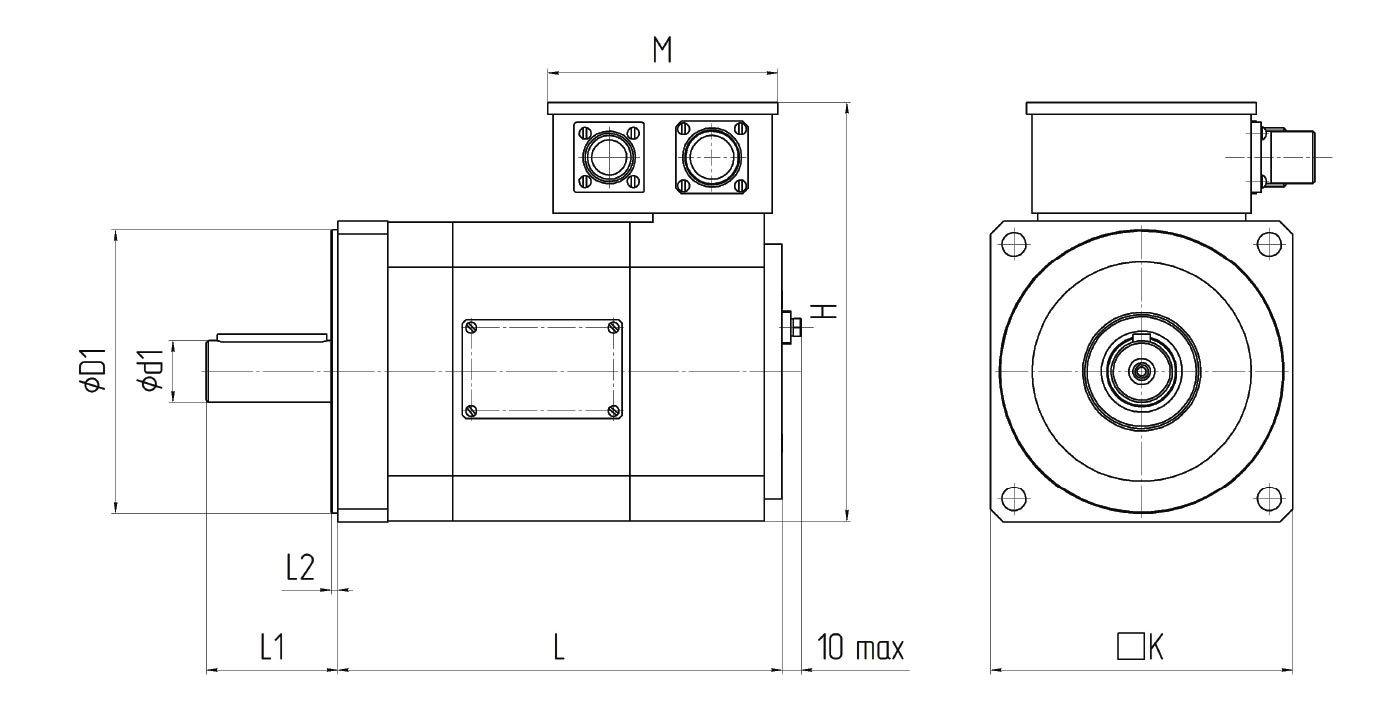

Габаритные размеры: |
|
|
|
|
|
|
|
К ×L |
мм |
88 ×230 |
138 ×205 |
138 ×290 |
115 ×205 |
138 ×290 |
|
D1×L2 |
мм |
80×2,5 |
130×3,0 |
130×3,0 |
110×2,5 |
130×3,0 |
|
d1×L1 |
мм |
14×30 |
28×60 |
28×60 |
24×50 |
28×60 |
Особенности:
Синхронные двигатели c постоянными магнитами – отдельный класс электромеханических устройств, имеющих свои конструктивные и технические особенности.
В зависимости от требуемых параметров и области применения изделия конструируются с различными видами магнитных систем, что напрямую влияет на их функциональные особенности.
Синхронные двигатели c постоянными магнитами надежны в работе, обладают технологичной конструкцией, могут использоваться в качестве эффективных исполнительных устройств различных систем электропривода и автоматизации, таких как:
- робототехнические комплексы;
- электропривод антенн стационарных, передвижных и бортовых РЛС различного назначения;
- сервопривод;
- частотно-регулируемых электропривод;
- системы/комплексы с повышенными показателями надежности и срока службы, в том числе работающие в особо тяжелых условиях эксплуатации и т.д.
В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Наше предприятие готово выполнить разработку и изготовление синхронных электродвигателей под индивидуальные требования с учетом необходимых особенностей и специфики эксплуатации.
