Полное наименование:

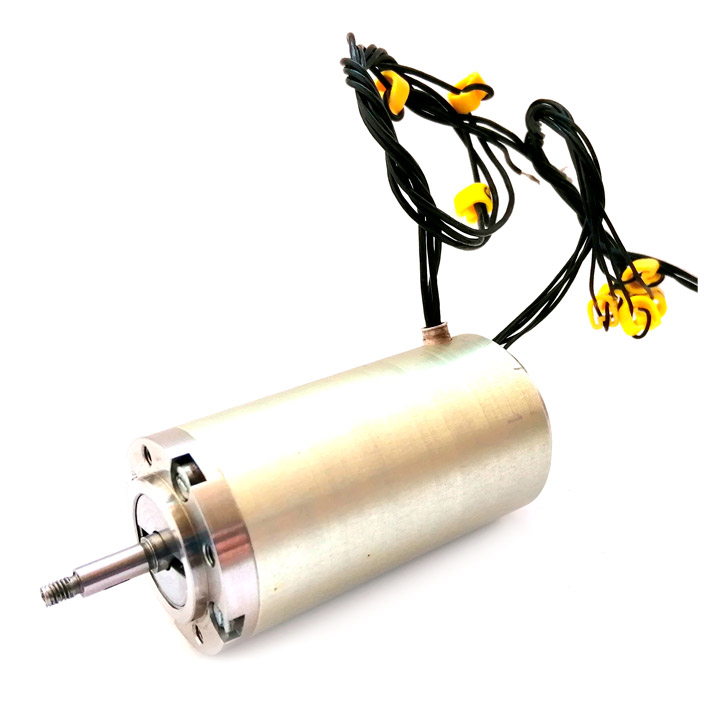

Электродвигатель бесконтактный ДБУ30-0,04-6,5-3

Характеристики изделия:

Наименование параметра

Единица измерения

Значение

Номинальная мощность на валу, не менее

Вт

35

Номинальное напряжение питания

В

27

Номинальный ток, не более

А

1,8

Скорость холостого хода

об/мин

6500±500

Коэффициент ЭДС

В·с/рад

0,04

Развиваемый момент при номинальной мощности

Н·м

0,06

Коэффициент момента

Н·м/А

0,04

Пусковой момент, не менее

Н·м

0,4

Момент инерции ротора

кг·м2

2,8·10-6

Сопротивление линии «фаза-фаза»

Ом

2±0,2

Индуктивность линии «фаза-фаза»

мкГн

250

Электромагнитная постоянная времени обмотки

мс

0,13

Электромеханическая постоянная времени

мс

6

Количество фаз статора

m

3

Соединение фаз статора

-

звезда

Число пар полюсов (число полюсов)

р (2р)

2 (4)

Встроенный датчик положения ротора

биполярные микросхемы на эффекте Холла

Масса, не более

кг

0,25

Примечание: по желанию потребителя электродвигатель может быть укомплектован цифровым датчиком положения ротора с форматом передачи данных – SSI/SPI. Разрядность датчика от 10 до 12 бит.

ОСОБЕННОСТИ

Бесконтактные электродвигатели постоянного тока со встроенными датчиками положения ротора различного типа исполнения. В зависимости от требований к точностным характеристикам электропривода, условиям эксплуатации, а также способам управления двигатели, по желанию потребителя, могут комплектоваться различными вариантами датчиков обратной связи. Стандартное исполнение двигателя имеет встроенный датчик положения ротора в виде фазовращателя, разработки и производства НТЦ «Систэм». Датчик положения состоит из модулятора фазы и статора с трехфазной обмоткой возбуждения и информационной однофазной обмоткой. Коэффициент передачи между обмотками датчика не менее 0,4. В двигателях данной серии применена технология гладкой обмотки, обеспечивающая ряд основных преимуществ, среди которых: отсутствие реактивного остаточного момента и сокращение пульсаций вращающего момента; низкие потери в стали по сравнению с зубцовой конструкцией статора, что ведет к увеличению кпд; низкий уровень вибрации двигателя при работе. Использование постоянных магнитов на основе сплавов редкоземельных металлов позволяет достичь высоких энергетических и динамических показателей. Двигатели могут быть применены в приборостроении, радиоэлектронике, авиационной технике, а также в различных системах автоматического регулирования. По согласованию с Заказчиком двигатели могут комплектоваться блоками управления (внешними и встроенного исполнения) разработки и производства нашего предприятия.

ПРЕИМУЩЕСТВА

  • высокие удельные характеристики;
  • высокое быстродействие; • высокий ресурс (не менее 5 000 часов);
  • применение гладкой обмотки статора позволяет исключить реактивный остаточный момент сопротивления и минимизировать пульсации вращающего момента;
  • низкие потери в стали по сравнению с зубцовой конструкцией статора;
  • низкий уровень вибрации двигателя при работе;
  • широкий диапазон регулирования;
  • эксплуатация в условиях жестких внешних воздействующих факторов;
  • возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающего воздуха – от минус 60 °С до 60 °С;
  • Повышенная влажность воздуха 98% при 35 °С;
  • Пониженное атмосферное давление – 1,45 мм рт. ст.;
  • Ресурс – не менее 5 000 часов;
  • Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С).

ОБЛАСТИ ПРИМЕНЕНИЯ

  • блоки рулевых приводов;
  • следящий привод;
  • робототехника;
  • медицинская техника;
  • приборостроение.

РАСШИФРОВКА ОБОЗНАЧЕНИЯ

ДБУ ---  Двигатель бесконтактный управляемый;
-35 ---  Диаметр корпуса, мм;
-25 ---  Мощность, Вт;
-5 ---  Скорость вращения, (тыс. об/мин);
-27 ---  Напряжение, В;
- Д25 ---  Датчик положения ротора.



В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Наше предприятие готово выполнить разработку и изготовление электродвигателей под индивидуальные требования с учетом необходимых особенностей и специфики эксплуатации.
