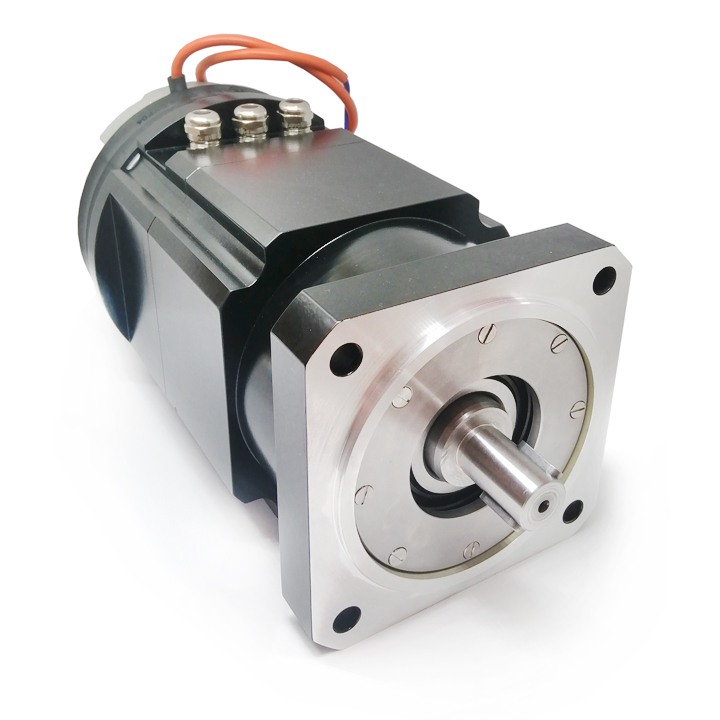

Электродвигатель синхронный СДМ3,5-3-Д11/25 с тормозом

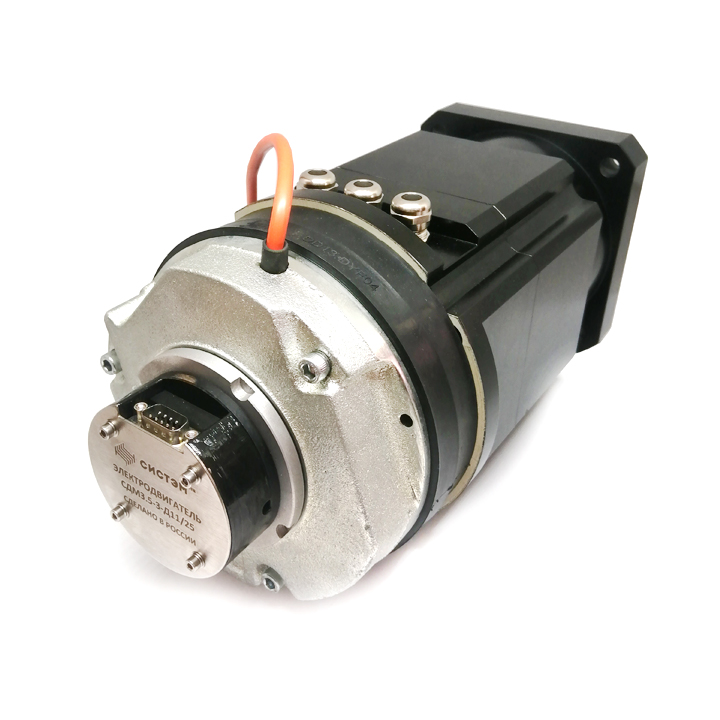

Исполнение СДМ4,0-3-Д11/25 отличается от типовых изделий своего ряда наличием встроенного электромагнитного тормоза и цифрового датчика положения ротора.
|
Наименование параметра |
Единица измерения |
Значение |
|
Число пар полюсов |
p |
5 |
|
Число фаз |
m |
3 |
|
Номинальное напряжение на звене постоянного тока |
В |
100 |
|
Номинальная полезная мощность |
кВт |
3,5 |
|
Частота идеального холостого хода |
об/мин |
3300 |
|
Номинальная частота вращения |
об/мин |
3000 |
|
Номинальный момент нагрузки |
Н∙м |
11,0 |
|
Номинальный ток, не более |
А |
25 |
|
Сопротивление обмотки статора при 20 °С |
Ом |
0,045±0,005 |
|
Электромагнитная постоянная времени, не более |
мс |
2,5 |
|
Кратность пускового момента |
о.е. |
5,0 |
|
Коэффициент момента |
Н∙м/А |
0,3 |
|
Коэффициент ЭДС |
В∙с/рад |
0,3 |
|
Момент инерции ротора |
кг∙м2 |
3,5∙10-4 |
|
Масса |
кг |
20 |
|

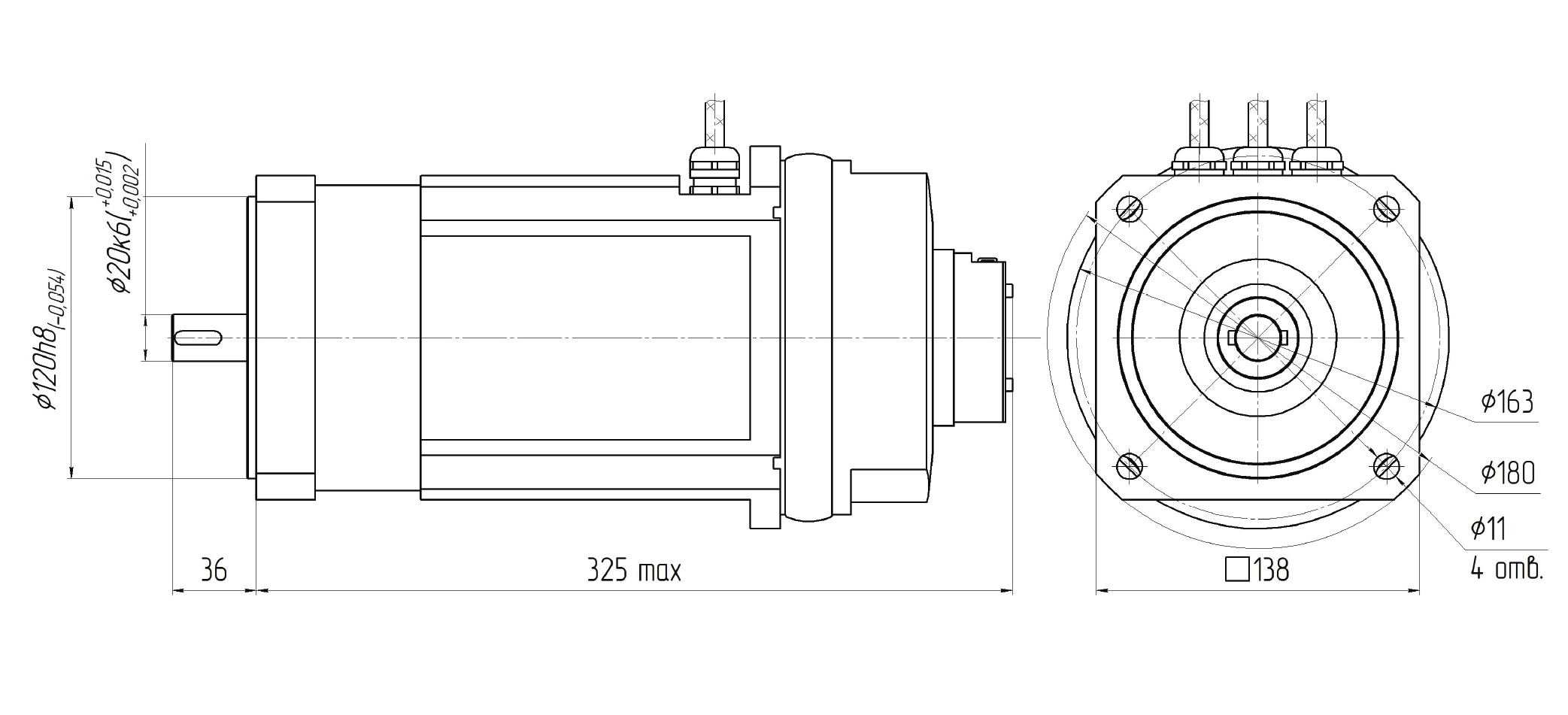

Габаритные размеры: |
мм |
Согласно эскизу |
|
Состояние тормоза в обесточенном режиме |
- |
Застопорен |
|
Напряжение питания встроенного тормоза |
В |
24 |
|
Ток, потребляемый тормозом в рабочем режиме |
А |
2 |
|
Тип встроенного датчика положения |
- |
Абсолютный |
|
Разрядность, не менее |
бит |
12 |
