Полное наименование:

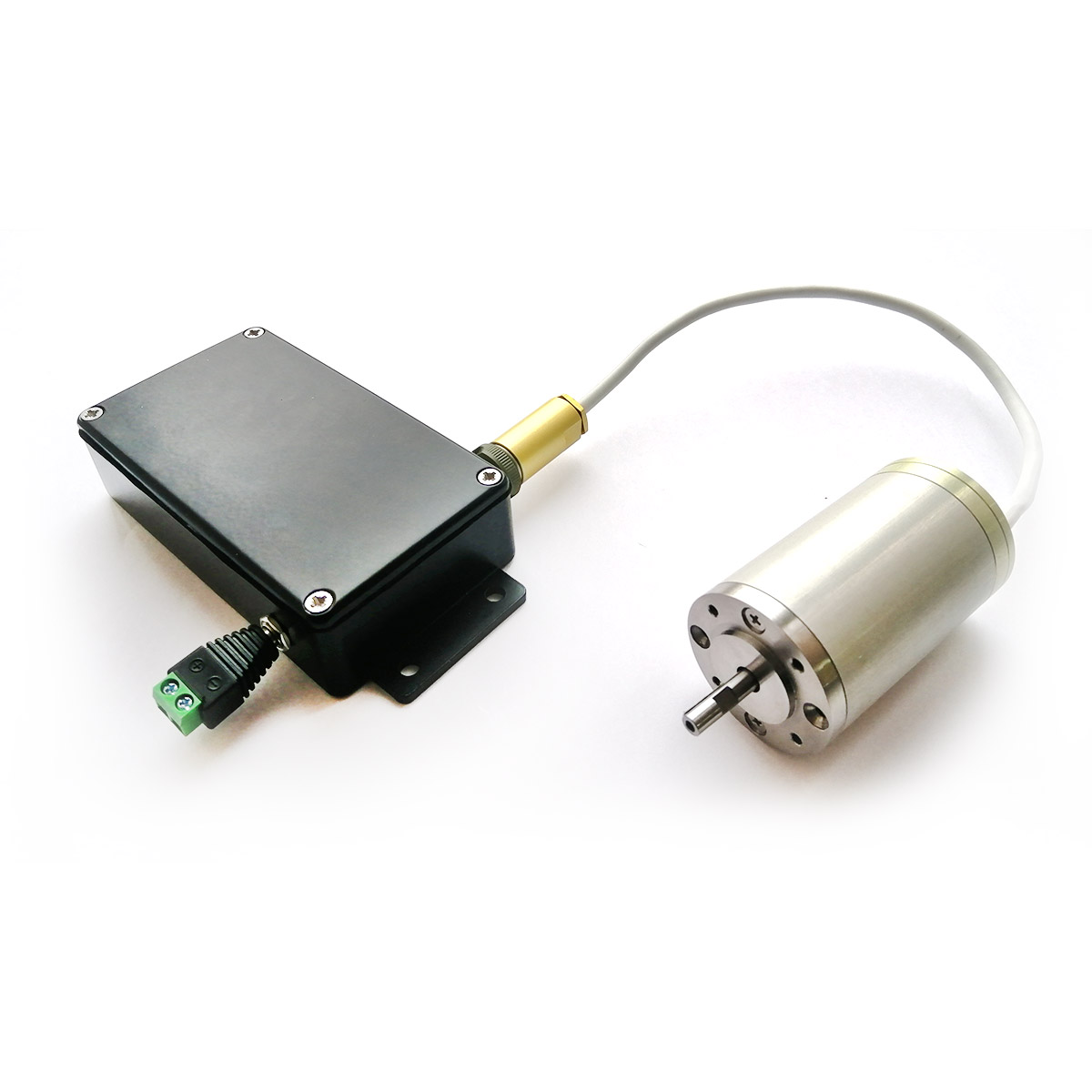

Электродвигатель бесконтактный ДБУ40-45-7-24-Д25 с блоком управления МБУ-3

Характеристики электродвигателя:

Наименование параметра

Единица измерения

ДБУ40-45-7-24-Д25

Электрические параметры

Максимальная развиваемая мощность

Вт

45

Напряжение питания

В

24

Скорость холостого хода

Об/мин

7000±1000

Коэффициент ЭДС

В∙с/рад

0,04

Развиваемый момент при максимальной мощности

Н∙м

0,1

Коэффициент момента

Н∙м/А

0,032

Момент инерции ротора

кг∙м 2

2,7∙10 -6

Сопротивление фазы

Ом

0,9

Электромагнитная постоянная времени

мс

Менее 0,5

Электромеханическая постоянная времени

мс

4

Число пар полюсов р

-

2

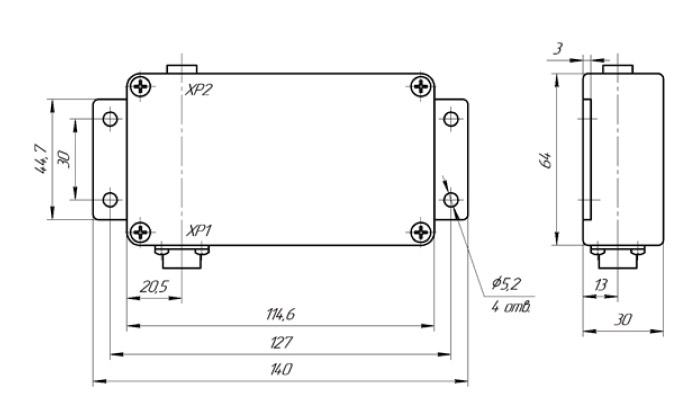

Параметры блока управления

Наименование параметра

Единица измерения

Значение параметра

Напряжение питания постоянного тока

Максимально допустимый ток

Максимальная мощность

Масса, не более

В

А

Вт

кг

15÷30

3

90

0,43

ОСОБЕННОСТИ

Бесконтактные электродвигатели постоянного тока со встроенными датчиками положения ротора различного типа исполнения. В зависимости от требований к точностным характеристикам электропривода, условиям эксплуатации, а также способам управления двигатели, по желанию потребителя, могут комплектоваться различными вариантами датчиков обратной связи. Стандартное исполнение двигателя имеет встроенный датчик положения ротора в виде фазовращателя, разработки и производства НТЦ «Систэм». Датчик положения состоит из модулятора фазы и статора с трехфазной обмоткой возбуждения и информационной однофазной обмоткой. Коэффициент передачи между обмотками датчика не менее 0,4. В двигателях данной серии применена технология гладкой обмотки, обеспечивающая ряд основных преимуществ, среди которых: отсутствие реактивного остаточного момента и сокращение пульсаций вращающего момента; низкие потери в стали по сравнению с зубцовой конструкцией статора, что ведет к увеличению кпд; низкий уровень вибрации двигателя при работе. Использование постоянных магнитов на основе сплавов редкоземельных металлов позволяет достичь высоких энергетических и динамических показателей. Двигатели могут быть применены в приборостроении, радиоэлектронике, авиационной технике, а также в различных системах автоматического регулирования. По согласованию с Заказчиком двигатели могут комплектоваться блоками управления (внешними и встроенного исполнения) разработки и производства нашего предприятия.

ПРЕИМУЩЕСТВА

  • высокие удельные характеристики;
  • высокое быстродействие; • высокий ресурс (не менее 5 000 часов);
  • применение гладкой обмотки статора позволяет исключить реактивный остаточный момент сопротивления и минимизировать пульсации вращающего момента;
  • низкие потери в стали по сравнению с зубцовой конструкцией статора;
  • низкий уровень вибрации двигателя при работе;
  • широкий диапазон регулирования;
  • эксплуатация в условиях жестких внешних воздействующих факторов;
  • возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающего воздуха – от минус 60 °С до 60 °С;
  • Повышенная влажность воздуха 98% при 35 °С;
  • Пониженное атмосферное давление – 1,45 мм рт. ст.;
  • Ресурс – не менее 5 000 часов;
  • Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С).

ОБЛАСТИ ПРИМЕНЕНИЯ

  • блоки рулевых приводов;
  • следящий привод;
  • робототехника;
  • медицинская техника;
  • приборостроение.

РАСШИФРОВКА ОБОЗНАЧЕНИЯ

ДБУ ---  Двигатель бесконтактный управляемый;
-35 ---  Диаметр корпуса, мм;
-25 ---  Мощность, Вт;
-5 ---  Скорость вращения, (тыс. об/мин);
-27 ---  Напряжение, В;
- Д25 ---  Датчик положения ротора.



В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Наше предприятие готово выполнить разработку и изготовление электродвигателей под индивидуальные требования с учетом необходимых особенностей и специфики эксплуатации.
