Полное наименование:

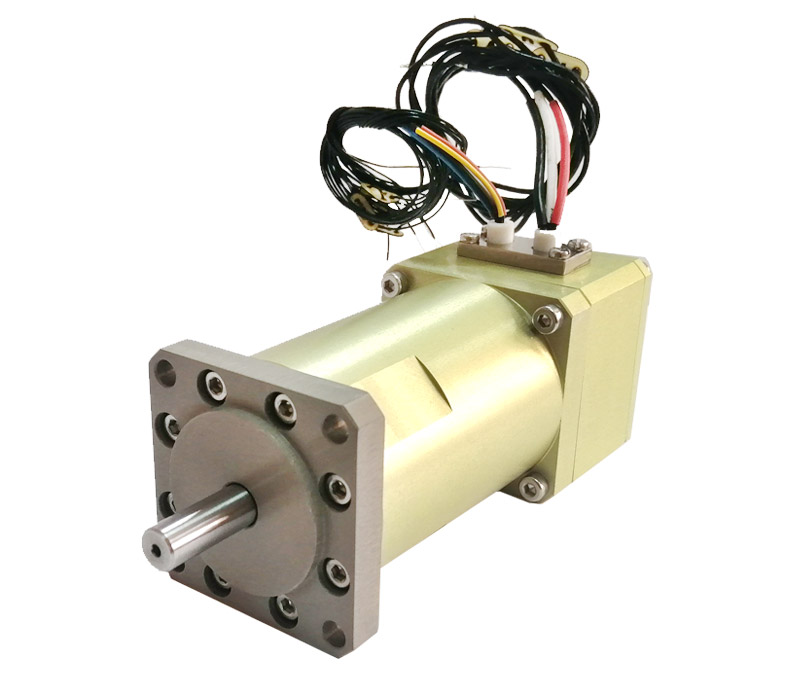

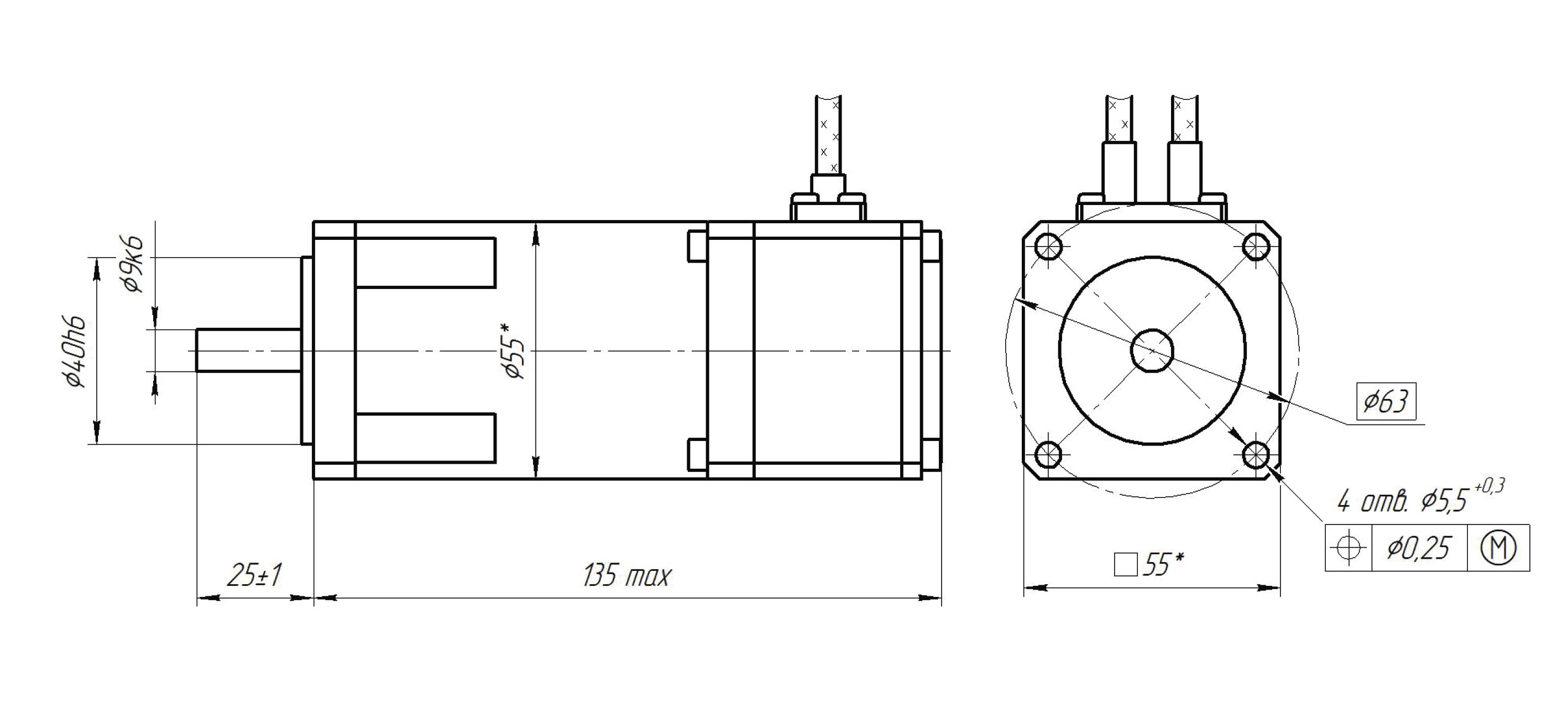

Электродвигатель бесконтактный ДБУ55-0,13-4-3-Д25

Описание:

Электродвигатель может быть укомплектован одним из следующих вариантов ДПР:

  • биполярные микросхемы на эффекте Холла;
  • цифровой энкодер с форматом передачи данных – SSI/SPI. Разрядность энкодера от 10 до 12 бит;
  • абсолютный датчик типа СКВТ, трехфазный ВТ.
Характеристики изделия:

Наименование параметра

Единица измерения

Значение

Напряжение питания

В

до 54

Скорость холостого хода при 54 В

об/мин

4000 ± 400

Скорость холостого хода при 27 В

об/мин

2000 ± 200

Сопротивление линии «фаза-фаза»

Ом

1,2 ± 0,2

Индуктивность линии «фаза-фаза»

мГн

2,0

Продолжительный момент на валу

Н∙м

0,6

Пусковой момент, не менее (при 27 В)

Н∙м

2,0

Коэффициент момента (См)*

Н∙м/А

0,13 ± 0,015

Коэффициент ЭДС (Се)*

В∙м/рад

0,13 ± 0,015

Тип статора

-

зубцовый

Соединение фаз

-

звезда

Число фаз

m

3

Число полюсов (пар полюсов)

2р (р)

8 (4)

Момент инерции ротора

кг∙м2

3∙10-5

Масса, не более

кг

1,31

Параметры встроенного СКВТ

Погрешность следования, не более

угл. мин

15

Напряжение возбуждения

В, действ.

8 ± 2

Частота напряжения возбуждения

Гц

8000 ± 2000

Число электрической редукции (число полюсов)

-

1 (2)

Коэффициент трансформации по выходу sin и cos

o.e.

0,5

* - Параметры приведены для соединения фаз по схеме «звезда». Для приведения коэффициентов Сm и Ce к фазному значению указанную величину разделить на 1,732.

ОСОБЕННОСТИ

Бесконтактные электродвигатели постоянного тока со встроенными датчиками положения ротора различного типа исполнения. В зависимости от требований к точностным характеристикам электропривода, условиям эксплуатации, а также способам управления двигатели, по желанию потребителя, могут комплектоваться различными вариантами датчиков обратной связи. Стандартное исполнение двигателя имеет встроенный датчик положения ротора в виде фазовращателя, разработки и производства НТЦ «Систэм». Датчик положения состоит из модулятора фазы и статора с трехфазной обмоткой возбуждения и информационной однофазной обмоткой. Коэффициент передачи между обмотками датчика не менее 0,4. В двигателях данной серии применена технология гладкой обмотки, обеспечивающая ряд основных преимуществ, среди которых: отсутствие реактивного остаточного момента и сокращение пульсаций вращающего момента; низкие потери в стали по сравнению с зубцовой конструкцией статора, что ведет к увеличению кпд; низкий уровень вибрации двигателя при работе. Использование постоянных магнитов на основе сплавов редкоземельных металлов позволяет достичь высоких энергетических и динамических показателей. Двигатели могут быть применены в приборостроении, радиоэлектронике, авиационной технике, а также в различных системах автоматического регулирования. По согласованию с Заказчиком двигатели могут комплектоваться блоками управления (внешними и встроенного исполнения) разработки и производства нашего предприятия.

ПРЕИМУЩЕСТВА

  • высокие удельные характеристики;
  • высокое быстродействие; • высокий ресурс (не менее 5 000 часов);
  • применение гладкой обмотки статора позволяет исключить реактивный остаточный момент сопротивления и минимизировать пульсации вращающего момента;
  • низкие потери в стали по сравнению с зубцовой конструкцией статора;
  • низкий уровень вибрации двигателя при работе;
  • широкий диапазон регулирования;
  • эксплуатация в условиях жестких внешних воздействующих факторов;
  • возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающего воздуха – от минус 60 °С до 60 °С;
  • Повышенная влажность воздуха 98% при 35 °С;
  • Пониженное атмосферное давление – 1,45 мм рт. ст.;
  • Ресурс – не менее 5 000 часов;
  • Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С).

ОБЛАСТИ ПРИМЕНЕНИЯ

  • блоки рулевых приводов;
  • следящий привод;
  • робототехника;
  • медицинская техника;
  • приборостроение.

РАСШИФРОВКА ОБОЗНАЧЕНИЯ

ДБУ ---  Двигатель бесконтактный управляемый;
-35 ---  Диаметр корпуса, мм;
-25 ---  Мощность, Вт;
-5 ---  Скорость вращения, (тыс. об/мин);
-27 ---  Напряжение, В;
- Д25 ---  Датчик положения ротора.



В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Наше предприятие готово выполнить разработку и изготовление электродвигателей под индивидуальные требования с учетом необходимых особенностей и специфики эксплуатации.
