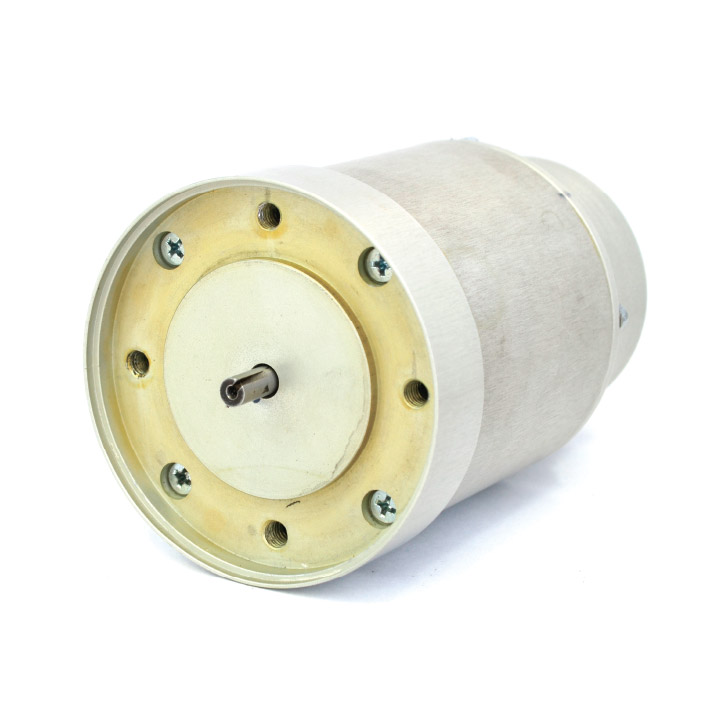

Электродвигатель бесконтактный ДБУ80

Запрос предложения

Нажимая кнопку "Отправить" я даю согласие на обработку персональных данных.

Если вы не нашли интересующую продукцию мы готовые рассмотреть вопрос разработки и освоения в производстве электродвигателей под Ваши индивидуальные требования

Заполнить опросный лист

Для проработки данного вопроса, вы также можете связаться с анми по телефону +7(473)202-87-47 или e-mail: info@ntcsystem.ru

Менеджер: Александр Ткаченко

Полное наименование:

Электродвигатель бесконтактный ДБУ80-55-5,5-27-Д12

Характеристики электродвигателя:

Наименование параметра

Единица измерения

Значение

Номинальное напряжение питания

В

27

Номинальная мощность

Вт

55

Номинальный момент

Н·м

0,095

Номинальная частота вращения,

не менее

об/мин

5000

Потребляемый ток, не более

А

3

КПД, не менее

%

78,0

Герметичная конструкция электродвигателя

Да

Возможность реализации режима «форсаж» (повышенный номинальный момент и скорость вращения)

Да

Блок управления

-

Встроенного типа

Масса

кг

1,9

ОСОБЕННОСТИ

Бесконтактные электродвигатели постоянного тока со встроенными датчиками положения ротора различного типа исполнения. В зависимости от требований к точностным характеристикам электропривода, условиям эксплуатации, а также способам управления двигатели, по желанию потребителя, могут комплектоваться различными вариантами датчиков обратной связи. Стандартное исполнение двигателя имеет встроенный датчик положения ротора в виде фазовращателя, разработки и производства НТЦ «Систэм». Датчик положения состоит из модулятора фазы и статора с трехфазной обмоткой возбуждения и информационной однофазной обмоткой. Коэффициент передачи между обмотками датчика не менее 0,4. В двигателях данной серии применена технология гладкой обмотки, обеспечивающая ряд основных преимуществ, среди которых: отсутствие реактивного остаточного момента и сокращение пульсаций вращающего момента; низкие потери в стали по сравнению с зубцовой конструкцией статора, что ведет к увеличению кпд; низкий уровень вибрации двигателя при работе. Использование постоянных магнитов на основе сплавов редкоземельных металлов позволяет достичь высоких энергетических и динамических показателей. Двигатели могут быть применены в приборостроении, радиоэлектронике, авиационной технике, а также в различных системах автоматического регулирования. По согласованию с Заказчиком двигатели могут комплектоваться блоками управления (внешними и встроенного исполнения) разработки и производства нашего предприятия.

ПРЕИМУЩЕСТВА

  • высокие удельные характеристики;
  • высокое быстродействие; • высокий ресурс (до 50 000 часов);
  • применение гладкой обмотки статора позволяет исключить реактивный остаточный момент сопротивления и минимизировать пульсации вращающего момента;
  • низкие потери в стали по сравнению с зубцовой конструкцией статора;
  • низкий уровень вибрации двигателя при работе
  • широкий диапазон регулирования;
  • эксплуатация в условиях жестких внешних воздействующих факторов;
  • возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающего воздуха – от минус 60 °С до 60 °С
  • Повышенная влажность воздуха 98% при 35 °С
  • Пониженное атмосферное давление – 1,45 мм рт ст
  • Ресурс – не менее 50 000 часов
  • Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С)

ОБЛАСТИ ПРИМЕНЕНИЯ

  • блоки рулевых приводов
  • следящий привод;
  • робототехника;
  • медицинская техника;
  • приборостроение

РАСШИФРОВКА ОБОЗНАЧЕНИЯ

ДБУ ---  Двигатель бесконтактный управляемый
-35 ---  Диаметр корпуса, мм
-25 ---  Мощность, Вт
-5 ---  Скорость вращения, (тыс. об/мин)
-27 ---  Напряжение, В
- Д25 ---  Датчик положения ротора



На постоянной основе, по запросу ряда потребителей ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Также наше предприятие готово рассмотреть вопрос разработки (модернизации) и изготовлению бесконтактных электродвигателей постоянного тока с отличными от представленных в каталоге характеристиками под индивидуальные требования Заказчика.
