Полное наименование:

Электродвигатель бесконтактный моментный 2ДМ40

Характеристики электродвигателя:

Наименование параметра

2ДМ40-0,038-6-3

2ДМ40-0,05-5-3

Номинальное напряжение питания, В

27

27

Приведенные к фазе коэффициенты: момента См, Н·м/А; ЭДС Се, В·с/рад

0,038

0,05

Частота вращения при идеальном холостом ходе, об/мин

6800±400

5200±300

Пусковой момент, Н·м, не менее

0,16

0,20

Сопротивление цепи фаза-фаза, Ом

7,1±0,5

5,7±0,4

Число фаз

3

3

Число пар полюсов

4

4

Момент инерции ротора, кг·м2

0,5·10 -5

0,64·10 -5

Масса, кг, не более

0,120

0,15

Электромагнитная постоянная времени, мс, не более

15

15

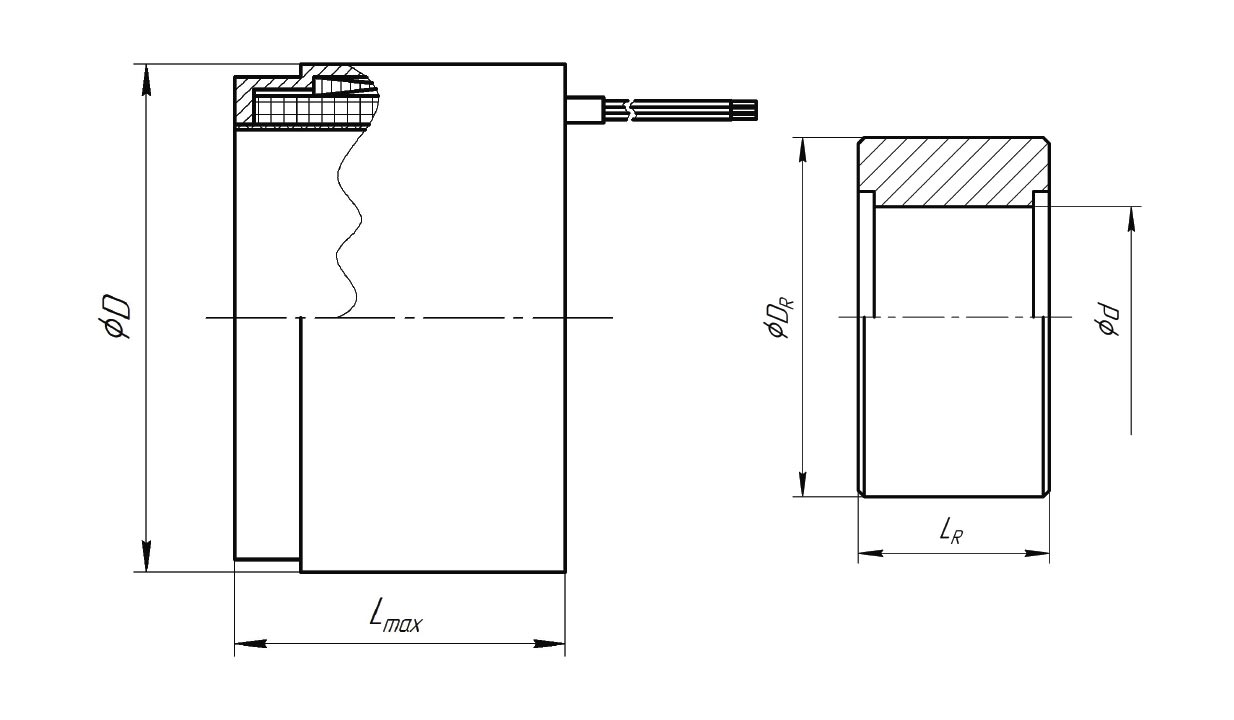

Условное обозначение изделия

L,мм

2ДМ40-0,038-5-3

15 -0,1

2ДМ40-0,5-5-3

20 -0,1



Наименование параметра

Единица измерения

2ДМ40-0,04-5-3

2ДМ40-0,02-10-3

Номинальное напряжение питания

В

27

27

Максимальный статический синхронизирующий, не менее

Н·м

0,04

0,02

Потребляемый ток при измерении максимального статического синхронизирующего момента

А

1,0

1,0

Амплитуда ЭДС, наводимой в фазах обмотки двигателей при частоте вращения ротора 3000 об/мин, не менее

В

12

6

Неравенство ЭДС в фазах обмотки, определяемое как отношение разности между
наибольшим и наименьшим значением ЭДС к их среднеарифметическому значению, не более

%

5

5

Угловой сдвиг между фазами обмотки двигателей,

Эл. град.

120±3

120±3

Коэффициент искажения синусоидальности, наводимой в обмотке ЭДС, не более

%

5

5

Момент сопротивления при обесточенной обмотке двигателя и частоте вращения ротора, не превышающей 10 об/мин, не более

Н·м

0,005

0,005

Сопротивление фаз обмотки двигателя постоянному току, приведенное к температуре 20ºС

Ом

5,4±0,54

1,3±0,13

Электромагнитная постоянная времени фазы обмотки двигателя, не более

мс

0,15

0,15



Справочные параметры электродвигателей

Наименование параметра

Единица измерения

2ДМ40-0,04-5-3

2ДМ40-0,02-10-3

Коэффициент момента См, приведенный к фазе

Н·м/А

0,032…0,040

0,016…0,020

Коэффициент ЭДС СЕ, приведенный к фазе

В·с/рад

0,32…0,040

0,016…0,020

Масса сборочных единиц:



статора, не более

ротора, не более

кг

0,075

0,045

0,075

0,045

Момент инерции ротора,

кг·м2



6·10 -6

Расчетные параметры идеализированной механической характеристики при базовой схеме управления и амплитуде фазного напряжения 18В:

частота вращения при идеальном холостом ходе

пусковой момент при температуре 20°С, не менее

пусковой ток, не более

об/мин

Н·м

А

4500…5500

0,17

3,5

9000…11000

0,34

14,0

ОСОБЕННОСТИ

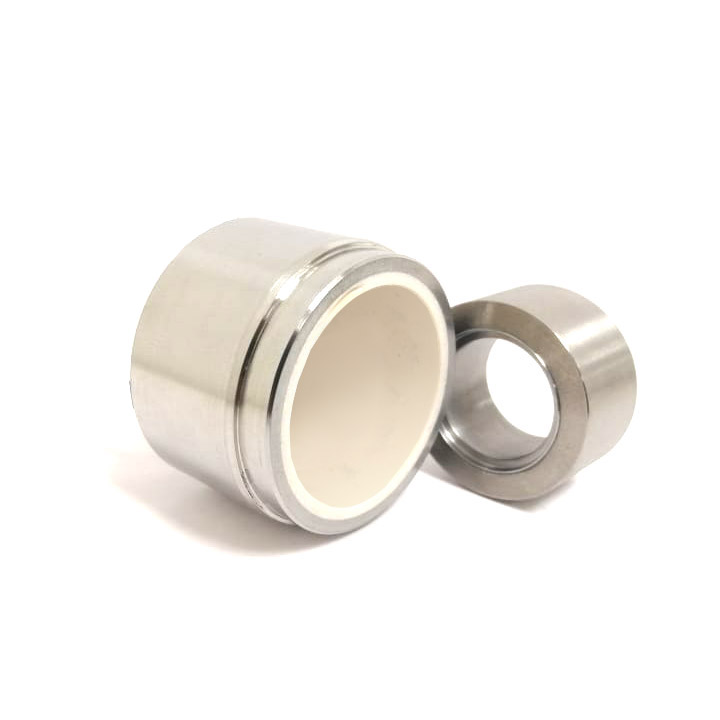

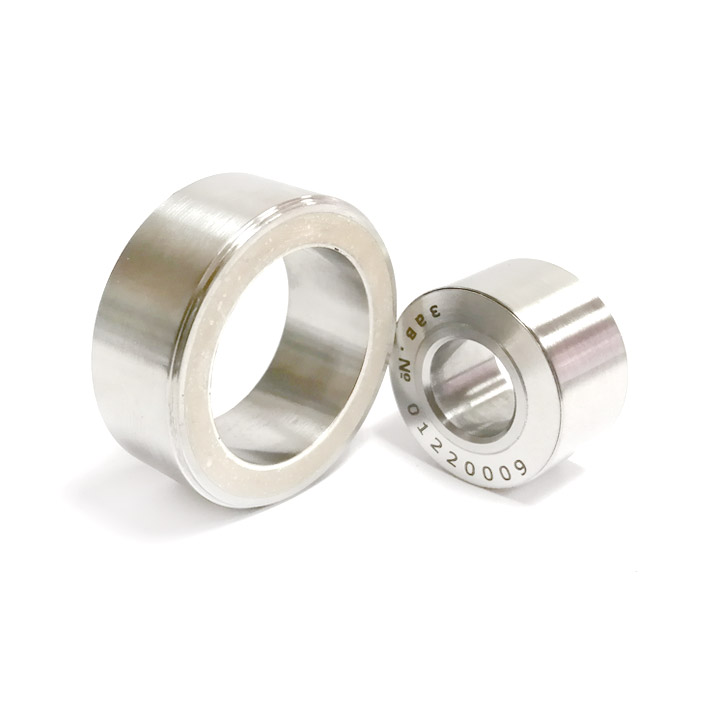

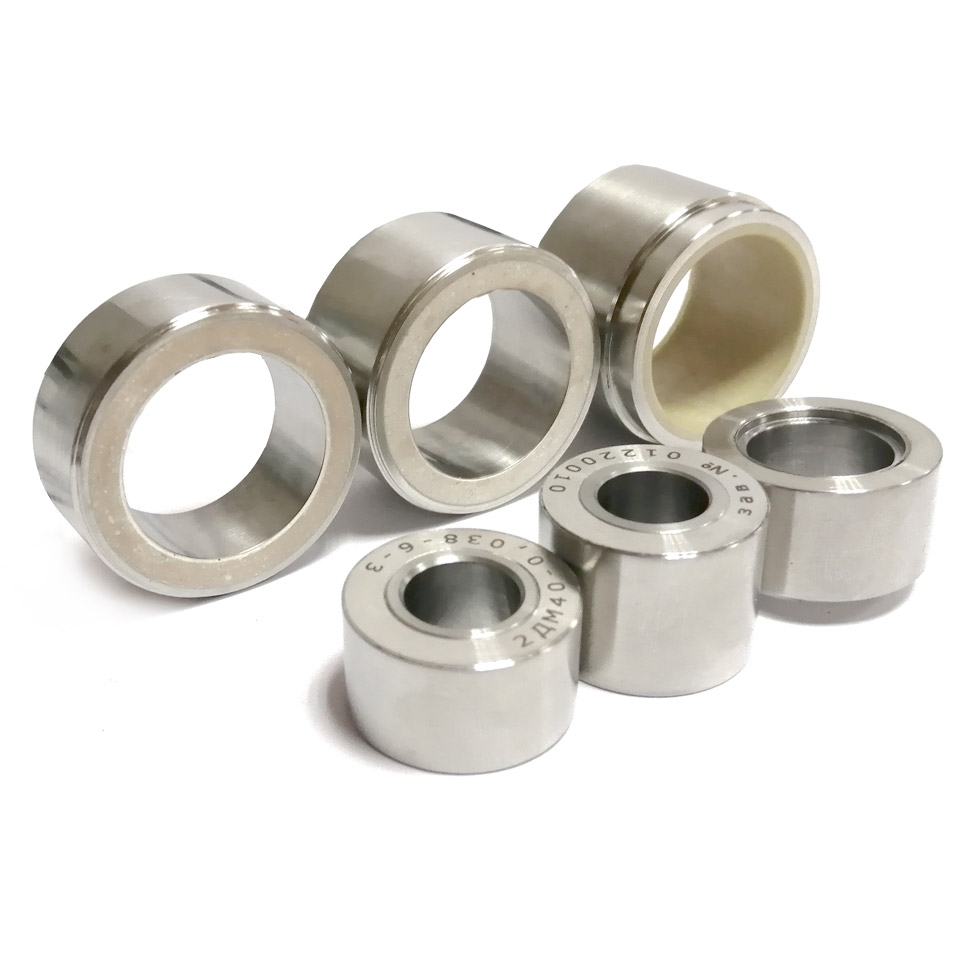

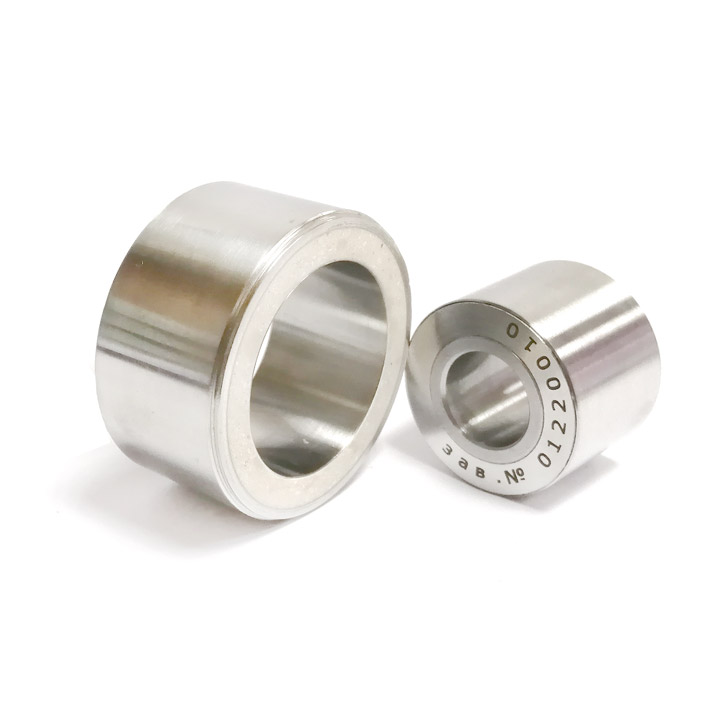

Двигатели данной серии изготавливаются и поставляются в виде двух сборочных единиц – статора, содержащего гладкую (беспазовую) обмотку и ротора с постоянными магнитами. Электродвигатели монтируются непосредственно в аппаратуру Заказчика. При этом встраиваемая конструкция электродвигателей обеспечивает уменьшение габаритов электропривода. Применение в конструкции гладкой (беспазовой) обмотки статора позволяет исключить реактивный остаточный момент сопротивления и минимизировать пульсации вращающего момента, что повышает точностные характеристики электромеханического узла. Примененные в магнитной системе редкоземельные магниты  гарантируют значительные удельные энергетические характеристики машины. Двигатели данного исполнения как правило используются в безредукторных приводах следящих систем и быстродействующих системах угловой стабилизации высокой точности с жесткими требованиями по динамической ошибке.

ПРЕИМУЩЕСТВА

  • высокие удельные характеристики (величина коэф-та момента Cm до 0,4 Н·м/А);
  • высокое быстродействие (электромагнитная постоянная времени не более 5 мс );
  • высокий ресурс (не менее 5 000 часов);
  • применение гладкой обмотки статора позволяет исключить реактивный остаточный момент сопротивления и минимизировать пульсации вращающего момента;
  • широкий диапазон эксплуатационных температур;
  • работа в условиях жестких внешних воздействий;
  • возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающего воздуха – от минус 60 °С до 60 °С;
  • Повышенная влажность воздуха 98% при 35 °С;
  • Пониженное атмосферное давление – 1,45 мм рт. ст.;
  • Ресурс – не менее 5 000 часов;
  • Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С).

ОБЛАСТИ ПРИМЕНЕНИЯ

  • электропривод антенн стационарных, передвижных и бортовых РЛС различного назначения;
  • оптико-электронные системы обзора и наведения;
  • подводные аппараты (гребные двигатели и двигатели привода рулей);
  • быстродействующие системы угловой стабилизации;
  • системы с повышенными показателями надежности и срока службы, в том числе работающие в особо тяжелых условиях эксплуатации;
  • исполнительные системы роботов и манипуляторов;
  • регулируемый привод в медицинском приборостроении (экзо скелет, функциональных протезы, привод инвалидных кресел, центрифуг и т.д.);
  • приводы мотор-колес электрифицированных транспортных средств;
  • системы создания регулируемой нагрузки (например, в спортивных тренажерах);
  • товары бытового назначения (стиральные машины, кухонные комбайны и др.).

РАСШИФРОВКА ОБОЗНАЧЕНИЯ

2ДМ - Двигатель бесконтактный с беспазовой обмоткой
40 - Диаметр корпуса, мм
0,038 - Коэффициент момента, Н·м/А
6 - Частота вращения, (тыс. об/мин)
3 - Количество фаз

В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Наше предприятие готово выполнить разработку и изготовление электродвигателей под индивидуальные требования с учетом необходимых особенностей и специфики эксплуатации.
