Полное наименование:

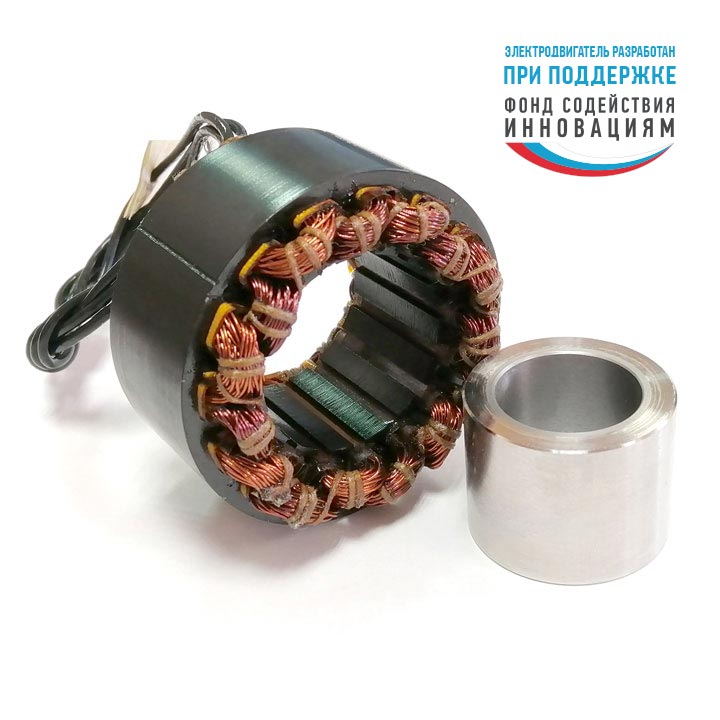

Серия бесконтактных электродвигателей ДМ64 встраиваемого исполнения.

Характеристики электродвигателя:



Наименование параметра

Величина

Тип электродвигателя

ДМ64-0,043

ДМ64-0,087

ДМ64-0,14

ДМ64-0,217

Электрические параметры

Коэффициент ЭДС

(В·с)/рад

0,043

0,087

0,14

0,217

Коэффициент момента

(Н·м)/А

0,043

0,087

0,14

0,217

Сопротивление линии «фаза-фаза»

Ом

1

1,1

0,95

0,8

Индуктивность линии «фаза-фаза»

Гн

0,7·10 -3

1,3·10 -3

1,7·10 -3

2,0·10 -3

Момент двигателя продолжительный

Н·м

0,31

0,59

1,04

1,75

Момент двигателя максимальный

Н·м

0,99

1,86

3,29

5,52

Предельная частота вращения

об/мин

20000

20000

20000

20000

Момент инерции ротора

кг·м 2

4,6·10 -6

9·10 -6

1,8·10 -5

3,6·10 -5

Тепловая постоянная обмотки

°С/Вт

1,68

1,68

1,68

1,68

Максимальная температура обмотки

°С

155

155

155

155

Число полюсов

-

8

8

8

8

Масса, не более

кг

0,19

0,38

0,65

1,20

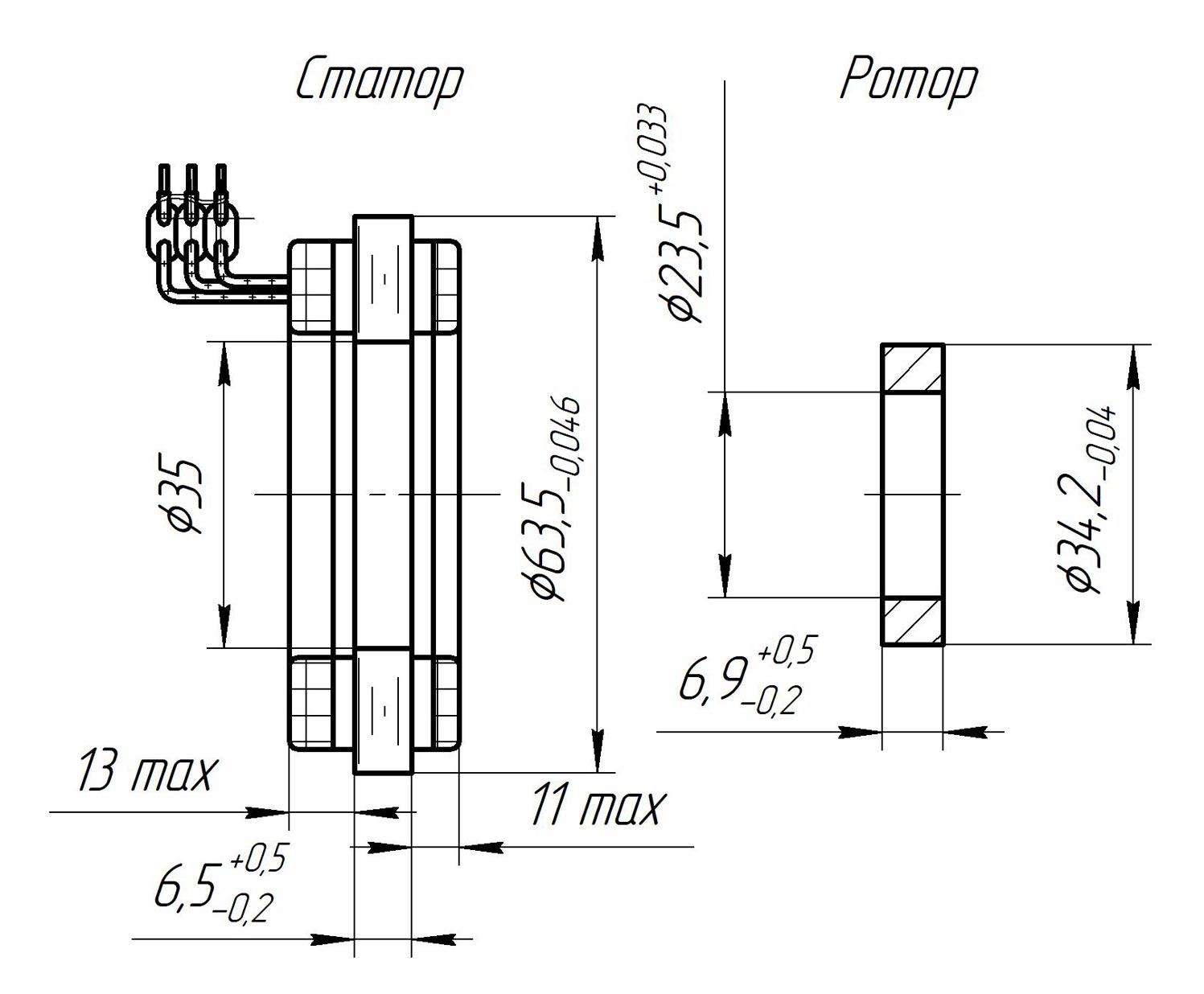

Габаритные размеры

Наружный диаметр статора

мм

Ø63,5 -0,046

Ø63,5 -0,046

Ø63,5 -0,046

Ø63,5 -0,046

Активная длина пакета (без учета лобовых частей обмотки)

мм

6,5±0,2

13 +1

25,5 +1

51 +1

Внутренний диаметр ротора

мм

Ø23,5 +0,033

Ø23,5 +0,033

Ø23,5 +0,033

Ø23,5 +0,033
