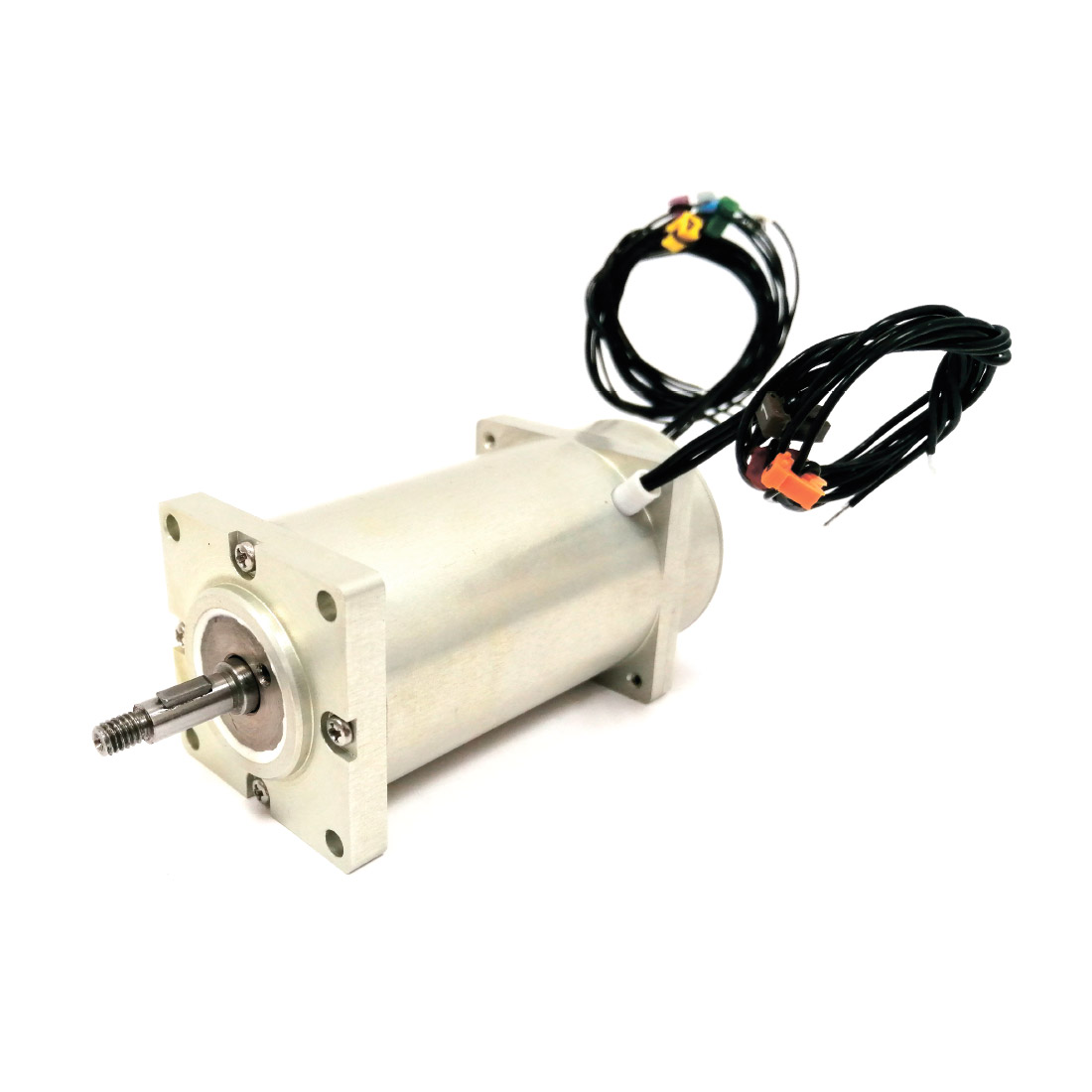

Электродвигатель бесконтактный постоянного тока ДБУ38

Запрос предложения

Нажимая кнопку "Отправить" я даю согласие на обработку персональных данных.

Если вы не нашли интересующую продукцию мы готовые рассмотреть вопрос разработки и освоения в производстве электродвигателей под Ваши индивидуальные требования

Заполнить опросный лист

Для проработки данного вопроса, вы также можете связаться с анми по телефону +7(473)202-87-47 или e-mail: info@ntcsystem.ru

Менеджер: Александр Ткаченко

Полное наименование:

Электродвигатель бесконтактный ДБУ38 (ДБУ38-0,09-9-3-Д25; ДБУ38-0,065-4-3)

Характеристики изделия:

Наименование параметра

Единица измерения

Значение





ДБУ38-0,09-9-3-Д25

ДБУ38-0,065-4-3

Номинальная мощность на валу, не менее

Вт

90

90

Номинальное напряжение питания

В

до 80

До 60

Номинальный ток, не более

А

3,2

4,5

Скорость холостого хода

об/мин

при 54 В
5700±400

при 27
4000±300

Коэффициент ЭДС

В∙с/рад

0,09

0,065

Развиваемый момент при номинальной мощности

Н·м

0,27

0,3

Коэффициент момента

Н·м/А

0,09

0,065

Пусковой момент, не менее

Н·м

при 54 В
1,5

при 27 В
1,2

Момент инерции ротора

кг∙м2

6,8∙10-6

6,7∙10-6

Сопротивление линии «фаза-фаза»

Ом

2,6±0,25

1,3±0,15

Электромагнитная постоянная времени обмотки, не более

мс

0,5

0,5

Электромеханическая постоянная времени, не более

мс

5

5

Количество фаз статора

-

3

3

Соединение фаз статора

-

звезда

звезда

Число пар полюсов (число полюсов)

-

2 (4)

2 (4)

Масса, не более

кг

0,42

0,42

ОСОБЕННОСТИ

Бесконтактные электродвигатели постоянного тока со встроенными датчиками положения ротора различного типа исполнения. В зависимости от требований к точностным характеристикам электропривода, условиям эксплуатации, а также способам управления двигатели, по желанию потребителя, могут комплектоваться различными вариантами датчиков обратной связи. Стандартное исполнение двигателя имеет встроенный датчик положения ротора в виде фазовращателя, разработки и производства НТЦ «Систэм». Датчик положения состоит из модулятора фазы и статора с трехфазной обмоткой возбуждения и информационной однофазной обмоткой. Коэффициент передачи между обмотками датчика не менее 0,4. В двигателях данной серии применена технология гладкой обмотки, обеспечивающая ряд основных преимуществ, среди которых: отсутствие реактивного остаточного момента и сокращение пульсаций вращающего момента; низкие потери в стали по сравнению с зубцовой конструкцией статора, что ведет к увеличению кпд; низкий уровень вибрации двигателя при работе. Использование постоянных магнитов на основе сплавов редкоземельных металлов позволяет достичь высоких энергетических и динамических показателей. Двигатели могут быть применены в приборостроении, радиоэлектронике, авиационной технике, а также в различных системах автоматического регулирования. По согласованию с Заказчиком двигатели могут комплектоваться блоками управления (внешними и встроенного исполнения) разработки и производства нашего предприятия.

ПРЕИМУЩЕСТВА

  • высокие удельные характеристики;
  • высокое быстродействие; • высокий ресурс (не менее 5 000 часов);
  • применение гладкой обмотки статора позволяет исключить реактивный остаточный момент сопротивления и минимизировать пульсации вращающего момента;
  • низкие потери в стали по сравнению с зубцовой конструкцией статора;
  • низкий уровень вибрации двигателя при работе;
  • широкий диапазон регулирования;
  • эксплуатация в условиях жестких внешних воздействующих факторов;
  • возможность изготовления электродвигателя с заданными характеристиками под индивидуальные требования потребителя.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающего воздуха – от минус 60 °С до 60 °С;
  • Повышенная влажность воздуха 98% при 35 °С;
  • Пониженное атмосферное давление – 1,45 мм рт. ст.;
  • Ресурс – не менее 5 000 часов;
  • Режим работы – любой по ГОСТ Р 52776 – 2007 при любых способах управления, без ограничения частоты включения и реверсов (при этом применяемый потребителем способ теплоотвода должен обеспечивать температуру ротора и обмотки статора электродвигателя, не превышающую 150 °С).

ОБЛАСТИ ПРИМЕНЕНИЯ

  • блоки рулевых приводов;
  • следящий привод;
  • робототехника;
  • медицинская техника;
  • приборостроение.

РАСШИФРОВКА ОБОЗНАЧЕНИЯ

ДБУ ---  Двигатель бесконтактный управляемый;
-35 ---  Диаметр корпуса, мм;
-25 ---  Мощность, Вт;
-5 ---  Скорость вращения, (тыс. об/мин);
-27 ---  Напряжение, В;
- Д25 ---  Датчик положения ротора.



В настоящий момент ведутся работы по дополнению данной серии электродвигателей новыми исполнениями. Наше предприятие готово выполнить разработку и изготовление электродвигателей под индивидуальные требования с учетом необходимых особенностей и специфики эксплуатации.
