Моментные двигатели: проектирование, производство, испытание

Моментный двигатель – вид вращающегося электродвигателя обеспечивающий создание крутящего момента при малых скоростях вращения ротора. Основное преимущество моментных электродвигателей постоянного тока от других типов электродвигателей является то, что они помимо вращения могут работать в заторможенном режиме, удерживая нагрузку неподвижно долгий промежуток времени.

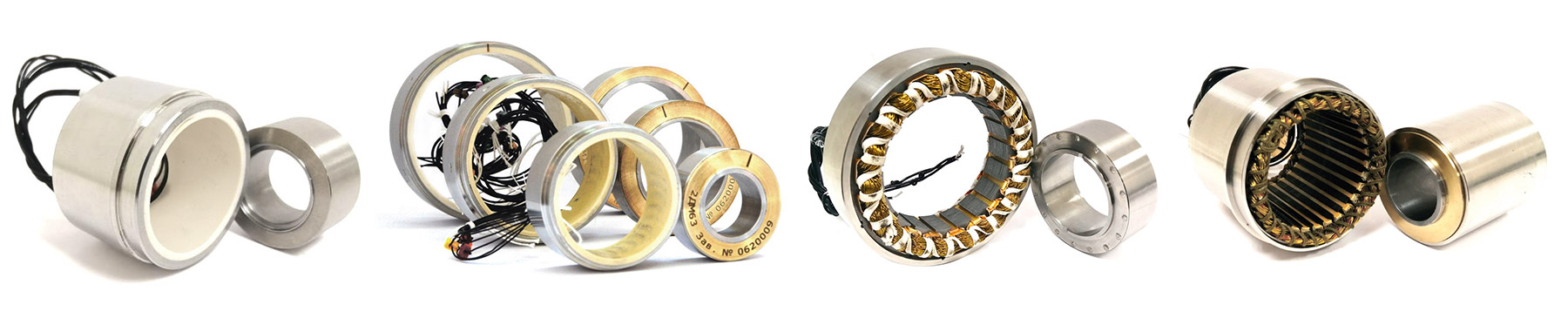

Моментные двигатели. Проектирование, производство, испытание Россия

Применение моментных двигателей

Применяются моментные электродвигатели в изделиях, где необходимо обеспечить высокие крутящие моменты на небольшой скорости и одновременно высокую повторяемость, динамику и точность позиционирования.

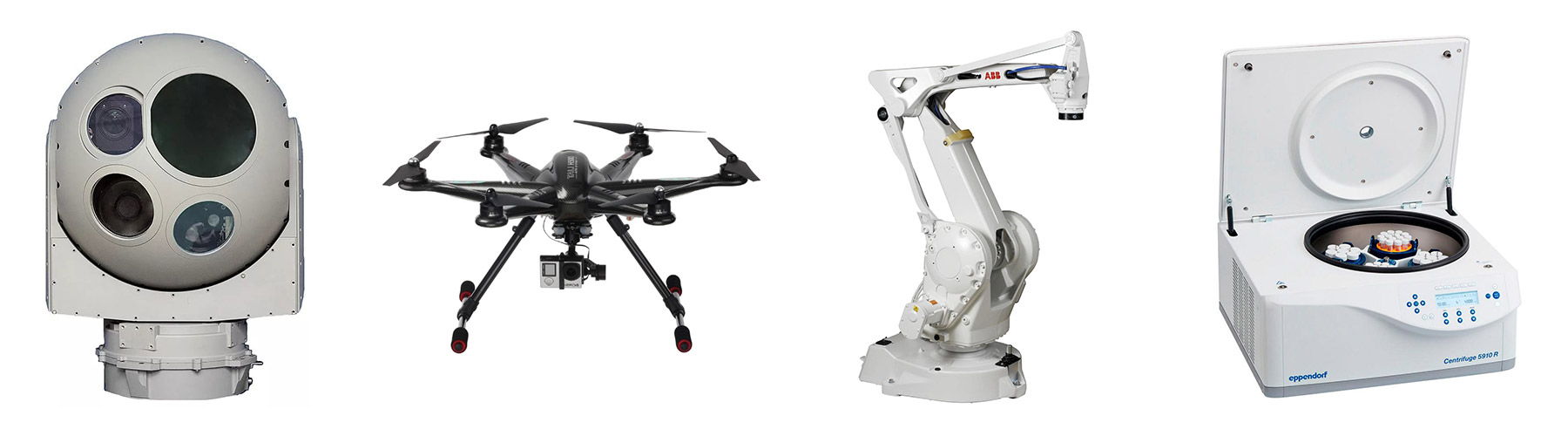

Для определённых изделий в оптико-электронных системах наведения, приводе рулей, системах угловой стабилизации, приводах антенн и робототехнике встраиваемое исполнение моментных двигателей дает серьезные преимущества по уменьшению массогабаритных характеристик.

Моментные двигатели. Проектирование, производство, испытание Россия

Моментные двигатели – лучшая замена гидравлике или связке на базе регулируемого электродвигателя и редуктора.

Проектирование, производство, испытания моментных двигателей

Моментные двигатели, которые были спроектированы и произведены НТЦ «Систэм» представлены в каталоге двумя сериями:

Кроме того, под запросы различных потребителей данная линейка моментных двигателей постоянно дополняется новыми исполнениями машин с использованием технических решений, реализованных в указанных сериях.

Электродвигатели, поставляемые нашим предприятием:

№ п/п

Наименование
электродвигателя

Технические
условия

Изделие аналог
ОАО «Машиноаппарат»
г. Москва

1.

2ДМ40-0,04-5-3

ФТМВ.521471.003 ТУ

6ДБМ40-0,04-10-3

2.

2ДМ63-0,06-3-2

ФТМВ.521471.001 ТУ

ДБМ63-0,06-3-2

3.

2ДМ85- 0,16-2-2

ФТМВ.521471.001 ТУ

ДБМ85-0,16-2-2

4.

2ДМ105-0,4-0,75-2

ФТМВ.521471.001 ТУ

2ДБМ105-0,4-0,75-2

5.

2ДМ105-0,6-0,5-3

ФТМВ.525675.001 ТУ

ДБМ105-0,6-0,5-3

6.

2ДМ130-1,6-0,5-2

ФТМВ.521471.001 ТУ

ДБМ130-1,6-0,5-2

7.

ДМ32-0,019

ФТМВ.521473.001 ТУ

-

8.

ДМ44-0,023

ФТМВ.521473.001 ТУ

-

9.

ДМ44-0,06-51

ФТМВ.521473.001 ТУ

-

10.

ДМ70-0,6-2,2-3

ФТМВ.521371.001 ТУ

3ДБМ70-0,6-2,2-3

11.

ДМ100-0,51-2,8-3

ФТМВ.521371.001 ТУ

3ДБМ100-0,51-2,8-3

12.

ДМ140-10-0,7-3

ФТМВ.525275.001 ТУ

ДБМ140-10-0,7-3

13.

ДМ185-10-0,04-3

ФТМВ.525575.001 ТУ

ДБМ185-10-0,04-3



Электродвигатели данной серии являются функциональными аналогами бесконтактных моментных электродвигателей серии ДБМ, 2ДБМ, 3ДБМ, 5ДБМ (условное обозначение по ГОСТ 23264-78) производства ОАО «Машиноаппарат», а также электродвигателей серии ДББМ и ДБМВ.

Электродвигатели серий ДМ и 2ДМ производятся в виде двух единиц под сборку – статора, имеющего гладкую (беспазовую) обмотку и ротора с постоянными магнитами. Двигатели монтируются непосредственно в изделие Заказчика. Наше преимущество заключается в наличии компетенций по разработке и проектированию электродвигателей, а также собственным опытным производством, способным оперативно изготавливать электродвигатели под индивидуальные требования заказчика различными партиями от одной штуки.
